申请日2017.06.28
公开(公告)日2017.11.28
IPC分类号B01D53/84; B01D46/30
摘要
本发明公开了一种废水站废气集中处理用生物过滤装置，包括废水收集池、集气罩、恒温加湿管和生物过滤塔，所述废水收集池的顶部安装有集气罩，所述集气罩的顶部安装有恒温加湿管，所述集气罩和恒温加湿管之间固定安装有轴流式风机，所述恒温加湿管的顶部安装有生物过滤塔，所述生物过滤塔的顶部和底部分别开设有净化气体出口和恶臭废气进口，所述生物过滤塔的内部安装有生物过滤填料层。本发明通过增氧管和增氧机对生物过滤填料增氧和添加营养液，使生物有足够的有机养分，并保持较高的活性，有效提高生物过滤填料对废气气味的吸收和微生物氧化分解除臭，实现废水中废气净化达标排放，降低大气污染，提高废水处理的环保性能。
权利要求书

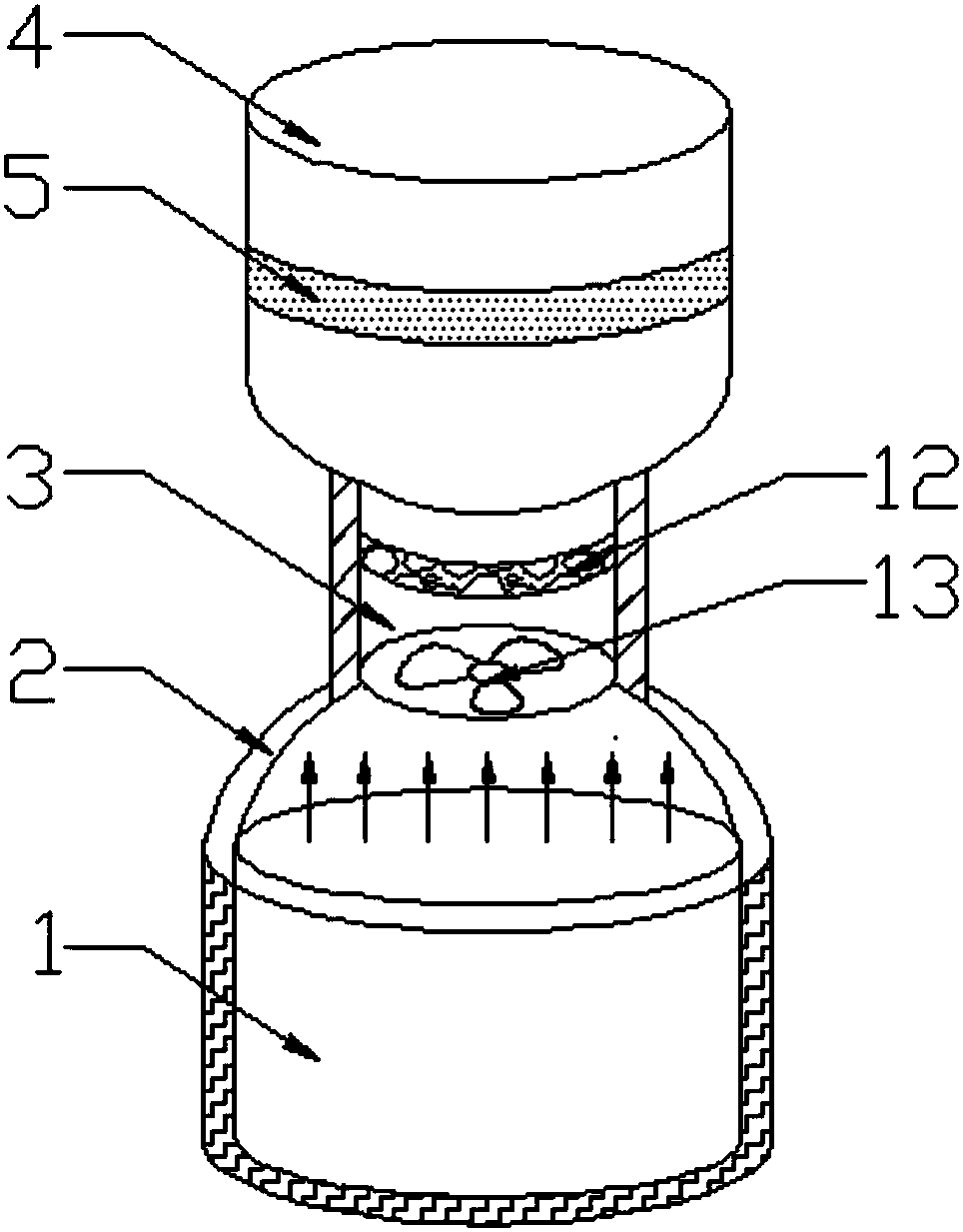

1.一种废水站废气集中处理用生物过滤装置，包括废水收集池(1)、集气罩(2)、恒温加湿管(3)和生物过滤塔(4)，其特征在于：所述废水收集池(1)的顶部安装有集气罩(2)，所述集气罩(2)的顶部安装有恒温加湿管(3)，所述集气罩(2)和恒温加湿管(3)之间固定安装有轴流式风机(13)，所述恒温加湿管(3)的顶部安装有生物过滤塔(4)，所述生物过滤塔(4)的顶部和底部分别开设有净化气体出口(6)和恶臭废气进口(7)，所述生物过滤塔(4)的内部安装有生物过滤填料层(5)，所述生物过滤填料层(5)的内部安装有增氧管(9)，所述增氧管(9)的一端通过进气管与安装在生物过滤塔(4)外部的增氧机(9)连接，所述增氧管(9)包括与生物过滤填料层(5)平行安装的增氧分管和与增氧分管垂直安装的增氧总管。
2.根据权利要求1所述的一种废水站废气集中处理用生物过滤装置，其特征在于：所述增氧机(9)和生物过滤塔(4)之间的进气管通过营养液雾化管(10)与营养液储存箱(11)连接。
3.根据权利要求1所述的一种废水站废气集中处理用生物过滤装置，其特征在于：所述恒温加湿管(3)的内部安装有活性炭吸附层(12)。
4.根据权利要求1所述的一种废水站废气集中处理用生物过滤装置，其特征在于：所述集气罩(2)呈锥形设置，且开口较小一端朝上。
说明书
一种废水站废气集中处理用生物过滤装置
技术领域
本发明涉及环保设备技术领域，具体为一种废水站废气集中处理用生物过滤装置。
背景技术
在日常生活和工业生产过程中均会产生大量的生活废水和工业废水，为了避免废水直接排放造成的环境污染，通常对生活废水和工业废水进行集中收集处理，废水收集后会产生大量的废气，废气中的恶臭气味扩散在大气中会造成严重的空气污染，不符合废水处理的环保理念，因此需要对废气收集并集中过滤除恶臭处理，但现有的废水站废气集中处理装置所用的生物填料由于氧含量和营养液不足，造成生物填料有机养分和活性较低，从而影响其对废气气味的吸收和微生物氧化分解除臭的性能。
发明内容
本发明要解决的技术问题是克服现有技术的缺陷，提供一种废水站废气集中处理用生物过滤装置。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种废水站废气集中处理用生物过滤装置，包括废水收集池、集气罩、恒温加湿管和生物过滤塔，所述废水收集池的顶部安装有集气罩，所述集气罩的顶部安装有恒温加湿管，所述集气罩和恒温加湿管之间固定安装有轴流式风机，所述恒温加湿管的顶部安装有生物过滤塔，所述生物过滤塔的顶部和底部分别开设有净化气体出口和恶臭废气进口，所述生物过滤塔的内部安装有生物过滤填料层，所述生物过滤填料层的内部安装有增氧管，所述增氧管的一端通过进气管与安装在生物过滤塔外部的增氧机连接，所述增氧管包括与生物过滤填料层平行安装的增氧分管和与增氧分管垂直安装的增氧总管。
优选的，所述增氧机和生物过滤塔之间的进气管通过营养液雾化管与营养液储存箱连接。
优选的，所述恒温加湿管的内部安装有活性炭吸附层。
优选的，所述集气罩呈锥形设置，且开口较小一端朝上。
本发明所达到的有益效果是：该种废水站废气集中处理用生物过滤装置，结构简单，使用方便，在生物过滤填料层内安装的增氧管，通过增氧管和增氧机对生物过滤填料层内部充氧，并且在增氧的过程中添加营养液，使生物有足够的有机养分，并保持较高的活性，从而有效提高生物过滤塔内的生物过滤填料对废气气味的吸收和微生物氧化分解除臭，实现废水中废气净化达标排放，降低大气污染，提高废水处理的环保性能。
