申请日2017.06.22
公开(公告)日2017.08.11
IPC分类号B01D33/01; B01D33/66; B01D33/80; B01D35/18; C02F1/00; B08B9/087
摘要
本发明涉及污水处理技术领域，尤其是一种自动烘干过滤网的污水处理器，污水处理箱焊接在底座上，污水处理箱侧壁的上端设有污水进口管，污水处理箱顶端盖设有盖板，盖板中部开设有安装孔，位于安装孔外侧的盖板上方设有电机，电机输出端贯穿安装孔，位于过滤网下方的污水处理箱内壁上固定连接有多个固定块，固定块上分别开设有安装槽，与两个点触式开关位置对应的过滤网上分别设有触块，加热板内壁中铺设有电加热丝，电加热丝与点触式开关通过导线连接，点触式开关与外接电源通过导线连接。该自动烘干过滤网的污水处理器，结构紧凑，处理过程更加集中，给清洁工作带来便利，同时提高污水处理效率。
权利要求书

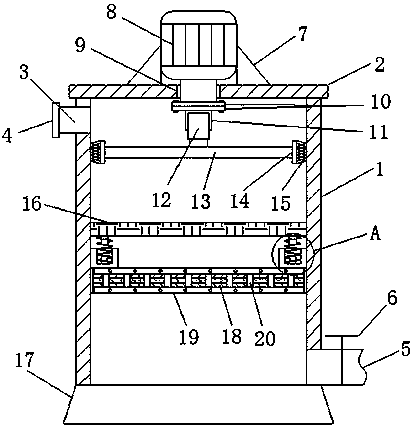

1.一种自动烘干过滤网的污水处理器，包括底座(17)和污水处理箱(1)，其特征在于，所述污水处理箱(1)呈中空圆柱形，所述污水处理箱(1)焊接在底座(17)上，所述污水处理箱(1)侧壁的上端设有污水进口管(3)，所述污水处理箱(1)侧壁的底部设有过滤水出口管(5)，所述过滤水出口管(5)上设有流量阀(6)，所述污水处理箱(1)顶端盖设有盖板(2)，所述盖板(2)中部开设有安装孔(9)，位于安装孔(9)外侧的盖板(2)上方设有电机(8)，所述电机(8)输出端贯穿安装孔(9)，且电机(8)输出端连接有套筒(11)，所述套筒(11)底部开口设置，所述套筒(11)内固定连接有伸缩装置(12)，所述伸缩装置(12)的输出端固定连接有水平连接杆(13)，所述水平连接杆(13)的两端分别安装有清洁装置，位于水平连接杆(13)下方的污水处理箱(1)内设有过滤网(16)，位于过滤网(16)下方的污水处理箱(1)内壁上固定连接有多个固定块(22)，且多个固定块(22)在同一水平面上，所述固定块(22)上分别开设有安装槽(23)，多个所述安装槽(23)与安装槽(23)正上方的过滤网(16)之间分别连接有支撑弹簧(25)，其中对称设置的两个安装槽(23)内分别设有点触式开关(26)，与两个点触式开关(26)位置对应的过滤网(16)上分别设有触块(24)，位于多个固定块(22)下方的污水处理箱(1)内壁上固定连接有加热板(18)，所述加热板(18)上均匀设有多个通孔(20)，所述加热板(18)内壁中铺设有电加热丝(21)，所述电加热丝(21)与点触式开关(26)通过导线连接，所述点触式开关(26)与外接电源通过导线连接。
2.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，所述污水进口管(3)端部固定连接有第一环状连接板(4)，且第一环状连接板(4)的外径大于污水进口管(3)的外径，所述污水进口管(3)与第一环状连接板(4)一体成型设置。
3.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，所述电机(8)外壁上固定连接有多个支撑块(7)，所述支撑块(7)呈直角三角形设置，所述支撑块(7)的两个直角边分别与电机(8)外壁和盖板(2)顶部固定连接。
4.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，所述电机(8)输出端和套筒(11)的上端分别固定连接有连接板(10)，两个连接板(10)之间通过螺钉固定连接。
5.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，所述伸缩装置(12)为液压伸缩杆，所述液压伸缩杆的上端焊接有在套筒(11)内，所述液压伸缩杆的输出端与水平连接杆(13)的中部焊接在一起。
6.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，所述清洁装置包括安装板(14)和毛刷(15)，所述毛刷(15)均匀的粘接在安装板(14)上，所述安装板(14)通过螺钉固定在水平连接杆(13)的端部，所述毛刷(15)的端部与污水处理箱(1)内壁接触。
7.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，多个支撑弹簧(25)的外壁上分别涂设有聚四氟乙烯层，所述触块(24)底部的面积大于点触式开关(26)上端的面积。
8.根据权利要求1所述的一种自动烘干过滤网的污水处理器，其特征在于，所述加热板(18)由硬质硅胶板制成，所述电加热丝(21)由碳纤维丝编织形成，所述述加热板(18)的边缘固定连接有第二环状连接板(19)，且第二环状连接板(19)与加热板(18)一体成型设置，所述第二环状连接板(19)通过螺钉固定在污水处理箱(1)内壁上。
说明书
一种自动烘干过滤网的污水处理器
技术领域
本发明涉及污水处理技术领域，尤其涉及一种自动烘干过滤网的污水处理器。
背景技术
在污水处理器处理污水的过程中，过滤网和污水处理箱内壁上会聚集较多的污泥，潮湿的污泥不仅含有较多的水分，降低污水处理效率，潮湿的污泥聚集在过滤网和污水处理箱内壁上清洁不便，传统带有自动烘干过滤网的污水处理器结构复杂不紧凑，为此，我们提出一种自动烘干过滤网的污水处理器。
发明内容
本发明的目的是为了解决现有技术中存在污水处理器污水处理效率低的缺点，而提出的一种自动烘干过滤网的污水处理器。
为了实现上述目的，本发明采用了如下技术方案：
设计一种自动烘干过滤网的污水处理器，包括底座和污水处理箱，所述污水处理箱呈中空圆柱形，所述污水处理箱焊接在底座上，所述污水处理箱侧壁的上端设有污水进口管，所述污水处理箱侧壁的底部设有过滤水出口管，所述过滤水出口管上设有流量阀，所述污水处理箱顶端盖设有盖板，所述盖板中部开设有安装孔，位于安装孔外侧的盖板上方设有电机，所述电机输出端贯穿安装孔，且电机输出端连接有套筒，所述套筒底部开口设置，所述套筒内固定连接有伸缩装置，所述伸缩装置的输出端固定连接有水平连接杆，所述水平连接杆的两端分别安装有清洁装置，位于水平连接杆下方的污水处理箱内设有过滤网，位于过滤网下方的污水处理箱内壁上固定连接有多个固定块，且多个固定块在同一水平面上，所述固定块上分别开设有安装槽，多个所述安装槽与安装槽正上方的过滤网之间分别连接有支撑弹簧，其中对称设置的两个安装槽内分别设有点触式开关，与两个点触式开关位置对应的过滤网上分别设有触块，位于多个固定块下方的污水处理箱内壁上固定连接有加热板，所述加热板上均匀设有多个通孔，所述加热板内壁中铺设有电加热丝，所述电加热丝与点触式开关通过导线连接，所述点触式开关与外接电源通过导线连接。
优选的，所述污水进口管端部固定连接有第一环状连接板，且第一环状连接板的外径大于污水进口管的外径，所述污水进口管与第一环状连接板一体成型设置。
优选的，所述电机外壁上固定连接有多个支撑块，所述支撑块呈直角三角形设置，所述支撑块的两个直角边分别与电机外壁和盖板顶部固定连接。
优选的，所述电机输出端和套筒的上端分别固定连接有连接板，两个连接板之间通过螺钉固定连接。
优选的，所述伸缩装置为液压伸缩杆，所述液压伸缩杆的上端焊接有在套筒内，所述液压伸缩杆的输出端与水平连接杆的中部焊接在一起。
优选的，所述清洁装置包括安装板和毛刷，所述毛刷均匀的粘接在安装板上，所述安装板通过螺钉固定在水平连接杆的端部，所述毛刷的端部与污水处理箱内壁接触。
优选的，多个支撑弹簧的外壁上分别涂设有聚四氟乙烯层，所述触块底部的面积大于点触式开关上端的面积。
优选的，所述加热板由硬质硅胶板制成，所述电加热丝由碳纤维丝编织形成，所述述加热板的边缘固定连接有第二环状连接板，且第二环状连接板与加热板一体成型设置，所述第二环状连接板通过螺钉固定在污水处理箱内壁上。
本发明提出的一种自动烘干过滤网的污水处理器，有益效果在于：该自动烘干过滤网的污水处理器，结构紧凑，处理过程更加集中，能够在污水处理过程中将污水处理箱内壁上的污泥清洁掉，并使污泥堆积在过滤网上，使得污泥能够在过滤网上集中干燥，给清洁工作带来便利，同时提高污水处理效率
