申请日2017.06.28
公开(公告)日2017.11.07
IPC分类号G01D21/02; G08C17/02
摘要

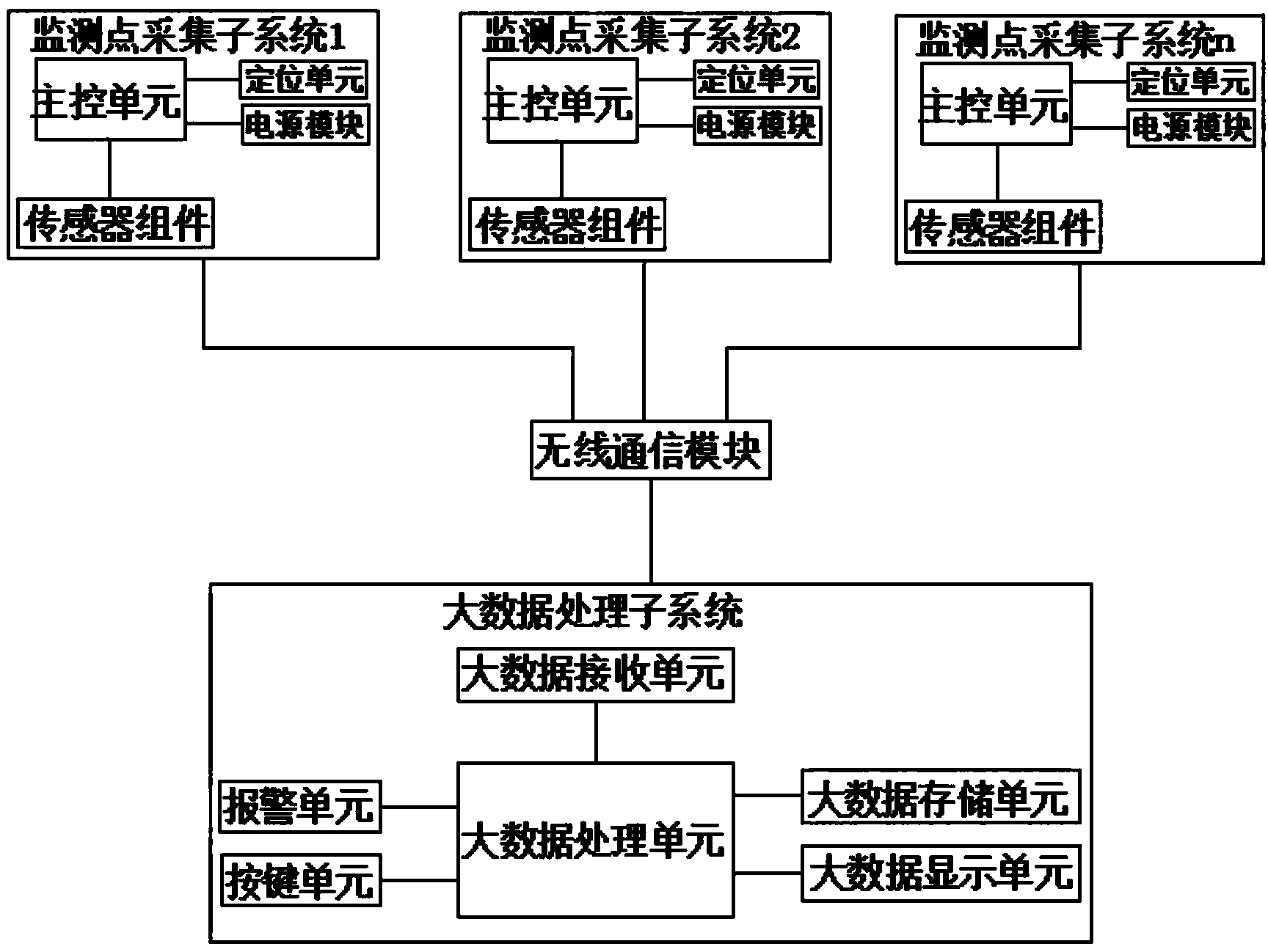

本发明公开一种基于大数据技术的人防工程污水监测系统，包括大数据处理子系统、无线通信模块和安装在污水管道内的多个监测点采集子系统，大数据处理子系统通过无线通信模块与监测点采集子系统连接;监测点采集子系统包括主控单元、与主控单元练级的传感器组件、定位单元和电源模块;大数据处理子系统包括大数据处理单元，以及与大数据处理单元连接的大数据接收单元、大数据存储单元、大数据显示单元和报警单元。本发明通过在污水管道中设置多个监测点采集子系统，并将采集的数据信息经无线通信模块汇总至大数据处理子系统，实现对污水的多方面监测，提高人防工程内污水管道的监测能力，不仅有检测效果高的特点，而且降低了污水管理成本。
权利要求书
1.一种基于大数据技术的人防工程污水监测系统，其特征在于：包括大数据处理子系统、无线通信模块和安装在污水管道内的多个监测点采集子系统，所述大数据处理子系统通过无线通信模块与监测点采集子系统连接;
所述监测点采集子系统用于对污水管道内的污水进行检测，所述监测点采集子系统包括主控单元、传感器组件、定位单元和电源模块，所述主控单元分别与传感器组件、定位单元和电源模块连接;
所述传感器组件用于对人防工程内的污水进行实时检测，并将检测的数据信息发送至主控单元;
所述定位单元为GPS定位，用于对传感器组件的位置进行定位，并将定位的信息发送至主控单元;
所述电源模块用于为主控单元提供电源;
所述主控单元，接收传感器组件发送的各检测数据和定位单元发送的传感器组件位置信息，并将接收的各检测数据和位置信息通过无线通信模块发送至大数据处理子系统，同时主控单元可控制传感器组件中各传感器的采集频率;
所述大数据处理子系统包括大数据处理单元、大数据接收单元、大数据存储单元、大数据显示单元和报警单元;
所述大数据接收单元用于接收多个监测点采集子系统发送的传感器组件检测数据和传感器组件对应的位置信息，并将接收的信息发送至大数据处理单元;
所述大数据处理单元分别与大数据接收单元、大数据存储单元、大数据显示单元和报警单元连接，用于对大数据接收单元发送的信息进行处理、分析，并将接收的信息发送至大数据存储单元和大数据显示单元，且对于异常数据，大数据处理单元发送报警信至报警单元;
所述大数据存储单元用于对各传感器组件检测的数据信息以及对应传感器组件的位置信息进行存储;
所述大数据显示单元位液晶显示器，用于显示各传感器组件检测的数据信息，便于管理人员进行远程观察;
所述报警单元为声光报警器，用于对传感器组件中的多个传感器检测的异常数据进行报警提醒。
2.根据权利要求1所述的一种基于大数据技术的人防工程污水监测系统，其特征在于：所述传感器组件包括温度传感器、湿度传感器、水位传感器、流量传感器和水体PH值传感器。
3.根据权利要求1所述的一种基于大数据技术的人防工程污水监测系统，其特征在于：所述大数据处理子系统还包括按键单元，所述按键单元对大数据显示单元上显示的数据信息进行查询。
说明书
一种基于大数据技术的人防工程污水监测系统
技术领域
本发明属于人防工程技术领域，涉及到一种基于大数据技术的人防工程污水监测系统。
背景技术
人民防空工程也叫人防工事，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施;是坚持城镇战斗，长期支持反侵略战争直至胜利的工程保障。
一般来说，人防工程都是密闭的地下空间，但是也有部分人防工程设置在地面上，由于人防工程的重要性，因此需加强对人防工程内的环境进行检测，特别涉及到人防工程内的污水排放，若人防工程内的污水排放无法正常运行，严重影响人防工程的作用。
目前管道的线路分布较为广泛，存在检测数据量大、监测效果差和成本高的问题。
发明内容
本发明的目的在于提供一种基于大数据技术的人防工程污水监测系统，解决了现有的污水管道由于线路分布广泛，造成检测数据量大和检测效果差的问题。
本发明的目的可以通过以下技术方案实现：
一种基于大数据技术的人防工程污水监测系统，包括大数据处理子系统、无线通信模块和安装在污水管道内的多个监测点采集子系统，所述大数据处理子系统通过无线通信模块与监测点采集子系统连接;
所述监测点采集子系统用于对污水管道内的污水进行检测，所述监测点采集子系统包括主控单元、传感器组件、定位单元和电源模块，所述主控单元分别与传感器组件、定位单元和电源模块连接;
所述传感器组件用于对人防工程内的污水进行实时检测，并将检测的数据信息发送至主控单元;
所述定位单元为GPS定位，用于对传感器组件的位置进行定位，并将定位的信息发送至主控单元;
所述电源模块用于为主控单元提供电源;
所述主控单元，接收传感器组件发送的各检测数据和定位单元发送的传感器组件位置信息，并将接收的各检测数据和位置信息通过无线通信模块发送至大数据处理子系统，同时主控单元可控制传感器组件中各传感器的采集频率;
所述大数据处理子系统包括大数据处理单元、大数据接收单元、大数据存储单元、大数据显示单元和报警单元;
所述大数据接收单元用于接收多个监测点采集子系统发送的传感器组件检测数据和传感器组件对应的位置信息，并将接收的信息发送至大数据处理单元;
所述大数据处理单元分别与大数据接收单元、大数据存储单元、大数据显示单元和报警单元连接，用于对大数据接收单元发送的信息进行处理、分析，并将接收的信息发送至大数据存储单元和大数据显示单元，且对于异常数据，大数据处理单元发送报警信至报警单元;
所述大数据存储单元用于对各传感器组件检测的数据信息以及对应传感器组件的位置信息进行存储;
所述大数据显示单元位液晶显示器，用于显示各传感器组件检测的数据信息，便于管理人员进行远程观察;
所述报警单元为声光报警器，用于对传感器组件中的多个传感器检测的异常数据进行报警提醒。
进一步地，所述传感器组件包括温度传感器、湿度传感器、水位传感器、流量传感器和水体PH值传感器。
进一步地，所述大数据处理子系统还包括按键单元，所述按键单元对大数据显示单元上显示的数据信息进行查询。
本发明的有益效果：
本发明通过在污水管道中设置多个监测点采集子系统，并将采集的数据信息经无线通信模块汇总至大数据处理子系统，大数据处理子系统对汇总的数据信息进行处理，实现对污水的多方面监测，提高人防工程内污水管道的监测能力;通过在监测点采集子系统中采集传感器组件的位置信息，同时通过报警单元和大数据显示单元，能够显示异常的数据且进行报警提醒，工作人员通过报警提醒以及查询异常状况的位置信息，可及时对监测点的污水进行处理，该系统不仅有检测效果高的特点，而且降低了污水管理成本。
