申请日2017.06.06
公开(公告)日2017.07.21
IPC分类号C02F9/04
摘要
本发明公开了一种节能废水清洁处理装置，包括反应池和入水箱，所述反应池顶部设有两个支撑座，所述入水箱架设在两个支撑座之间，在两个支撑座上分别设有第一电机和第二电机，所述入水箱内开设有入水斗，在反应池内底部中央设有杂物隔断箱，在入水斗内设有两个粉碎辊和两个挤压辊，挤压辊位于粉碎辊下方，在反应池顶面和入水箱底面之间设有波纹管，所述波纹管上下两端分别与反应池和入水箱螺纹连接，本装置通过粉碎辊和挤压辊的设置，对生活污水中存在的大块废弃物进行破碎，在连接管内设置金属筛网将粉碎后的废弃物进行集中收集，避免了堵塞现象的发生。
权利要求书

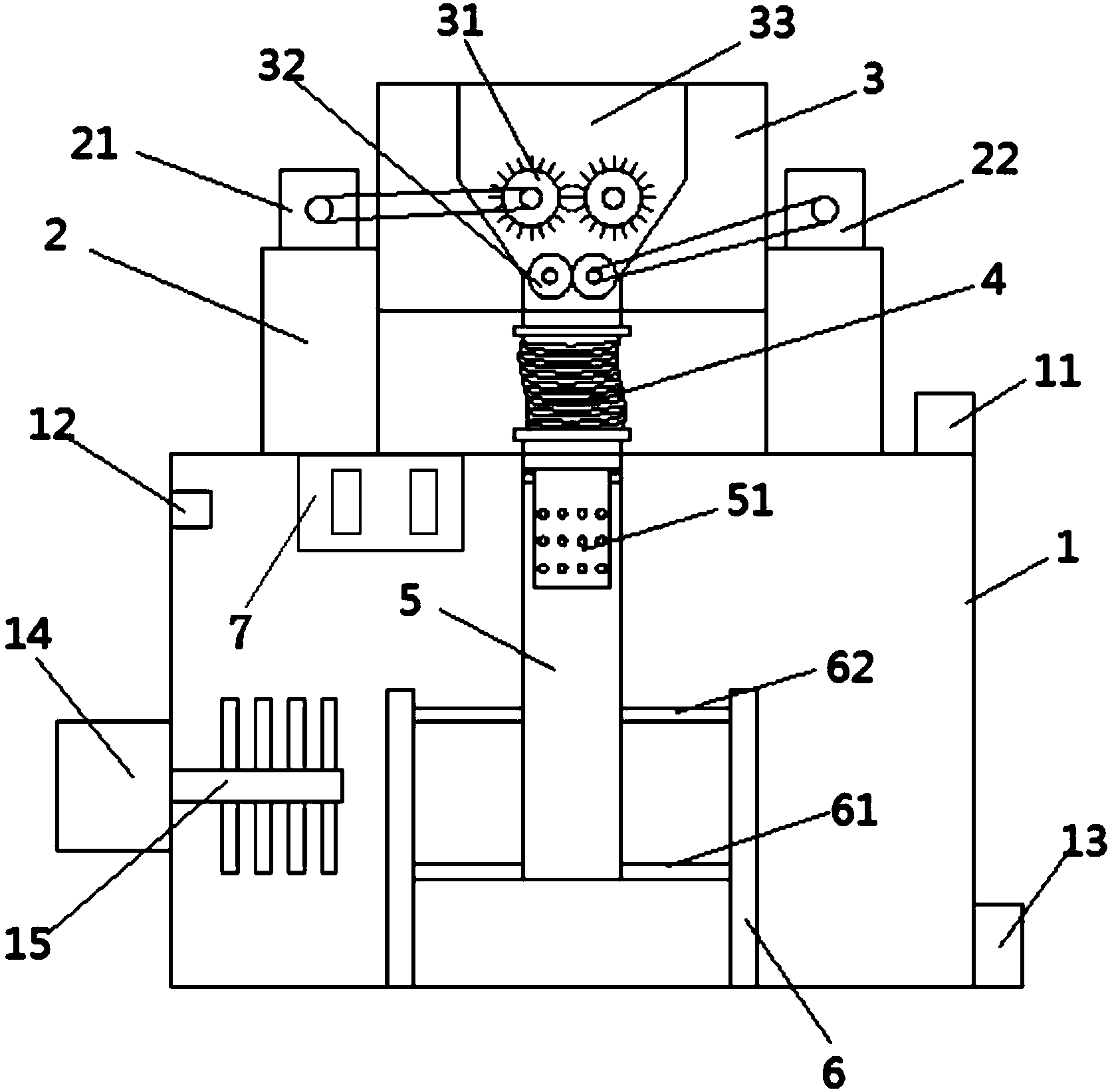

1.一种节能废水清洁处理装置，包括反应池和入水箱，其特征在于，所述反应池顶部设有两个支撑座，所述入水箱架设在两个支撑座之间，在两个支撑座上分别设有第一电机和第二电机，所述入水箱内开设有入水斗，在反应池内底部中央设有杂物隔断箱，在入水斗内设有两个粉碎辊和两个挤压辊，挤压辊位于粉碎辊下方，在反应池顶面和入水箱底面之间设有波纹管，所述波纹管上下两端分别与反应池和入水箱螺纹连接，所述第一电机的输出端与其中一个粉碎辊传动连接，所述杂物隔断箱内设有初级滤网和二级滤网，初级滤网位于二级滤网下方，所述连接管下端为开口状，连接管依次贯穿二级滤网和初级滤网，所述第二电机的输出端与其中一个挤压辊传动连接，在反应池内部上侧壁上还设有电源适配器，在反应池内顶部中央设有与波纹管对接的连接管，所述连接管内上部设有金属筛网，金属筛网呈顶部开口的圆筒状，在金属筛网侧壁上设有多个筛孔;所述反应池内侧壁上部设有水位感应器，水位感应器连接有报警器，在反应池侧壁下部设有搅拌电机，搅拌电机的输出端伸入反应池内部并连接有搅拌叶片，电源适配器与搅拌电机、第一电机、第二电机之间通过电连接，搅拌叶片位于水位感应器正下方，在反应池顶部侧面开设有加药口，在反应池侧面底部开设有排水口。
2.根据权利要求1所述的一种节能污水清洁处理装置，其特征在于，所述电源适配器包括整流桥T、电阻R1、二极管D1、电阻R2和三极管V1，电阻R1和电容C1组成阻容降压模块，阻容降压模块连接在220V市电电压和整流桥T的电压输入端口1之间，整流桥T的电压输出端口2分别连接二极管D2的阳极和电容C2，二极管D2的阴极连蓄电池E的正极、电阻R2和三极管V1的发射极，三极管V1的基极连接电阻R4，电阻R4的另一端连接电阻R2的另一端和二极管D1的阴极，电容C2的另一端分别连接二极管D1的阳极、蓄电池E的负极、芯片IC1的引脚2、芯片IC2的引脚2和二极管D3的阳极，三极管V1的集电极连接芯片IC1的引脚1、芯片IC2的引脚1和二极管D3的阴极，电阻R3的另一端连接二极管D2的阴极并输出电压U1，芯片IC1的引脚3输出电压U2，芯片IC2的引脚3输出电压U3。
3.根据权利要求1所述的一种节能废水清洁处理装置，其特征在于，所述入水斗呈上大下小的梯形台状。
4.根据权利要求1所述的一种节能废水清洁处理装置，其特征在于，所述连接管内壁上部设有用于托举金属筛网的卡接环。
5.根据权利要求2所述的一种节能废水清洁处理装置，其特征在于，所述芯片IC1和芯片IC2的型号均为LM7812。
6.根据权利要求2所述的一种节能废水清洁处理装置，其特征在于，所述二极管D1-D3均为稳压二极管。
7.根据权利要求2所述的一种节能废水清洁处理装置，其特征在于，所述继电器K为常开触点继电器。
8.根据权利要求2所述的一种节能废水清洁处理装置，其特征在于，所述二极管D1的型号为IN4001。
9.根据权利要求2所述的一种节能废水清洁处理装置，其特征在于，所述整流桥T是由4个IN4001二极管组成的全桥整流电路。
说明书
一种节能废水清洁处理装置
技术领域
本发明涉及污水处理领域，具体是一种节能废水清洁处理装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水，生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。
在进行生活污水的处理时，由于污水中含有的杂物较多，容易造成处理效果不理想，需要对污水进行干湿分离，通常使用离心机对污水进行干湿分离，但生活污水中的有些杂物体积较大，容易造成设备的堵塞。
发明内容
本发明的目的在于提供一种节能废水清洁处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种节能废水清洁处理装置，包括反应池和入水箱，所述反应池顶部设有两个支撑座，所述入水箱架设在两个支撑座之间，在两个支撑座上分别设有第一电机和第二电机，所述入水箱内开设有入水斗，在反应池内底部中央设有杂物隔断箱，在入水斗内设有两个粉碎辊和两个挤压辊，挤压辊位于粉碎辊下方，在反应池顶面和入水箱底面之间设有波纹管，所述波纹管上下两端分别与反应池和入水箱螺纹连接，所述第一电机的输出端与其中一个粉碎辊传动连接，所述杂物隔断箱内设有初级滤网和二级滤网，初级滤网位于二级滤网下方，所述连接管下端为开口状，连接管依次贯穿二级滤网和初级滤网，所述第二电机的输出端与其中一个挤压辊传动连接，在反应池内部上侧壁上还设有电源适配器，在反应池内顶部中央设有与波纹管对接的连接管，所述连接管内上部设有金属筛网，金属筛网呈顶部开口的圆筒状，在金属筛网侧壁上设有多个筛孔;所述反应池内侧壁上部设有水位感应器，水位感应器连接有报警器，在反应池侧壁下部设有搅拌电机，搅拌电机的输出端伸入反应池内部并连接有搅拌叶片，电源适配器与搅拌电机、第一电机、第二电机之间通过电连接，搅拌叶片位于水位感应器正下方，在反应池顶部侧面开设有加药口，在反应池侧面底部开设有排水口，所述电源适配器包括整流桥T、电阻R1、二极管D1、电阻R2和三极管V1，电阻R1和电容C1组成阻容降压模块，阻容降压模块连接在220V市电电压和整流桥T的电压输入端口1之间，整流桥T的电压输出端口2分别连接二极管D2的阳极和电容C2，二极管D2的阴极连蓄电池E的正极、电阻R2和三极管V1的发射极，三极管V1的基极连接电阻R4，电阻R4的另一端连接电阻R2的另一端和二极管D1的阴极，电容C2的另一端分别连接二极管D1的阳极、蓄电池E的负极、芯片IC1的引脚2、芯片IC2的引脚2和二极管D3的阳极，三极管V1的集电极连接芯片IC1的引脚1、芯片IC2的引脚1和二极管D3的阴极，电阻R3的另一端连接二极管D2的阴极并输出电压U1，芯片IC1的引脚3输出电压U2，芯片IC2的引脚3输出电压U3。
作为本发明进一步的方案：所述入水斗呈上大下小的梯形台状。
作为本发明再进一步的方案：所述连接管内壁上部设有用于托举金属筛网的卡接环。
作为本发明再进一步的方案：所述芯片IC1和芯片IC2的型号均为LM7812。
作为本发明再进一步的方案：所述二极管D1-D3均为稳压二极管。
作为本发明再进一步的方案：所述继电器K为常开触点继电器。
作为本发明再进一步的方案：所述二极管D1的型号为IN4001。
作为本发明再进一步的方案：所述整流桥T是由4个IN4001二极管组成的全桥整流电路。
与现有技术相比，本发明的有益效果是：本装置通过粉碎辊和挤压辊的设置，对生活污水中存在的大块废弃物进行破碎，在连接管内设置金属筛网将粉碎后的废弃物进行集中收集，避免了堵塞现象的发生，并且通过处理滤网和二级滤网将污水中混杂的小颗粒废弃物阻拦在杂物隔断箱内，实现污水干湿分离，方便后续的处理，通过水位感应器能够控制单次处理量，进而实现活性炭颗粒的定量投放，避免浪费，且本设计使用智能的电源适配器，通过一个电路满足了对多个用电部件的供电需求，能够节约成本、减少产品体积。
