申请日2017.06.22
公开(公告)日2017.08.22
IPC分类号B01D29/03
摘要
本发明公开了一种生活污水高效过滤净化处理装置，包括底板，所述底板的顶部固定连接有处理箱，所述处理箱的内部横向固定连接有过滤板，所述处理箱的顶部从左至右依次固定连接有电机、电动伸缩杆和支撑板，所述电机的输出端固定连接有第一旋转轴，所述第一旋转轴两侧的顶部和底部均固定连接有搅拌框。本发明通过设置处理箱、过滤板、支撑板、第一支架、第二支架、电机、通孔、第一旋转轴、搅拌框、固定块、第一连接杆、电动伸缩杆和第二连接杆的配合使用，解决了现有的生活污水处理装置过滤速度慢的问题，该生活污水处理装置，具备过滤速度快的优点，减少了使用者的工作时间，提高了使用者的工作效率，结构简单，值得推广。
权利要求书

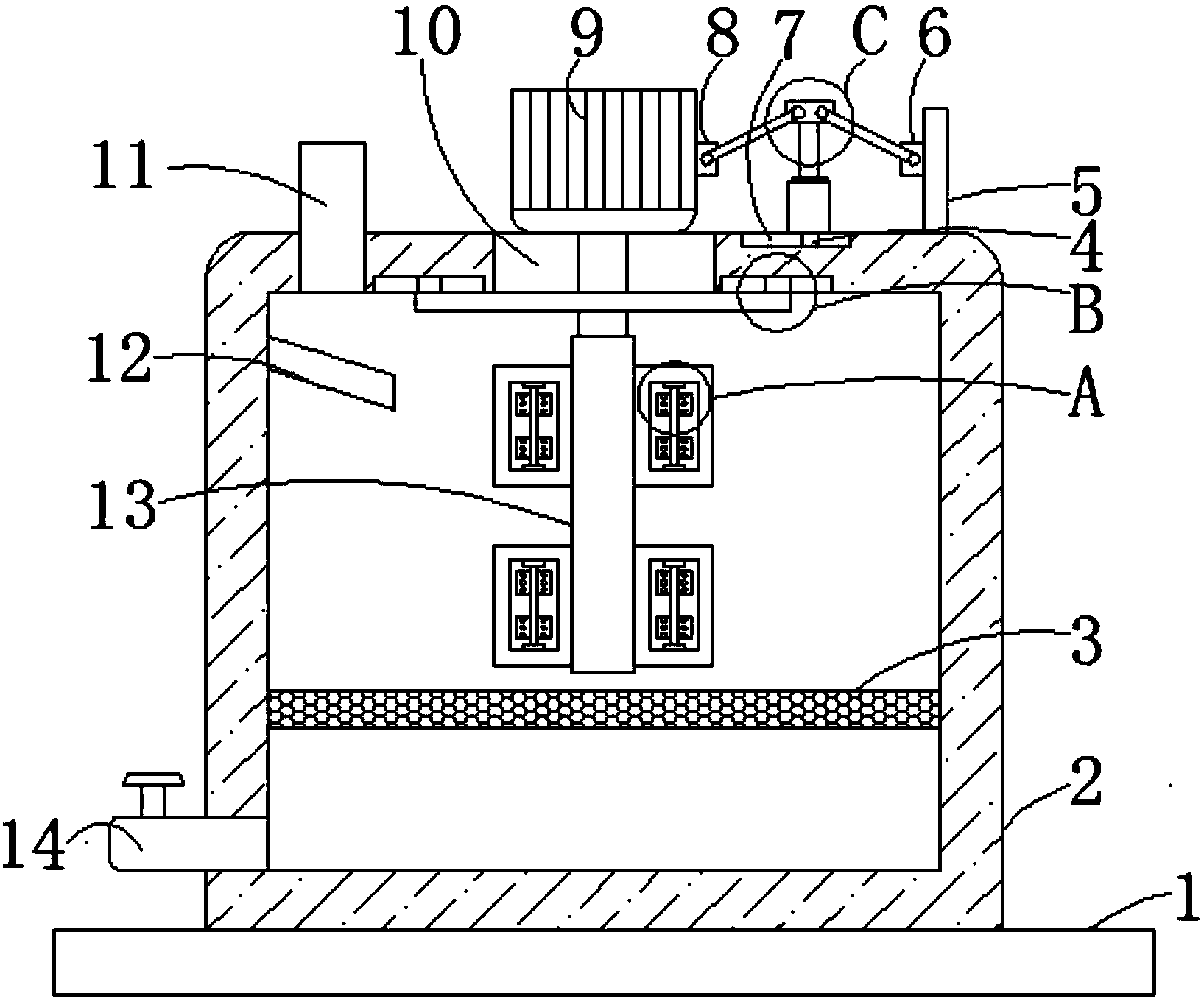

1一种生活污水高效过滤净化处理装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有处理箱(2)，所述处理箱(2)的内部横向固定连接有过滤板(3)，所述处理箱(2)的顶部从左至右依次固定连接有电机(9)、电动伸缩杆(24)和支撑板(5)，所述电机(9)的输出端固定连接有第一旋转轴(13)，所述第一旋转轴(13)两侧的顶部和底部均固定连接有搅拌框(15)，所述电机(9)的右侧固定连接有第二支架(8)，所述第二支架(8)的表面活动连接有第二连接杆(25)，所述电动伸缩杆(24)的顶部固定连接有固定块(22)，所述第二连接杆(25)远离第二支架(8)的一端与固定块(22)活动连接，所述支撑板(5)的左侧固定连接有第一支架(6)，所述第一支架(6)的表面活动连接有第一连接杆(23)，所述第一连接杆(23)远离第一支架(6)的一端与固定块(22)活动连接。
2.根据权利要求1所述的一种生活污水高效过滤净化处理装置，其特征在于：所述处理箱(2)的顶部开设有与电机(9)配合使用的通孔(10)，所述电机(9)的输出端贯穿设有滑板(20)，所述滑板(20)顶部的两侧均固定连接有第二滑块(19)，所述处理箱(2)内壁顶部的两侧均开设有与第二滑块(19)配合使用的第二滑槽(21)。
3.根据权利要求1所述的一种生活污水高效过滤净化处理装置，其特征在于：所述处理箱(2)顶部的左侧连通有注水管(11)，所述处理箱(2)左侧的底部连通有出水管(14)，所述处理箱(2)内壁左侧的顶部固定连接有导流板(12)。
4.根据权利要求1所述的一种生活污水高效过滤净化处理装置，其特征在于：所述搅拌框(15)内壁的顶部和底部均固定连接有轴承座(16)，所述轴承座(16)相对的一侧活动连接有第二旋转轴，第二旋转轴两侧的顶部和底部均固定连接有搅拌叶(18)，所述搅拌叶(18)的表面开设有过滤孔(17)。
5.根据权利要求1所述的一种生活污水高效过滤净化处理装置，其特征在于：所述电动伸缩杆(24)的底部固定连接有第一滑块(4)，所述处理箱(2)顶部的右侧开设有与第一滑块(4)配合使用的第一滑槽(7)。
6.根据权利要求1所述的一种生活污水高效过滤净化处理装置，其特征在于：所述第一支架(6)的表面通过第一轴销与第一连接杆(23)活动连接，所述第二支架(8)的表面通过第二轴销与第二连接杆(25)活动连接，所述第一连接杆(23)远离第一支架(6)的一端和第二连接杆(25)远离第二支架(8)的一端均通过第三轴销与固定块(22)活动连接。
说明书
一种生活污水高效过滤净化处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种生活污水高效过滤净化处理装置。
背景技术
随着人们的生活水平提高，人们对环境保护越来越重视，在人们生活中，人们普遍的都会排放生活污水，为了减少生活污水对环境的污染，需要用到污水处理装置进行处理，现有的污水处理装置过滤污水较慢，需要大量时间才能将污水过滤完毕，提高了使用者的工作时间，降低了使用者的工作效率，不方便使用者的使用。
在污水需要处理时，需要使用到生活污水处理装置，如中国专利公开了“一种污水泵站砂水分离装置”(专利号：201420856792.8)，该污水泵站砂水分离装置，属于给水排水技术领域，其由集砂除渣系统、吸砂输送系统、砂水分离系统和生物除臭系统组成。污水经集砂除渣系统进行过滤和集渣，再经吸砂输送系统将含砂污水输送至砂水分离系统，砂水分离后出水经回流管流至集砂除渣系统，砂砾落入砂水分离系统中的高位料仓，达到一定储量后车辆外运处置，所述生物除臭系统位于砂水分离系统外部，对其进行封闭，收集除臭。该装置替代传统清砂模式，是一种集集砂除渣、吸砂提升、砂水分离和生物除臭为一体式的处理装置。
发明内容
本发明的目的在于提供一种生活污水高效过滤净化处理装置，具备过滤速度快的优点，解决了现有的生活污水处理装置过滤速度慢的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水高效过滤净化处理装置，包括底板，所述底板的顶部固定连接有处理箱，所述处理箱的内部横向固定连接有过滤板，所述处理箱的顶部从左至右依次固定连接有电机、电动伸缩杆和支撑板，所述电机的输出端固定连接有第一旋转轴，所述第一旋转轴两侧的顶部和底部均固定连接有搅拌框，所述电机的右侧固定连接有第二支架，所述第二支架的表面活动连接有第二连接杆，所述电动伸缩杆的顶部固定连接有固定块，所述第二连接杆远离第二支架的一端与固定块活动连接，所述支撑板的左侧固定连接有第一支架，所述第一支架的表面活动连接有第一连接杆，所述第一连接杆远离第一支架的一端与固定块活动连接。
优选的，所述处理箱的顶部开设有与电机配合使用的通孔，所述电机的输出端贯穿设有滑板，所述滑板顶部的两侧均固定连接有第二滑块，所述处理箱内壁顶部的两侧均开设有与第二滑块配合使用的第二滑槽。
优选的，所述处理箱顶部的左侧连通有注水管，所述处理箱左侧的底部连通有出水管，所述处理箱内壁左侧的顶部固定连接有导流板。
优选的，所述搅拌框内壁的顶部和底部均固定连接有轴承座，所述轴承座相对的一侧活动连接有第二旋转轴，第二旋转轴两侧的顶部和底部均固定连接有搅拌叶，所述搅拌叶的表面开设有过滤孔。
优选的，所述电动伸缩杆的底部固定连接有第一滑块，所述处理箱顶部的右侧开设有与第一滑块配合使用的第一滑槽。
优选的，所述第一支架的表面通过第一轴销与第一连接杆活动连接，所述第二支架的表面通过第二轴销与第二连接杆活动连接，所述第一连接杆远离第一支架的一端和第二连接杆远离第二支架的一端均通过第三轴销与固定块活动连接。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置处理箱、过滤板、支撑板、第一支架、第二支架、电机、通孔、第一旋转轴、搅拌框、固定块、第一连接杆、电动伸缩杆和第二连接杆的配合使用，解决了现有的生活污水处理装置过滤速度慢的问题，该生活污水处理装置，具备过滤速度快的优点，减少了使用者的工作时间，提高了使用者的工作效率，结构简单，值得推广。
2、本发明通过设置底板，增加大了处理箱与地面的接触面积，增加了处理箱的稳定性，使处理箱的稳定效果更好，通过设置导流板，可对生活污水起到导流的作用，通过第二滑槽、第二滑块和滑板的配合使用，可使电机滑动的更加稳定，避免了电机在滑动时，出现倾斜的状况。
3、本发明通过设置过滤孔，减少了搅拌叶与污水之间的阻力，避免了因搅拌叶与污水之间的阻力较大，造成搅拌叶从第二旋转轴上脱落，增加了搅拌叶的稳定性，通过第一滑块和第一滑槽的配合使用，使电动伸缩杆滑动的更加顺畅，避免了因电动伸缩杆与处理箱之间的摩擦力较大，造成电动伸缩杆出现损坏的状况，延长了电动伸缩杆的使用寿命
