申请日2017.06.12
公开(公告)日2017.08.04
IPC分类号C02F11/00; F22D1/36
摘要
本发明公开了一种污泥 高温热处理系统，包括热处理器、循环管道、热交换器、排出管道、汽化炉、燃烧炉、潜热回收器;排出管道的一端设有真空泵和节流阀;汽化炉，用于将残渣物质送到所述燃烧炉与空气一起燃烧，以产生可燃气体;燃烧炉，用于将可燃气体与空气一起进行燃烧，以产生高温烟气并输送至热交换器;真空泵与节流阀用于控制循环管道内的压力，经过热处理的污泥在循环管道中会增加气态物质，使该循环管道内的压力提高。本发明的高温热处理系统，能够高效地分离污泥内的气态物质与固态残渣，实现密闭空间的低污染排放，有效提高了热传导效率，显著减少了二噁英等剧毒物质的排放。

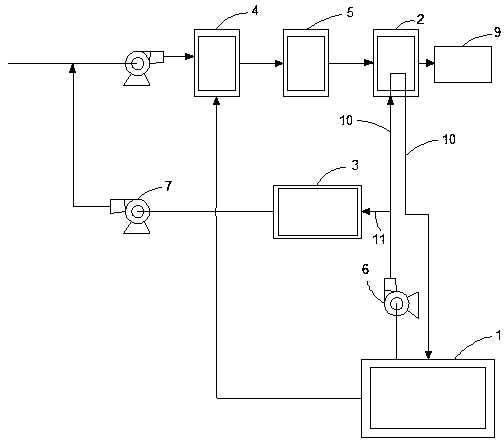

摘要附图
权利要求书
1.一种污泥高温热处理系统，其特征在于，包括：热处理器、循环管道、热交换器、排出管道、汽化炉、燃烧炉、潜热回收器;排出管道的一端设有真空泵和节流阀;
热处理器用于接收污泥的导入并对污泥进行热处理;
热交换器，用于将污泥经过热处理产生气态物质，气态物质通过循环管道传送至该热交换器，使气态物质与高温热源进行热交换以提升温度，经温度提升后的气态物质再导入热处理器，通过循环管道使气态物质在热交换器与热处理反应器之间循环，且经热处理后的物质还形成残渣物质;
汽化炉，用于将残渣物质送到所述燃烧炉与空气一起燃烧，以产生可燃气体;
燃烧炉，用于将可燃气体与空气一起进行燃烧，以产生高温烟气并输送至热交换器;
真空泵与节流阀用于控制循环管道内的压力，经过热处理的污泥在循环管道中会增加气态物质，使该循环管道内的压力提高，当气态物质增加到预设阈值则流经排出管道导入潜热回收器。
2.根据权利要求1所述的污泥高温热处理系统，其特征在于，所述热处理系统还包括：
第一集尘器，用于对高温烟气进行除尘处理，再为所述热交换器提供所需热能。
3.根据权利要求1所述的污泥高温热处理系统，其特征在于，所述热处理系统还包括：
高温锅炉，用于从热交换器对高温烟气处理后产生的低温烟气摄取能量。
4.根据权利要求3所述的污泥高温热处理系统，其特征在于，所述热处理系统还包括：
第二集尘器，用于对为高温锅炉提供能量的低温烟气作除尘处理。
5.根据权利要求1所述的污泥高温热处理系统，其特征在于，所述潜热回收器包括至少一个预热器，回收气态物质的热能对所述至少一个预热器进行加热。
6.根据权利要求5所述的污泥高温热处理系统，其特征在于，所述潜热回收器还包括冷凝器，用于冷凝气态物质，生成冷凝物质与不冷凝物质。
7.根据权利要求1所述的污泥高温热处理系统，其特征在于，热处理产生的气态物质通过在循环管道在热交换器与热处理器之间循环，形成密闭循环。
8.根据权利要求1所述的污泥高温热处理系统，其特征在于，所述真空泵用于调节循环管道内的压力至负压，所述节流阀用于调节循环管道内的压力至正压。
说明书
一种污泥高温热处理系统
技术领域
本发明涉及热处理技术领域，尤其涉及一种污泥高温热处理系统。
背景技术
随着近年来人们对污泥微观研究的深入，应用技术的不断发展，污泥热处理技术正受到人们前所未有的关注。从最早的污泥烧制陶瓷、制砖技术开始，到如今污泥干化-焚烧技术、污泥烟气余热干化技术、污泥喷雾干燥-回转式焚烧技术、污泥一体化干化循环流化床焚烧技术。污泥热处理技术不断更新发展，但是剧毒的二噁英问题，污泥干化过程中的恶臭排放和尾气治理问题，热处理的高能耗问题都越发突出。
目前，一般利用热空气直接加热污泥使水分蒸发而达到干燥的方式，干燥过程产出的高湿度气体，也因水蒸汽与空气夹杂，气体中所含的水气冷凝温度随水分含量而改变，无法有效回收冷凝所释放的潜热。而热空气干燥的另一缺点是含有氧气，会与被干燥物产生氧化作用，温度达到燃点时也会引发燃烧，必需降低热效率将温度控制在燃点以下并设置防火灾设备。此外，以热空气当热媒干燥所产出的废气，不仅夹杂干燥所产生的异味及二噁英等污染物质，必须进一步地净化处理才能排放。
发明内容
针对现有技术的不足，本发明提供了一种污泥高温热处理系统，该热处理系统能够高效地分离污泥内的气态物质与固态残渣，实现密闭空间的低污染排放，有效提高了热传导效率，显著减少了二噁英等剧毒物质的排放。
本发明解决技术问题采用如下技术方案：
一种污泥高温热处理系统，包括：热处理器、循环管道、热交换器、排出管道、汽化炉、燃烧炉、潜热回收器;排出管道的一端设有真空泵和节流阀;
热处理器用于接收污泥的导入并对污泥进行热处理;
热交换器，用于将污泥经过热处理产生气态物质，气态物质通过循环管道传送至该热交换器，使气态物质与高温热源进行热交换以提升温度，经温度提升后的气态物质再导入热处理器，通过循环管道使气态物质在热交换器与热处理反应器之间循环，且经热处理后的物质还形成残渣物质;
汽化炉，用于将残渣物质送到所述燃烧炉与空气一起燃烧，以产生可燃气体;
燃烧炉，用于将可燃气体与空气一起进行燃烧，以产生高温烟气并输送至热交换器;
真空泵与节流阀用于控制循环管道内的压力，经过热处理的污泥在循环管道中会增加气态物质，使该循环管道内的压力提高，当气态物质增加到预设阈值则流经排出管道导入潜热回收器。
优选地，所述热处理系统还包括：
第一集尘器，用于对高温烟气进行除尘处理，再为所述热交换器提供所需热能。
优选地，所述热处理系统还包括：
高温锅炉，用于从热交换器对高温烟气处理后产生的低温烟气摄取能量。
优选地，所述热处理系统还包括：
第二集尘器，用于对为高温锅炉提供能量的低温烟气作除尘处理。
优选地，所述潜热回收器包括至少一个预热器，回收气态物质的热能对所述至少一个预热器进行加热。
优选地，所述潜热回收器还包括冷凝器，用于冷凝气态物质，生成冷凝物质与不冷凝物质。
优选地，热处理产生的气态物质通过在循环管道在热交换器与热处理器之间循环，形成密闭循环。
优选地，所述真空泵用于调节循环管道内的压力至负压，所述节流阀用于调节循环管道内的压力至正压。
与现有技术相比，本发明具有如下有益效果：
1. 本发明的高温热处理系统，能够高效地分离污泥内的气态物质与固态残渣，实现密闭空间的低污染排放，有效提高了热传导效率，显著减少了二噁英等剧毒物质的排放。
2. 本发明的高温热处理系统，污泥被导入热处理器，并导入高温气态热媒与其直接接触进行热交换，在热处理器中的污泥因受热产出气态物质与固态残渣物质，气态物质作为热媒经循环风机由循环管道导入热交换器进行加热后再次导入热处理器;气态物质经排出管道被传送至潜热回收器，在潜热回收器中气态物质进行冷凝释放出潜热并加热冷流体。达到了污泥内气态物质与液态物质分离的目的，并且将气态物质继续为锅炉供应热量，实现了能量的优化利用，节约了能源，符合可持续发展的理念。
