申请日2017.05.24
公开(公告)日2017.07.21
IPC分类号C02F1/24; C02F1/78; C02F1/40; C02F101/30
摘要
本发明公开了一种采用氧气和臭氧混合处理污水的环保型溶气气浮机,包括折流进水区、气浮机主体、混合反应区和气浮区，所述气浮机主体内部靠近第三水泵的一端设有折流进水区，所述折流进水区一侧的气浮机主体内部设有混合反应区，所述混合反应区一侧的气浮机主体内部设有气浮区，所述气浮区内部的顶端安装有传送履带，且传送履带的表面均匀安装有刮渣板，所述气浮区远离混合反应区一侧的中间位置处设有排渣口，排渣口下方的气浮区外壁上固定有泥渣收集槽。本发明通过安装溶气罐，并在溶气罐内通入氧气和臭氧的混合气，氧气和臭氧的混合气溶气效果比空气好，使得气浮效果更好。
权利要求书

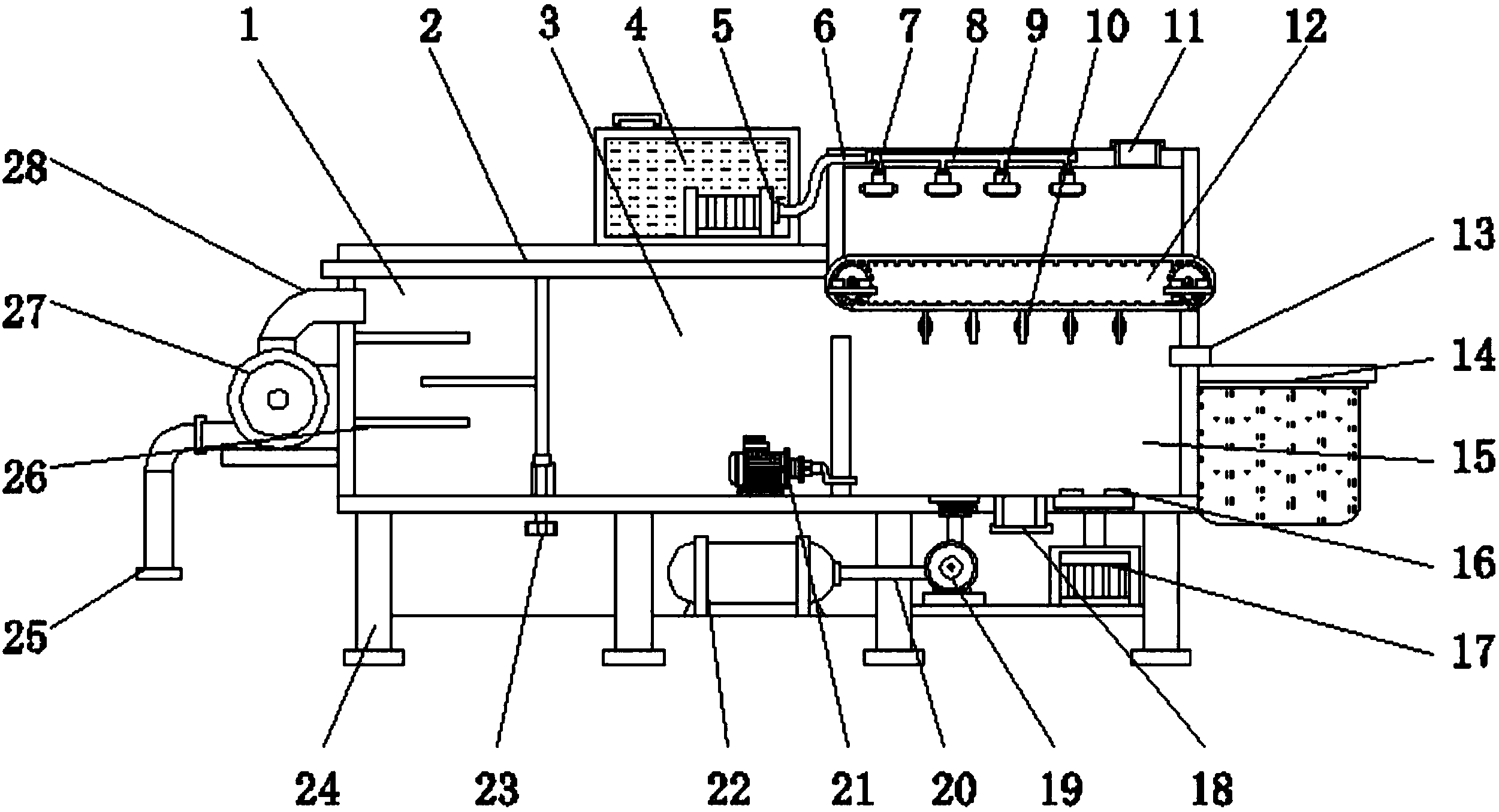

1.一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，包括折流进水区(1)、气浮机主体(2)、混合反应区(3)和气浮区(15)，其特征在于：所述气浮机主体(2)一端的外侧壁上通过支架安装有第三水泵(27)，且第三水泵(27)的输入端安装有进水管(25)，第三水泵(27)的输出端安装有出水管(28)，所述气浮机主体(2)内部的底端安装有溶气罐(22)，且溶气罐(22)一侧的气浮机主体(2)内部安装有溶气泵(19)，所述溶气泵(19)的输入端通过导气管(20)与溶气罐(22)连通，所述溶气泵(19)一侧的气浮机主体(2)内部安装有臭氧发生器(17)，所述气浮机主体(2)内部靠近第三水泵(27)的一端设有折流进水区(1)，且折流进水区(1)的内部均匀安装有三块折流板(26)，所述折流进水区(1)一侧的气浮机主体(2)内部设有混合反应区(3)，且混合反应区(3)与折流进水区(1)连接处的底部安装有阀门(23)，所述混合反应区(3)内部的底端安装有第二水泵(21)，所述混合反应区(3)一侧的气浮机主体(2)内部设有气浮区(15)，且气浮区(15)的上方铺设有布水管(8)，所述布水管(8)上均匀设有分水管(7)，且分水管(7)底部皆安装有旋转喷头(9)，所述布水管(8)远离混合反应区(3)一侧的气浮区(15)顶端设有进水口(11)，所述气浮区(15)内部的顶端安装有传送履带(12)，且传送履带(12)的表面均匀安装有刮渣板(10)，所述气浮区(15)底部的中央位置处设有出水口(18)，且出水口(18)靠近溶气罐(22)一侧的气浮区(15)底部通过导气管(20)与溶气泵(19)的输出端连通，所述出水口(18)远离混合反应区(3)一侧的气浮区(15)底部安装有曝气盘(16)，且曝气盘(16)的输入端通过导管与臭氧发生器(17)的输出端连接，所述气浮区(15)侧面的顶端通过支架安装有驱动电机(30)，且驱动电机(30)的输出端通过皮带与传送履带(12)一端的连轴连接，所述气浮区(15)远离混合反应区(3)一侧的中间位置处设有排渣口(13)，排渣口(13)下方的气浮区(15)外壁上固定有泥渣收集槽(14)，所述气浮机主体(24)的上方中央位置处安装有储水箱(4)，且储水箱(4)内部靠近气浮区(15)一侧的底部安装有第一水泵(5)，所述第一水泵(5)的输出端通过贯穿储水箱(4)侧壁的软管(6)与布水管(8)连通。
2.根据权利要求1所述的一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，其特征在于：所述气浮机主体(2)的底部固定有支脚(24)，且支脚(24)的底部皆固定有橡胶防滑垫。
3.根据权利要求1所述的一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，其特征在于：所述混合反应区(3)与气浮区(15)连接处的顶端设有缺口。
4.根据权利要求1所述的一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，其特征在于：所述折流板(26)相互交错的固定在折流进水区(1)两侧的内壁上。
5.根据权利要求1所述的一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，其特征在于：所述气浮区(15)侧面的中央位置处设有观测窗(29)。
说明书
一种采用氧气和臭氧混合处理污水的环保型溶气气浮机
技术领域
本发明涉及环保设备领域，具体为一种采用氧气和臭氧混合处理污水的环保型溶气气浮机。
背景技术
气浮机是设法使水中产生大量的微气泡，以形成水、气及被去除物质的三相混合体，在界面张力、气泡上升浮力和净水压力差等多种力的共同作用下，促进微细气泡粘附在被去除的微小油滴上后，因粘合体密度小于水面而上浮，从而使水中的悬浮物、油粒等被分离去除的装置，现有的气浮机没有设置折流进水区，由于原水流速很高，使得原水在与溶气水直接接触时，会消散微小气泡，影响气泡粘附油滴颗粒的效果，降低气浮处理效率，且大多数气浮机没有安装臭氧曝气设备，水中的有机物含量过高，达不到环保、净水的要求。
发明内容
本发明的目的在于提供一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种采用氧气和臭氧混合处理污水的环保型溶气气浮机，包括折流进水区、气浮机主体、混合反应区和气浮区，所述气浮机主体一端的外侧壁上通过支架安装有第三水泵，且第三水泵的输入端安装有进水管，第三水泵的输出端安装有出水管，所述气浮机主体内部的底端安装有溶气罐，且溶气罐一侧的气浮机主体内部安装有溶气泵，所述溶气泵的输入端通过导气管与溶气罐连通，所述溶气泵一侧的气浮机主体内部安装有臭氧发生器，所述气浮机主体内部靠近第三水泵的一端设有折流进水区，且折流进水区的内部均匀安装有三块折流板，所述折流进水区一侧的气浮机主体内部设有混合反应区，且混合反应区与折流进水区连接处的底部安装有阀门，所述混合反应区内部的底端安装有第二水泵，所述混合反应区一侧的气浮机主体内部设有气浮区，且气浮区的上方铺设有布水管，所述布水管上均匀设有分水管，且分水管底部皆安装有旋转喷头，所述布水管远离混合反应区一侧的气浮区顶端设有进水口，所述气浮区内部的顶端安装有传送履带，且传送履带的表面均匀安装有刮渣板，所述气浮区底部的中央位置处设有出水口，且出水口靠近溶气罐一侧的气浮区底部通过导气管与溶气泵的输出端连通，所述出水口远离混合反应区一侧的气浮区底部安装有曝气盘，且曝气盘的输入端通过导管与臭氧发生器的输出端连接，所述气浮区侧面的顶端通过支架安装有驱动电机，且驱动电机的输出端通过皮带与传送履带一端的连轴连接，所述气浮区远离混合反应区一侧的中间位置处设有排渣口，排渣口下方的气浮区外壁上固定有泥渣收集槽，所述气浮机主体的上方中央位置处安装有储水箱，且储水箱内部靠近气浮区一侧的底部安装有第一水泵，所述第一水泵的输出端通过贯穿储水箱侧壁的软管与布水管连通。
优选的，所述气浮机主体的底部固定有支脚，且支脚的底部皆固定有橡胶防滑垫。
优选的，所述混合反应区与气浮区连接处的顶端设有缺口。
优选的，所述折流板相互交错的固定在折流进水区两侧的内壁上。
优选的，所述气浮区侧面的中央位置处设有观测窗。
与现有技术相比，本发明的有益效果是：该种环保型溶气气浮机通过安装溶气罐，并在溶气罐内通入氧气和臭氧的混合气，氧气和臭氧的混合气溶气效果比空气好，使得气浮效果更好，通过设置折流进水区，由于原水流速很高，使得原水在与溶气水直接接触时，不会消散微小气泡，从而不会影响气泡粘附油滴颗粒的效果，提高了气浮处理效率，且通过安装臭氧曝气设备，在气浮区内实现臭氧曝气，通过氧化作用分解氧化水中的有机物，使得水中有机物的含量大大降低，提高了污水处理的质量，且通过安装储水箱、水泵、布水管和旋转喷头，使得在完成气浮处理水质的程序后，及时的对气浮区内残留的污物进行清洗，时刻保持气浮机内部干净，增长了气浮机的使用寿命。
