申请日2017.05.19
公开(公告)日2017.12.01
IPC分类号C02F1/32
摘要
本实用新型公开了一种环境污水处理设备，其结构包括不锈钢筒体、出水口、视察窗口、进水口、机械密封盖、开口端盖、清洗柄、紫外线杀菌处理装置、定时器、支承座、水位传感器，不锈钢筒体底部与支承座焊接，定时器设于支承座上，定时器与电源通过电连接，紫外线杀菌处理装置设于不锈钢筒体内部，不锈钢筒体顶端由左往右依次设有进水口、视察窗口、出水口，视察窗口设于进水口、出水口中心，进水口、视察窗口、出水口与不锈钢筒体相互垂直，水位传感器设于不锈钢筒体上方，不锈钢筒体左侧与机械密封盖相连接，本实用新型通过设有紫外线杀菌处理装置，能够对污水进行紫外线消毒处理，杀菌效果好，同时占地面积小，使用范围广。

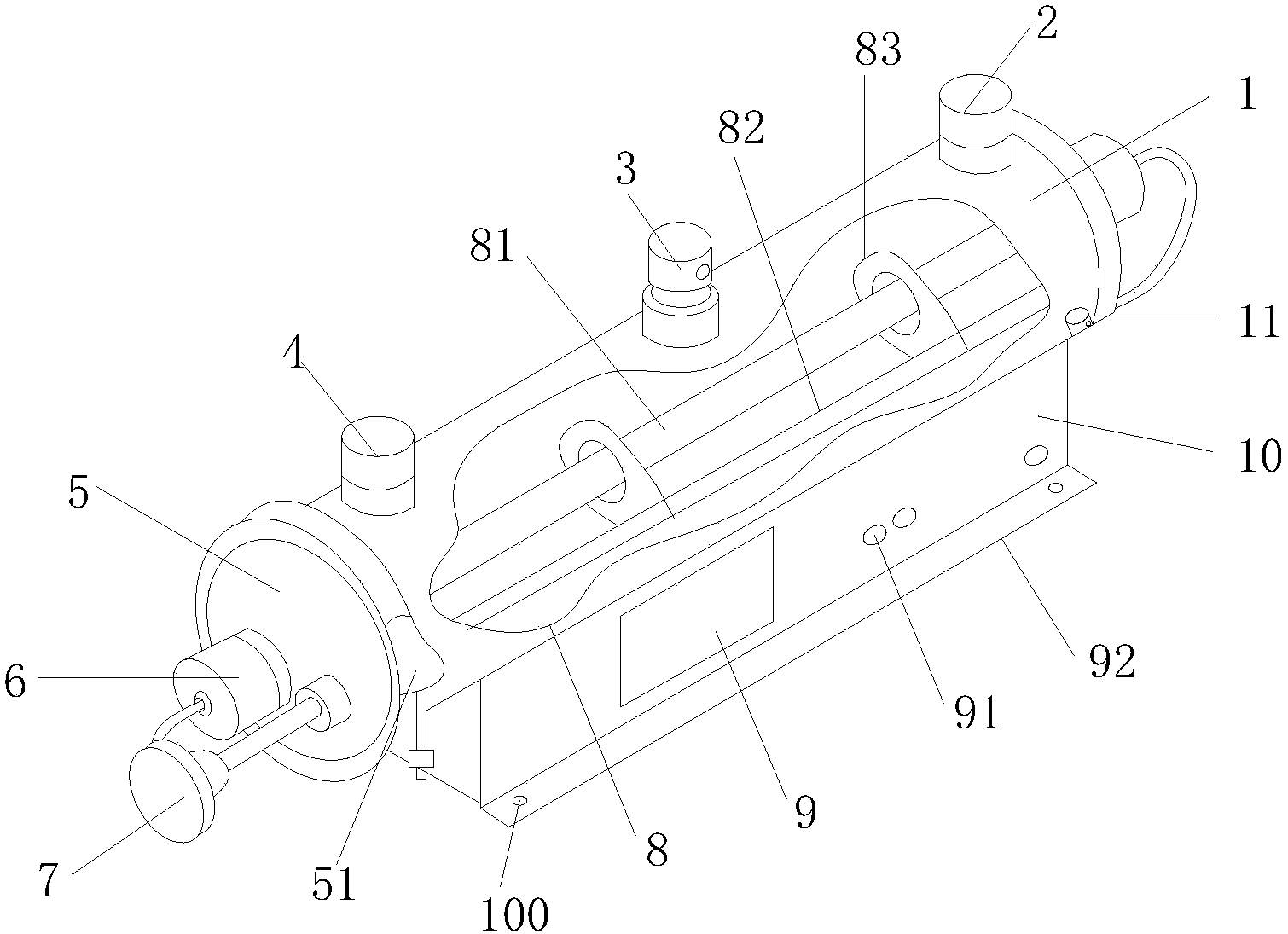

摘要附图
权利要求书
1.一种环境污水处理设备，其结构包括不锈钢筒体(1)、出水口(2)、视察窗口(3)、进水口(4)、机械密封盖(5)、开口端盖(6)、清洗柄(7)、紫外线杀菌处理装置(8)、定时器(9)、支承座(10)、水位传感器(11)，所述不锈钢筒体(1)底部与支承座(10)焊接，所述定时器(9)设于支承座(10)上，所述定时器(9)与电源通过电连接，其特征在于：
所述紫外线杀菌处理装置(8)设于不锈钢筒体(1)内部，所述不锈钢筒体(1)顶端由左往右依次设有进水口(4)、视察窗口(3)、出水口(2)，所述视察窗口(3)设于进水口(4)、出水口(2)中心，所述进水口(4)、视察窗口(3)、出水口(2)与不锈钢筒体(1)相互垂直，所述水位传感器(11)设于不锈钢筒体(1)上方，所述不锈钢筒体(1)左侧与机械密封盖(5)相连接，所述机械密封盖(5)上设有开口端盖(6)、清洗柄(7)，所述开口端盖(6)、清洗柄(7)与机械密封盖(5)相互垂直;
所述紫外线杀菌处理装置(8)由石英套管(81)、清洗杆(82)、滑动清洗件(83)、紫外线消毒灯(84)、紫外线强度传感器(85)、定位扣(86)、第一撑杆(87)和第二撑杆(88)组成，所述石英套管(81)与清洗杆(82)相互平行，所述清洗杆(82)贯穿机械密封盖(5)与清洗柄(7)过盈配合，所述滑动清洗件(83)套设于石英套管(81)与清洗杆(82)相连接，所述紫外线消毒灯(84)装设在不锈钢筒体(1)内壁顶端上，所述紫外线消毒灯(84)通过定位扣(86)锁定第一撑杆(87)和第二撑杆(88)，所述第一撑杆(87)、第二撑杆(88)设于第一撑杆(87)和第二撑杆(88)左右两端，并相互平行，所述紫外线强度传感器(85)与定时器(9)通过电相连。
2.根据权利要求1所述的一种环境污水处理设备，其特征在于：所述定时器(9)上设有工作指示灯(91)和开关(92)，所述工作指示灯(91)和开关(92)与电源通过电连接。
3.根据权利要求1所述的一种环境污水处理设备，其特征在于：所述支承座(10)底部设有安装螺孔(100)。
4.根据权利要求1所述的一种环境污水处理设备，其特征在于：所述机械密封盖(5)外表层上设有防尘圈(51)，所述防尘圈(51)套设于机械密封盖(5)。
5.根据权利要求1所述的一种环境污水处理设备，其特征在于：所述出水口(2)为圆柱形结构。
说明书
一种环境污水处理设备
技术领域
本实用新型是一种环境污水处理设备，属于污水处理技术领域。
背景技术
污水处理设备主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。在总结国内外先进经验的基础上，不断改进污水处理工艺，促进了污水处理设备的大发展。
现有公开技术申请号为：201420333168.X的一种污水处理设备，包括污水处理器本体，污水处理器本体内装有盘管，盘管上通过连接管连接有初滤网，连接管的上部安装有催化剂加料斗和高压泵，盘管上设计有斜喷嘴，污水处理器本体上部右侧连接有出水管，出水管上部安装有清水泵，污水处理器本体内上部安装有固定架，固定架上固定连接有搅拌电机，搅拌电机上连接有搅拌杆，搅拌杆上带有搅拌叶现有的污水处理设备不是采用紫外线消毒处理，杀菌效果不好，同时占地面积大，使用范围有限。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种环境污水处理设备，以解决现有的污水处理设备不是采用紫外线消毒处理，杀菌效果不好，同时占地面积大，使用范围有限。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种环境污水处理设备，其结构包括不锈钢筒体、出水口、视察窗口、进水口、机械密封盖、开口端盖、清洗柄、紫外线杀菌处理装置、定时器、支承座、水位传感器，所述不锈钢筒体底部与支承座焊接，所述定时器设于支承座上，所述定时器与电源通过电连接，所述紫外线杀菌处理装置设于不锈钢筒体内部，所述不锈钢筒体顶端由左往右依次设有进水口、视察窗口、出水口，所述视察窗口设于进水口、出水口中心，所述进水口、视察窗口、出水口与不锈钢筒体相互垂直，所述水位传感器设于不锈钢筒体上方，所述不锈钢筒体左侧与机械密封盖相连接，所述机械密封盖上设有开口端盖、清洗柄，所述开口端盖、清洗柄与机械密封盖相互垂直，所述紫外线杀菌处理装置由石英套管、清洗杆、滑动清洗件、紫外线消毒灯、紫外线强度传感器、定位扣、第一撑杆和第二撑杆组成，所述石英套管与清洗杆相互平行，所述清洗杆贯穿机械密封盖与清洗柄过盈配合，所述滑动清洗件套设于石英套管与清洗杆相连接，所述紫外线消毒灯装设在不锈钢筒体内壁顶端上，所述紫外线消毒灯通过定位扣锁定第一撑杆和第二撑杆，所述第一撑杆、第二撑杆设于第一撑杆和第二撑杆左右两端，并相互平行，所述紫外线强度传感器与定时器通过电相连。
进一步地，所述定时器上设有工作指示灯和开关，所述工作指示灯和开关与电源通过电连接。
进一步地，所述支承座底部设有安装螺孔。
进一步地，所述机械密封盖外表层上设有防尘圈，所述防尘圈套设于机械密封盖。
进一步地，所述出水口为圆柱形结构。
进一步地，所述不锈钢筒体材质为不锈钢。
进一步地，所述石英套管为高透光性、高纯度的石英套管。
本实用新型的有益效果：通过设有紫外线杀菌处理装置，能够对污水进行紫外线消毒处理，杀菌效果好，同时占地面积小，使用范围广。
