申请日2017.05.19
公开(公告)日2017.12.01
IPC分类号C02F11/12; C02F11/14; B01F7/18
摘要
本实用新型公开了一种池塘污泥无害化处理设备，包括机身外壳和控制器面板，所述机身外壳一侧通过污泥接入管连接有污泥输送泵，所述污泥输送泵的一侧设置有絮凝混合箱，所述絮凝混合箱的底部安装有搅拌电机，所述机身外壳内部中间位置处安装有输送绞龙，所述机身外壳下方靠近污泥输送泵的一侧位置处设置有排水口，所述排水口的一侧设置有机身底座。该实用新型结构科学合理，使用安全方便，污泥处理设备内部的输送绞龙的外径设置成依次减小的形状，以及背压板的长度设置成了依次减小的形状，污泥在输送绞龙和背压板之间承受的压力随着输送绞龙的运动逐渐增大，使污泥中的水分可以得到充分脱离，提高了污泥的脱水效率。

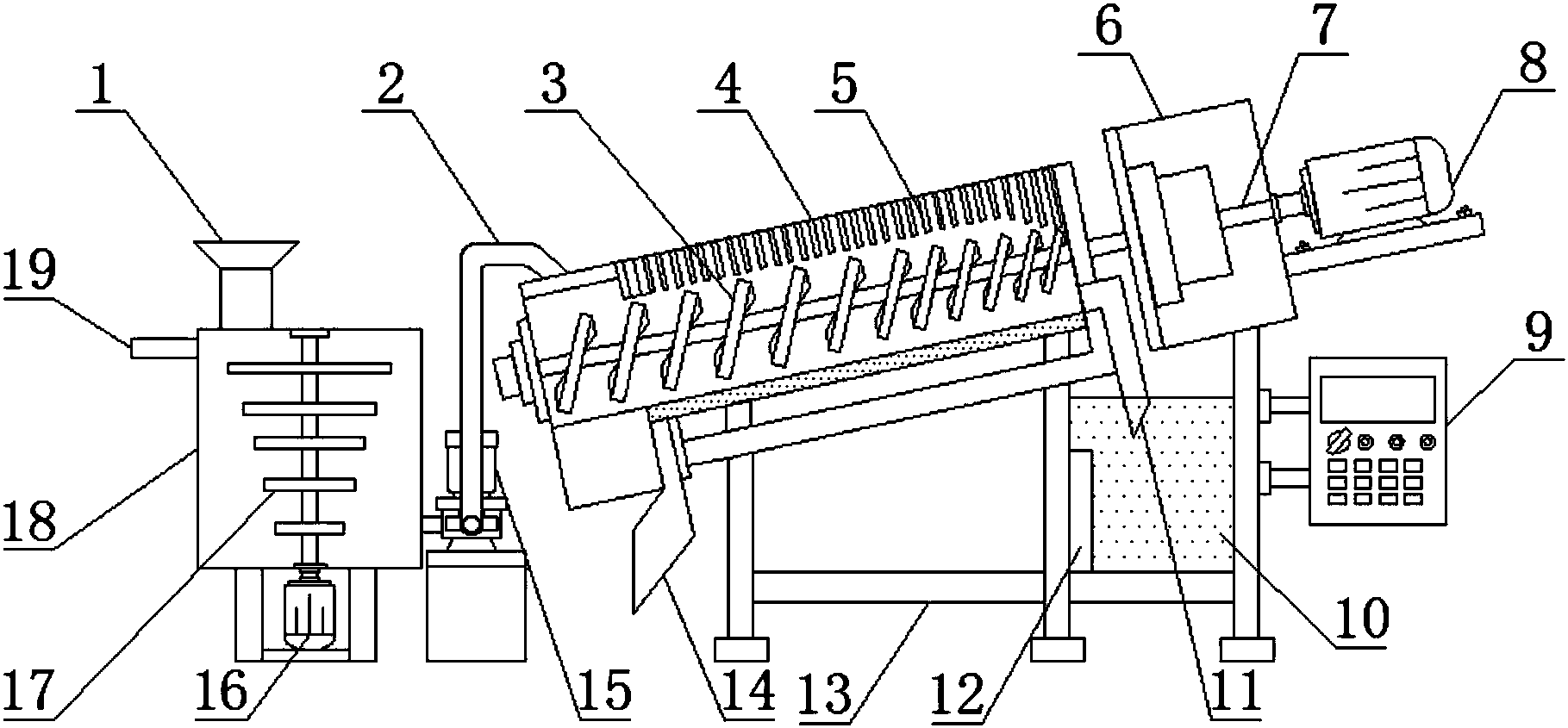

摘要附图
权利要求书
1.一种池塘污泥无害化处理设备，包括机身外壳(4)和控制器面板(9)，其特征在于：所述机身外壳(4)一侧通过污泥接入管(2)连接有污泥输送泵(15)，所述污泥输送泵(15)的一侧设置有絮凝混合箱(18)，所述絮凝混合箱(18)的底部安装有搅拌电机(16)，且絮凝混合箱(18)内部设置有搅拌器(17)，所述絮凝混合箱(18)的上方设置有污泥入口(1)，且絮凝混合箱(18)的一侧设置有加药口(19)，所述机身外壳(4)内部中间位置处安装有输送绞龙(3)，且机身外壳(4)内部靠近输送绞龙(3)的上方位置处安装有背压板(5)，所述机身外壳(4)下方靠近污泥输送泵(15)的一侧位置处设置有排水口(14)，所述排水口(14)的一侧设置有机身底座(13)，所述机身外壳(4)上远离污泥接入管(2)的一侧位置处设置有出泥斗(11)，所述出泥斗(11)的下方设置有泥饼箱(10)，所述泥饼箱(10)的内部一侧设置有污泥浓度检测仪(12)，所述控制器面板(9)安装在机身底座(13)的一侧，所述机身底座(13)上方靠近出泥斗(11)的一侧位置处设置有变速箱(6)，所述变速箱(6)通过连接轴(7)转动连接有驱动电机(8)，所述驱动电机(8)、污泥浓度检测仪(12)、污泥输送泵(15)和搅拌电机(16)均与控制器面板(9)电性连接。
2.根据权利要求1所述的一种池塘污泥无害化处理设备，其特征在于：所述控制器面板(9)的控制器型号为AT89S52。
3.根据权利要求1所述的一种池塘污泥无害化处理设备，其特征在于：所述絮凝混合箱(18)与机身外壳(4)通过污泥接入管(2)连接。
4.根据权利要求1所述的一种池塘污泥无害化处理设备，其特征在于：所述输送绞龙(3)的外径沿着连接轴(7)靠近污泥接入管(2)的一端向另一端方向依次减小。
5.根据权利要求1所述的一种池塘污泥无害化处理设备，其特征在于：所述背压板(5)长度连接轴(7)靠近污泥接入管(2)的一端向另一端方向依次减小。
说明书
一种池塘污泥无害化处理设备
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种池塘污泥无害化处理设备。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。污泥处理对污泥进行浓缩、调治、脱水、稳定、干化或焚烧等无害化加工过程。
现有的污泥处理设备在使用过程中存在一些缺陷,例如污泥处理设备内部的输送绞龙的外径没有设置成依次减小的形状，以及背压板的大小没有设置成依次减小的形状，污泥在输送绞龙和背压板之间承受的压力始终相同，导致污泥的脱水效率较低，以及没有设置内置搅拌器的絮凝混合箱，污泥在脱水浓缩之前不能充分与药物混合，以及没有设置污泥浓度检测仪，不能检测泥饼的含水量。
实用新型内容
本实用新型的目的在于提供一种池塘污泥无害化处理设备，以解决上述背景技术中提出的污泥处理设备内部的输送绞龙的外径没有设置成依次减小的形状，以及背压板的大小没有设置成依次减小的形状，污泥在输送绞龙和背压板之间承受的压力始终相同，导致污泥的脱水效率较低，以及没有设置内置搅拌器的絮凝混合箱，污泥在脱水浓缩之前不能充分与药物混合，以及没有设置污泥浓度检测仪，不能检测泥饼的含水量的问题。
为实现上述目的，本实用新型提供如下技术方案：一种池塘污泥无害化处理设备，包括机身外壳和控制器面板，所述机身外壳一侧通过污泥接入管连接有污泥输送泵，所述污泥输送泵的一侧设置有絮凝混合箱，所述絮凝混合箱的底部安装有搅拌电机，且絮凝混合箱内部设置有搅拌器，所述絮凝混合箱的上方设置有污泥入口，且絮凝混合箱的一侧设置有加药口，所述机身外壳内部中间位置处安装有输送绞龙，且机身外壳内部靠近输送绞龙的上方位置处安装有背压板，所述机身外壳下方靠近污泥输送泵的一侧位置处设置有排水口，所述排水口的一侧设置有机身底座，所述机身外壳上远离污泥接入管的一侧位置处设置有出泥斗，所述出泥斗的下方设置有泥饼箱，所述泥饼箱的内部一侧设置有污泥浓度检测仪，所述控制器面板安装在机身底座的一侧，所述机身底座上方靠近出泥斗的一侧位置处设置有变速箱，所述变速箱通过连接轴转动连接有驱动电机，所述驱动电机、污泥浓度检测仪、污泥输送泵和搅拌电机均与控制器面板电性连接。
优选的，所述控制器面板的控制器型号为AT89S52。
优选的，所述絮凝混合箱与机身外壳通过污泥接入管连接。
优选的，所述输送绞龙的外径沿着连接轴靠近污泥接入管的一端向另一端方向依次减小。
优选的，所述背压板长度连接轴靠近污泥接入管的一端向另一端方向依次减小。
与现有技术相比，本实用新型的有益效果是：该实用新型结构科学合理，使用安全方便，污泥处理设备内部的输送绞龙的外径设置成依次减小的形状，以及背压板的长度设置成了依次减小的形状，污泥在输送绞龙和背压板之间承受的压力随着输送绞龙的运动逐渐增大，使污泥中的水分可以得到充分脱离，提高了污泥的脱水效率，絮凝混合箱的内部设置了搅拌器，可以使污泥在脱水浓缩之前药物充分混合，使污泥可以有效絮凝，设置了污泥浓度检测仪，可以检测泥饼的含水量，根据含水量可以控制污泥的进入量，防止污泥进入量过高，导致脱水浓缩不完全。
