申请日2017.06.01
公开(公告)日2017.08.04
IPC分类号B23P11/02
摘要
本发明公开了一种污水处理电机用螺栓套接热收缩管的辅助装置，包括装置本体，所述装置本体设置支撑结构，所述支撑结构的上方设置环形支架，所述支撑结构上方的中间位置设置操作台，所述环形支架上设置烘箱，所述烘箱的底部设置支撑柱，所述操作台的侧面设置安装支架，所述安装支架的内部设置支撑架，所述支撑结构的底部设置基座，所述基座的上方设置固定柱，所述固定柱上设置支撑板，所述支撑板的上方设置转动套筒，所述转动套筒的侧壁上设置支撑杆;本发明结构简单，避免加工时出现死角，螺栓的处理效果好，热收缩管受热均匀，结合力较强，稳定性好，有效的避免了收缩不均匀的现象，而且自然冷却，避免烫手，使用方便，实用性强。

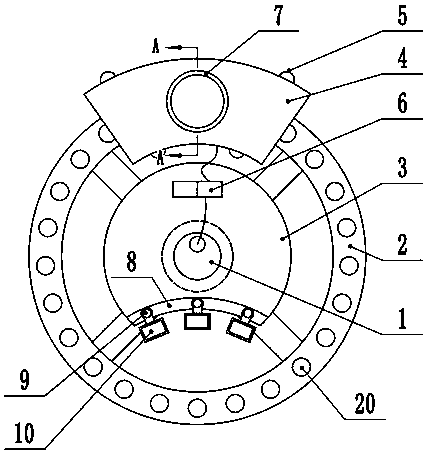

摘要附图
权利要求书
1.一种污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，包括装置本体，所述装置本体设置支撑结构(1)，所述支撑结构(1)的上方设置环形支架(2)，所述环形支架(2)与支撑结构(1)之间固定连接，所述支撑结构(1)上方的中间位置设置操作台(3)，所述操作台(3)与支撑结构(1)之间通过固定螺钉的作用固定连接，所述支撑结构(1)的内部设置电源线，所述环形支架(2)上设置烘箱(4)，所述烘箱(4)套接在环形支架(2)上，所述烘箱(4)的底部设置支撑柱(5)，所述支撑柱(5)与烘箱(4)之间通过固定螺钉的作用固定连接，所述操作台(3)上设置电源线盒(6)，所述电源线盒(6)与操作台(3)之间通过固定螺钉的作用固定连接，所述电源线盒(6)的内部设置开关，所述操作台(3)的侧面设置安装支架(8)，所述安装支架(8)与操作台(3)之间通过固定螺钉的作用固定连接，所述安装支架(8)的内部设置支撑架(9)，所述支撑架(9)与安装支架(8)之间滑动连接，所述支撑架(9)的端部设置容纳槽(10)，所述容纳槽(10)与支撑架(9)的端部之间通过固定螺钉的作用固定连接，所述环形支架(2)上设置安装凹槽(20)，所述支撑结构(1)的底部设置基座(11)，所述基座(11)是钢构材质，所述基座(11)的上方设置固定柱(12)，所述固定柱(12)的底部与基座(11)之间通过焊接的方式固定连接，所述固定柱(12)上设置支撑板(15)，所述固定柱(12)与支撑板(15)之间通过固定螺钉的作用固定连接，所述支撑板(15)的上方设置转动套筒(13)，所述转动套筒(13)与支撑板(15)之间滑动连接，所述转动套筒(13)的侧壁上设置支撑杆(14)，所述支撑杆(14)与转动套筒(13)之间通过焊接的方式固定连接，所述环形支架(2)与支撑杆(14)之间通过固定螺钉的作用固定连接。
2.根据权利要求1所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述操作台(3)的中间位置设置通孔，所述通孔与支撑结构(1)的内部相互连通。
3.根据权利要求1所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述烘箱(4)的顶部设置通风口(7)，所述通风口(7)与烘箱(4)的内部相互连通，所述通风口(7)外接排烟管。
4.根据权利要求1所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述转动套筒(13)的外壁上设置齿轮A(16)，所述齿轮A(16)与转动套筒(13)之间通过固定螺钉的作用固定连接，所述支撑结构(1)的右侧设置电机(18)，所述电机(18)与基座(11)之间通过固定螺钉的作用固定连接，所述电机(18)的输出轴端部设置齿轮B(17)，所述齿轮B(17)与电机(18)的输出轴之间通过固定螺钉的作用固定连接，所述齿轮A(16)与齿轮B(17)之间相互啮合。
5.根据权利要求1所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述烘箱(4)的内部设置隔板(19)，所述隔板(19)与烘箱(4)的内壁之间通过固定螺钉的作用固定连接，所述隔板(19)的外侧设置加热电阻丝(22)，所述加热电阻丝(22)与烘箱(4)的内壁之间通过固定螺钉的作用固定连接，所述加热电阻丝(22)与电源线盒(6)内部的开关之间通过导线的作用电性连接，所述环形支架(2)设置在隔板(19)的内侧。
6.根据权利要求6所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述隔板(19)上设置均匀的通气孔。
7.根据权利要求1所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述转动套筒(13)的底部设置连接杆(23)，所述连接杆(23)与转动套筒(13)之间通过固定螺钉的作用固定连接，所述支撑板(15)的上端对应连接杆(23)的位置设置滑槽(24)。
8.根据权利要求7所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述连接杆(23)的底部设置滚珠(25)，所述滚珠(25)镶嵌在连接杆(23)的内部。
9.根据权利要求7所述的污水处理电机用螺栓套接热收缩管的辅助装置，其特征在于，所述安装凹槽(20)的内侧设置永磁铁(21)，所述永磁铁(21)设置在环形支架(2)的内部，所述永磁铁(21)卡接在环形支架(2)中。
说明书
一种污水处理电机用螺栓套接热收缩管的辅助装置
技术领域
本发明涉及机械加工，具体是一种污水处理电机用螺栓套接热收缩管的辅助装置。
背景技术
电机主要是由定子和转子部分构成，定子的作用主要是产生磁场，而转子的作用是在旋转磁场中进行切割磁感线而产生电流。
污水处理中所需要使用的电机一般功率都比较大，因此使用卷板类的电机比较多，卷板类的电机在生产之后的时候端盖与机壳之间需要使用螺栓进行固定，而螺栓在使用的时候需要使用一层热收缩管将螺栓包住避免螺栓将漆包线的漆膜弄破。
但是现有的螺栓与热收缩管之间相互配合的加工方式是通过热风枪进行处理，这种处理方式存在着几个缺点：热收缩管受热不均匀，容易导致热收缩管所述不均，影响安装;热风枪加热时存在死角，导致加工效果不好，热收缩管与螺栓之间的结合力不够;加工后螺栓堆在一起冷却时间长，收集的时候容易烫手;针对这些缺点需要进行改进。
发明内容
本发明的目的在于提供一种污水处理电机用螺栓套接热收缩管的辅助装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理电机用螺栓套接热收缩管的辅助装置，包括装置本体，所述装置本体设置支撑结构，所述支撑结构的上方设置环形支架，所述环形支架与支撑结构之间固定连接，所述支撑结构上方的中间位置设置操作台，所述操作台与支撑结构之间通过固定螺钉的作用固定连接，所述支撑结构的内部设置电源线，所述环形支架上设置烘箱，所述烘箱套接在环形支架上，所述烘箱的底部设置支撑柱，所述支撑柱与烘箱之间通过固定螺钉的作用固定连接，所述操作台上设置电源线盒，所述电源线盒与操作台之间通过固定螺钉的作用固定连接，所述电源线盒的内部设置开关，所述操作台的侧面设置安装支架，所述安装支架与操作台之间通过固定螺钉的作用固定连接，所述安装支架的内部设置支撑架，所述支撑架与安装支架之间滑动连接，所述支撑架的端部设置容纳槽，所述容纳槽与支撑架的端部之间通过固定螺钉的作用固定连接，所述环形支架上设置安装凹槽，通过安装凹槽的作用放置螺栓，所述支撑结构的底部设置基座，所述基座是钢构材质，所述基座的上方设置固定柱，所述固定柱的底部与基座之间通过焊接的方式固定连接，所述固定柱上设置支撑板，所述固定柱与支撑板之间通过固定螺钉的作用固定连接，所述支撑板的上方设置转动套筒，所述转动套筒与支撑板之间滑动连接，所述转动套筒的侧壁上设置支撑杆，所述支撑杆与转动套筒之间通过焊接的方式固定连接，所述环形支架与支撑杆之间通过固定螺钉的作用固定连接。
作为本发明进一步的方案：所述操作台的中间位置设置通孔，所述通孔与支撑结构的内部相互连通。
作为本发明再进一步的方案：所述烘箱的顶部设置通风口，所述通风口与烘箱的内部相互连通，所述通风口外接排烟管。
作为本发明再进一步的方案：所述转动套筒的外壁上设置齿轮A，所述齿轮A与转动套筒之间通过固定螺钉的作用固定连接，所述支撑结构的右侧设置电机，所述电机与基座之间通过固定螺钉的作用固定连接，所述电机的输出轴端部设置齿轮B，所述齿轮B与电机的输出轴之间通过固定螺钉的作用固定连接，所述齿轮A与齿轮B之间相互啮合。
作为本发明再进一步的方案：所述烘箱的内部设置隔板，所述隔板与烘箱的内壁之间通过固定螺钉的作用固定连接，所述隔板的外侧设置加热电阻丝，所述加热电阻丝与烘箱的内壁之间通过固定螺钉的作用固定连接，所述加热电阻丝与电源线盒内部的开关之间通过导线的作用电性连接，所述环形支架设置在隔板的内侧。
作为本发明再进一步的方案：所述隔板上设置均匀的通气孔。
作为本发明再进一步的方案：所述转动套筒的底部设置连接杆，所述连接杆与转动套筒之间通过固定螺钉的作用固定连接，所述支撑板的上端对应连接杆的位置设置滑槽。
作为本发明再进一步的方案：所述连接杆的底部设置滚珠，所述滚珠镶嵌在连接杆的内部。
作为本发明再进一步的方案：所述安装凹槽的内侧设置永磁铁，所述永磁铁设置在环形支架的内部，所述永磁铁卡接在环形支架中。
与现有技术相比，本发明的有益效果是：本发明结构简单，通过装置本体的作用有效的对螺栓进行加工，螺栓在加工的过程中一直处于竖直状态，避免加工时出现死角，螺栓的处理效果好，热收缩管受热均匀且与螺栓之间的结合力较强，稳定性好，有效的避免了收缩不均匀的现象，而且在处理的时候经过自然冷却，收集的时候避免烫手，使用方便，实用性强。
