申请日2017.05.16
公开(公告)日2017.07.07
IPC分类号C02F9/04; C01D3/06; C02F101/10
摘要
本发明涉及一种钠床再生高盐废水资源化零排放处理装置，涉及高盐废水处理技术领域，解决现有技术中存在的树脂再生过程中产生的高盐废水回收难度大、回收效果差的技术问题。本发明的钠床再生高盐废水资源化零排放处理装置包括依次通过管路连接的废水箱、再生剂转化单元和浓缩处理回用单元，通过在再生剂转化单元上设置碳酸钠加入口和液碱加入口，即可向钠床再生废液中先后引入OH‑和CO32‑离子，使废液中的二价离子Ca2+、Mg2+形成团聚体，即可去除钠床再生废液中的二价离子，剩余的氯化钠溶液经浓缩，继续树脂再生，实现再生废盐水的资源化利用，实现了钠床再生废液的零排放和循环利用。

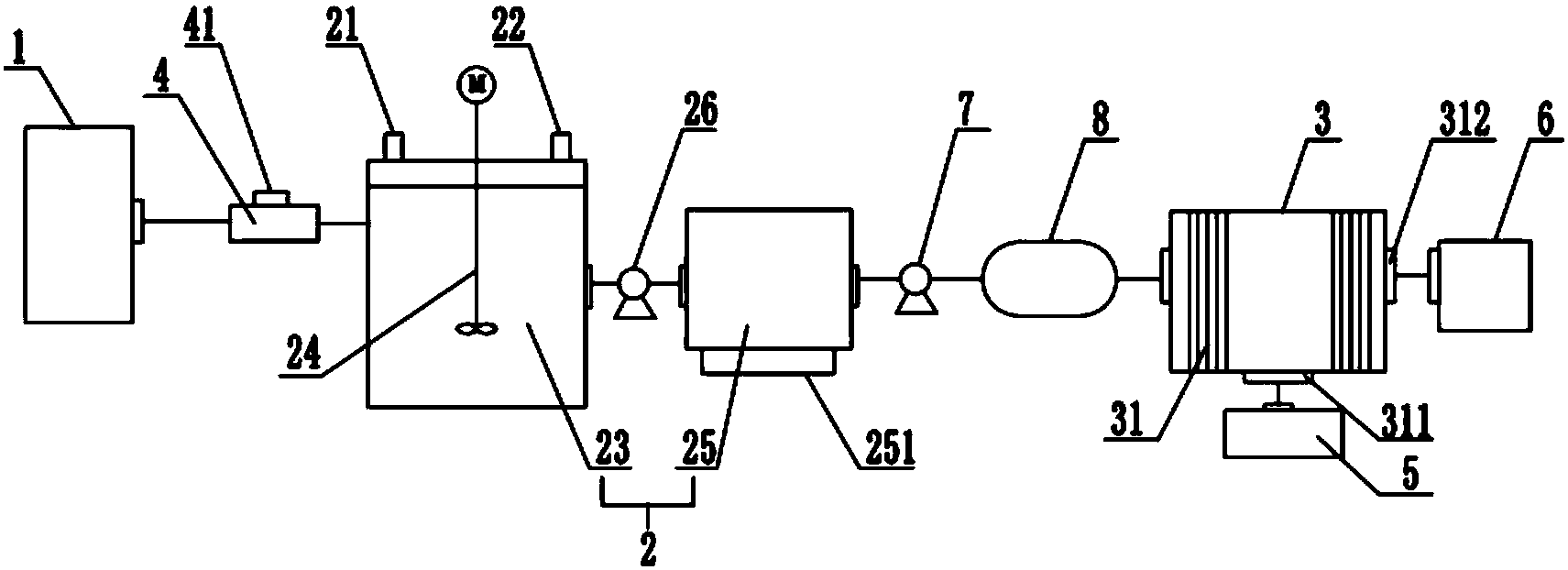

摘要附图
权利要求书
1.一种钠床再生高盐废水资源化零排放处理装置，其特征在于，包括依次通过管路连接的废水箱(1)、再生剂转化单元(2)和浓缩处理回用单元(3)，所述再生剂转化单元(2)上设置有碳酸钠加入口(21)和液碱加入口(22)。
2.根据权利要求1所述的钠床再生高盐废水资源化零排放处理装置，其特征在于，所述再生剂转化单元(2)包括混合反应器(23)，所述碳酸钠加入口(21)和所述液碱加入口(22)均位于所述混合反应器(23)的上方，所述混合反应器(23)的内部设置有搅拌器(24)。
3.根据权利要求2所述的钠床再生高盐废水资源化零排放处理装置，其特征在于，所述再生剂转化单元(2)还包括板框压滤机(25)，所述板框压滤机(25)分别与所述混合反应器(23)和所述浓缩处理回用单元(3)相连，所述板框压滤机(25)上设置有固体析出口(251)。
4.根据权利要求3所述的钠床再生高盐废水资源化零排放处理装置，其特征在于，所述混合反应器(23)与所述板框压滤机(25)之间的管路上串联有螺杆泵(26)。
5.根据权利要求2-4中任意一项所述的钠床再生高盐废水资源化零排放处理装置，其特征在于，所述废水箱(1)和所述再生剂转化单元(2)之间的管路上串联有管道混合器(4)，所述管道混合器(4)上设置有加药口(41)。
6.根据权利要求1-4中任意一项所述的钠床再生高盐废水资源化零排放处理装置，其特征在于，所述浓缩处理回用单元(3)包括浓缩膜堆(31)，所述浓缩膜堆(31)上分别设置淡水输出端(311)和浓盐水输出端(312)，所述淡水输出端(311)和氯化钠浓盐水输出端(312)分别与所述淡水箱(5)和浓盐水箱(6)相连。
7.根据权利要求6所述的钠床再生高盐废水资源化零排放处理装置，其特征在于，所述浓缩膜堆(31)与所述再生剂转化单元(2)之间相连的管路上串联有增压泵(7)和微滤装置(8)。
说明书
钠床再生高盐废水资源化零排放处理装置
技术领域
本发明涉及高盐废水处理技术领域，特别地涉及一种钠床再生高盐废水资源化零排放处理装置。
背景技术
钠床再生废水是指：在钠离子树脂交换罐软水制备过程中，钠型阳树脂再生时产生的废水。在制备软化水时，树脂不断交换钙、镁阳离子的同时，逐渐趋于饱和，当树脂饱和时就失去制水能力，这时树脂用氯化钠盐溶液再生，钠离子置换出钙、镁离子，树脂再生过程中有大量高盐废水产生(主要是钙、镁及氯离子)，这些含盐离子的废水，如果将它直接排放，将会对环境污染，并浪费大量水源;如果回收，技术难度很大，现有技术中还没有成型的处理钠型树脂再生废水的处理装置。
发明内容
本发明提供一种钠床再生高盐废水资源化零排放处理装置，用于解决现有技术中存在的树脂再生过程中产生的高盐废水回收难度大、回收效果差的技术问题。
本发明提供一种钠床再生高盐废水资源化零排放处理装置，包括依次通过管路连接的废水箱、再生剂转化单元和浓缩处理回用单元，所述再生剂转化单元上设置有碳酸钠加入口和液碱加入口。
在一个实施方式中，所述再生剂转化单元包括混合反应器，所述碳酸钠加入口和所述液碱加入口均位于所述混合反应器的上方，所述混合反应器的内部设置有搅拌器。
在一个实施方式中，所述再生剂转化单元还包括板框压滤机，所述板框压滤机分别与所述混合反应器和所述浓缩处理回用单元相连，所述板框压滤机上设置有固体析出口。
在一个实施方式中，所述混合反应器与所述板框压滤机之间的管路上串联有螺杆泵。
在一个实施方式中，所述废水箱和所述再生剂转化单元之间的管路上串联有管道混合器，所述管道混合器上设置有加药口。
在一个实施方式中，所述浓缩处理回用单元包括浓缩膜堆，所述浓缩膜堆上分别设置淡水输出端和浓盐水输出端，所述淡水输出端和氯化钠浓盐水输出端分别与所述淡水箱和浓盐水箱相连。
在一个实施方式中，所述浓缩膜堆与所述再生剂转化单元之间相连的管路上串联有增压泵和微滤装置。
与现有技术相比，本发明的优点在于：
(1)通过在再生剂转化单元上设置碳酸钠加入口和液碱加入口，即可向钠床再生废液中先后引入OH-和CO32-离子，使废液中的二价离子Ca2+、Mg2+形成团聚体，即可去除钠床再生废液中的二价离子，实现废盐水处理的过程连续化，并实现了钠床再生废液的零排放和连续再生。
(2)去除了Ca2+、Mg2+的废水经过浓缩处理回用单元后，进一步分离浓缩处理，获得的淡水可进行回收利用，获得的氯化钠浓盐水可用作为再生液使用，因此对废水的浓缩分离处理更加彻底，利用率更高。
