申请日2017.05.15
公开(公告)日2017.08.18
IPC分类号C02F9/12
摘要
一种餐饮废水处理装置，其特征在于包括机架、设置在机架一侧的油水分离器、设置在机架另一侧的富营养物质分离器，富营养物质分离器包括污水泵、带有搅拌器的第一混合池、带有搅拌器的第二混合池、带有搅拌器的第三混合池、带有搅拌器的磁种液储罐、带有搅拌器的絮凝剂储罐、带有搅拌器的助凝剂储罐、第一计量泵、第二计量泵、第三计量泵、絮凝物分离器。本发明与已有技术相比，具有既能清除餐饮废水中的油脂，又能清除餐饮废水中的富营养物质，使处理后的餐饮废水即使直接排泄到江河也不会污染江河的且使用方便、体积小的优点。
权利要求书
1.一种餐饮废水处理装置，其特征在于包括机架、设置在机架一侧的油水分离器、设置在机架另一侧的富营养物质分离器，富营养物质分离器包括污水泵、带有搅拌器的第一混合池、带有搅拌器的第二混合池、带有搅拌器的第三混合池、带有搅拌器的磁种液储罐、带有搅拌器的絮凝剂储罐、带有搅拌器的助凝剂储罐、第一计量泵、第二计量泵、第三计量泵、絮凝物分离器，絮凝物分离器包括流体通道、转轮、磁体、清除机构、带动转轮转动的动力机构，转轮包括两侧的非导磁的圆形侧板、固定在两侧的圆形侧板圆周边缘上的非导磁的圆环，两侧的圆形侧板和圆环构成容腔，磁体定位在转轮容腔的下部，磁体的侧面挨着转轮容腔内侧面，流体通道对应磁体的部分的截面呈与转轮截面的形状对应的形状，流体通道对应磁体的部分的内侧壁到转轮外侧壁间的距离不大于30mm，清除机构位于转轮的上部，油水分离器的出水口定量泵送机构与第一混合池的进水口相连通，第一混合池的出水口与第二混合池的进水口相连，第二混合池的出水口与第三混合池的进水口相连，第三混合池的出水口与絮凝物分离器的流体通道进水口相连，磁种液储罐通过第一计量泵与第一混合池相连，絮凝剂储罐通过第二计量泵与第一混合池相连，助凝剂储罐通过第三计量泵与第二混合池相连。
2.根据权利要求1所述的餐饮废水处理装置，其特征在于定量泵送机构是进水口与油水分离器出水口相连的污水泵，污水泵的出水口一路与第一混合池的进水口相连通，另一路通过阀门与油水分离器相连通。
说明书
一种餐饮废水处理装置
技术领域：
本发明涉及一种废水处理技术。
背景技术：
现有的餐饮废水一般除油后就直接进行排泄，由于除油后的餐饮废水都是富营养废水，排泄到江河中会提升江河的富营养水平，是江河的其中一主要污染源，为了解决这个问题，餐饮废水往往要求排泄到污水收集管网，然后通过集中污水处理来消除污水中的富营养物质，在污水管网及废水处理设施完善的区域，是能够有效地对餐饮污水进行处理的，但是，由于餐饮企业分布广，即使在发达的城市，由于城市建设早期都没有这样的完善的污水管网，现在的污水管网均是城市建成后才进行布设，因此，污水管网是不可能到达各处的餐饮企业，导致很大一部分的餐饮企业的餐饮废水未经处理富营养物质就直接排泄到江河中。
发明内容：
本发明的发明目的在于提供一种既能清除餐饮废水中的油脂，又能清除餐饮废水中的富营养物质，使处理后的餐饮废水即使直接排泄到江河也不会污染江河的且使用方便、体积小的餐饮废水处理装置。

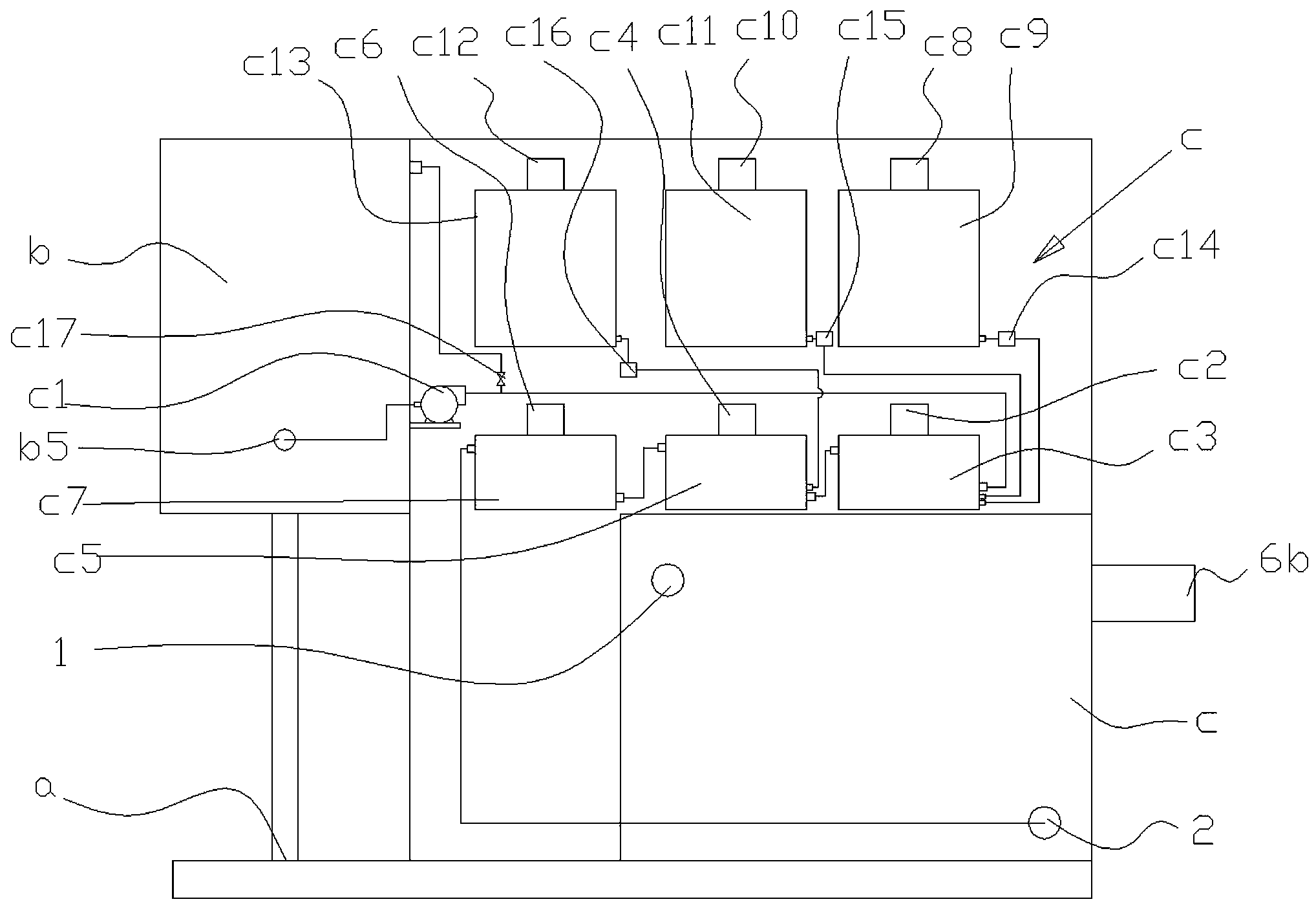

本发明是这样实现的，包括机架、设置在机架一侧的油水分离器、设置在机架另一侧的富营养物质分离器，富营养物质分离器包括污水泵、带有搅拌器的第一混合池、带有搅拌器的第二混合池、带有搅拌器的第三混合池、带有搅拌器的磁种液储罐、带有搅拌器的絮凝剂储罐、带有搅拌器的助凝剂储罐、第一计量泵、第二计量泵、第三计量泵、絮凝物分离器，絮凝物分离器包括流体通道、转轮、磁体、清除机构、带动转轮转动的动力机构，转轮包括两侧的非导磁的圆形侧板、固定在两侧的圆形侧板圆周边缘上的非导磁的圆环，两侧的圆形侧板和圆环构成容腔，磁体定位在转轮容腔的下部，磁体的侧面挨着转轮容腔内侧面，流体通道对应磁体的部分的截面呈与转轮截面的形状对应的形状，流体通道对应磁体的部分的内侧壁到转轮外侧壁间的距离不大于30mm，清除机构位于转轮的上部，油水分离器的出水口定量泵送机构与第一混合池的进水口相连通，第一混合池的出水口与第二混合池的进水口相连，第二混合池的出水口与第三混合池的进水口相连，第三混合池的出水口与絮凝物分离器的流体通道进水口相连，磁种液储罐通过第一计量泵与第一混合池相连，絮凝剂储罐通过第二计量泵与第一混合池相连，助凝剂储罐通过第三计量泵与第二混合池相连。
工作时，从油水分离器出来的已经分离了油的污水通过定量泵送机构送到第一混合池并于絮凝剂、磁种混合，然后送到第二混合池与助凝剂混合，经第三混合池充分混合絮凝后，送到絮凝物分离器，絮凝物分离器的转轮在动力机构带动下缓慢转动，磁体在自身重力或者固定机构作用下，停留在转轮的底部，流体流过通道，当经过流体通道对应磁体的部分时，流体中的铁磁物质在磁体的作用下，紧靠在转轮的外侧壁上，并随转轮转动离开流体通道移动到转轮的上部的清除机构，清除机构对经过的附着在转轮外表面的铁磁物质清洁下来，清除了絮凝物的水就可以达标排放了。采用定量泵送机构可稳定地调节污水的流量，采用计量泵，可依据污水的流量来定量添加磁种、絮凝剂、助凝剂，这样，就能连续地对污水进行处理，由于除油后的污水中，所含的物质基本是溶胶性质的富营养物质，经过絮凝并混入磁种后，就会絮凝成为絮凝物质，经过磁选后，就能有效地将这些絮凝物质清除出来，这样，污水中的富营养溶胶物质就基本被清除，成为达到排放标准的水，这些水即使直接排放到江河中，也不会对江河造成污染。油水分离器自身就具有储存一定污水的能力，而餐饮废水的产生都是时间段的，在一段时间内会集中产生大量的污水，然后，在很长的一段时间内，又不会有污水的产生，因此，通过油水分离器将一段时间内所产生的污水收集储存，然后，利用不产生污水的相对比较长的时间内，以稳定的小流量污水处理的方式，将储存在油水分离器内的污水彻底处理，由于是小流量连续处理，而且无需要在富营养物质分离器的污水处理过程中对污水进行大体积的储存，因此，富营养物质分离器的体积小，方便了使用者的搬运及使用。
这里，定量泵送机构是进水口与油水分离器出水口相连的污水泵，污水泵的出水口一路与第一混合池的进水口相连通，另一路通过阀门与油水分离器相连通。这样，通过调节阀门的开度来调节污水泵送的流速，以保证污水流速的稳定。
本发明与已有技术相比，具有既能清除餐饮废水中的油脂，又能清除餐饮废水中的富营养物质，使处理后的餐饮废水即使直接排泄到江河也不会污染江河的且使用方便、体积小的优点。
