申请日2017.05.18
公开(公告)日2017.12.08
IPC分类号F03B13/00
摘要
本实用新型公开了一种高楼废水发电装置，包括进水管，所述进水管下端设置有落水斗，所述进水管侧面下端设置有出渣管，所述进水管正面设置有步进电机，所述步进电机包括步进电机一和步进电机二，所述落水斗下端设置有出水管，所述出水管侧面设置有发电机，所述出渣管侧面设置有电池箱，所述进水管内部设置有挡板、引流板和过滤网，所述挡板上设置有转轴，所述出水管内设置有叶轮机。有益效果在于：该高楼废水发电装置能够将高楼排放的废水中蕴藏的丰富势能进行回收并转化为电能，节能环保，实用性好。
权利要求书
1.一种高楼废水发电装置，包括进水管，其特征在于：所述进水管下端设置有落水斗，所述进水管侧面下端设置有出渣管，所述进水管正面设置有步进电机，所述步进电机包括步进电机一和步进电机二，所述落水斗下端设置有出水管，所述出水管侧面设置有发电机，所述出渣管侧面设置有电池箱，所述进水管内部设置有挡板、引流板和过滤网，所述挡板上设置有转轴，所述出水管内设置有叶轮机。
2.根据权利要求1所述的一种高楼废水发电装置，其特征在于：所述落水斗上端与所述进水管下端连通、下端则与所述出水管连通，所述出渣管上端与所述进水管侧面下端连通，所述出水管下端与所述出渣管侧面下端连通。
3.根据权利要求1所述的一种高楼废水发电装置，其特征在于：所述步进电机二固定安装在所述进水管正面上端，其输出轴与所述转轴固定连接，所述转轴侧面上固定安装有所述挡板。
4.根据权利要求1所述的一种高楼废水发电装置，其特征在于：所述步进电机一固定安装在所述进水管侧面下端与所述出渣管的连接处，其输出轴与所述过滤网侧面边缘固定连接，所述过滤网位于所述进水管内侧下端，其中，所述过滤网与所述出渣管上端管口齐平。
5.根据权利要求1所述的一种高楼废水发电装置，其特征在于：所述叶轮机位于所述出水管上端，其输出轴与所述发电机输入轴固定连接，所述发电机还与所述电池箱电连接。
6.根据权利要求1所述的一种高楼废水发电装置，其特征在于：所述引流板位于所述出渣管上端管口正上方的所述进水管内壁上。
说明书
一种高楼废水发电装置
技术领域
本实用新型涉及高楼废水发电装置领域，特别是涉及一种高楼废水发电装置。
背景技术
目前，在城市高层住宅中，由于人口密度大，每天产生的废水非常大，而这些水均是通过水泵抽送至高层的，当废水从高层下落流入下水道的过程中蕴藏着丰富的势能，而这些能量目前还没有一种装置能够对其加以回收利用。针对上述情况，可以设计一种高楼废水发电装置来解决上述问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种高楼废水发电装置。
本实用新型通过以下技术方案来实现上述目的：

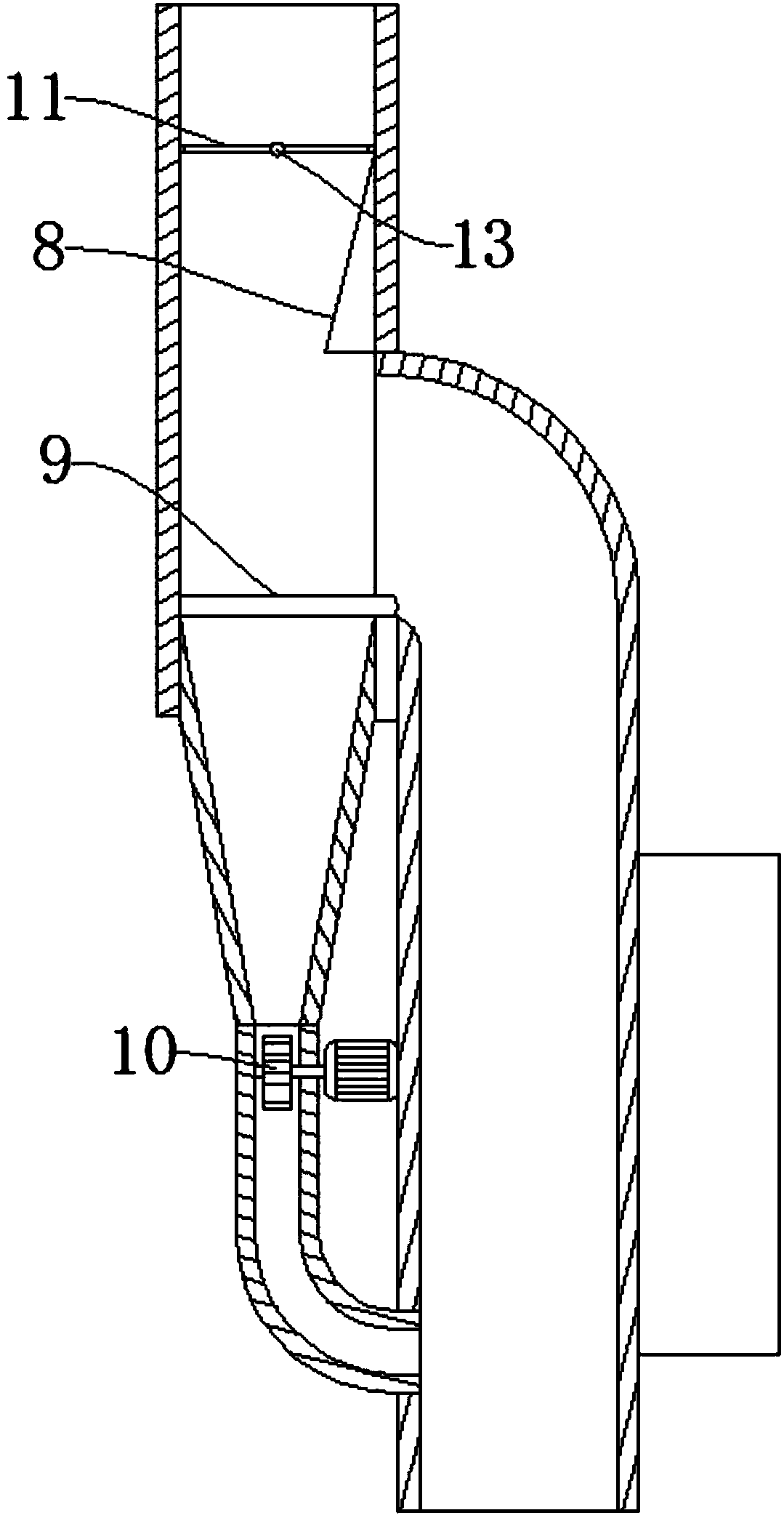

一种高楼废水发电装置，包括进水管，所述进水管下端设置有落水斗，所述进水管侧面下端设置有出渣管，所述进水管正面设置有步进电机，所述步进电机包括步进电机一和步进电机二，所述落水斗下端设置有出水管，所述出水管侧面设置有发电机，所述出渣管侧面设置有电池箱，所述进水管内部设置有挡板、引流板和过滤网，所述挡板上设置有转轴，所述出水管内设置有叶轮机。
为了进一步提高高楼废水发电装置的实用性，所述落水斗上端与所述进水管下端连通、下端则与所述出水管连通，所述出渣管上端与所述进水管侧面下端连通，所述出水管下端与所述出渣管侧面下端连通。
为了进一步提高高楼废水发电装置的实用性，所述步进电机二固定安装在所述进水管正面上端，其输出轴与所述转轴固定连接，所述转轴侧面上固定安装有所述挡板。
为了进一步提高高楼废水发电装置的实用性，所述步进电机一固定安装在所述进水管侧面下端与所述出渣管的连接处，其输出轴与所述过滤网侧面边缘固定连接，所述过滤网位于所述进水管内侧下端，其中，所述过滤网与所述出渣管上端管口齐平。
为了进一步提高高楼废水发电装置的实用性，所述叶轮机位于所述出水管上端，其输出轴与所述发电机输入轴固定连接，所述发电机还与所述电池箱电连接。
为了进一步提高高楼废水发电装置的实用性，所述引流板位于所述出渣管上端管口正上方的所述进水管内壁上。
有益效果在于：该高楼废水发电装置能够将高楼排放的废水中蕴藏的丰富势能进行回收并转化为电能，节能环保，实用性好。
