申请日2017.04.24
公开(公告)日2017.06.20
IPC分类号C02F11/12
摘要
一种水利工程用环保的污泥处理设备，所述水利工程用环保的污泥处理设备包括底板、位于所述底板上方的框体装置、位于所述框体装置上方的挤压装置、位于所述框体装置下方的支撑装置、位于所述支撑装置下方的卡住装置。本发明水利工程用环保的污泥处理设备能够对污泥进行彻底的烘干，烘干效率高，并且操作简单，方便对烘干后的污泥进行回收，人工劳动强度低，使用方便。
权利要求书

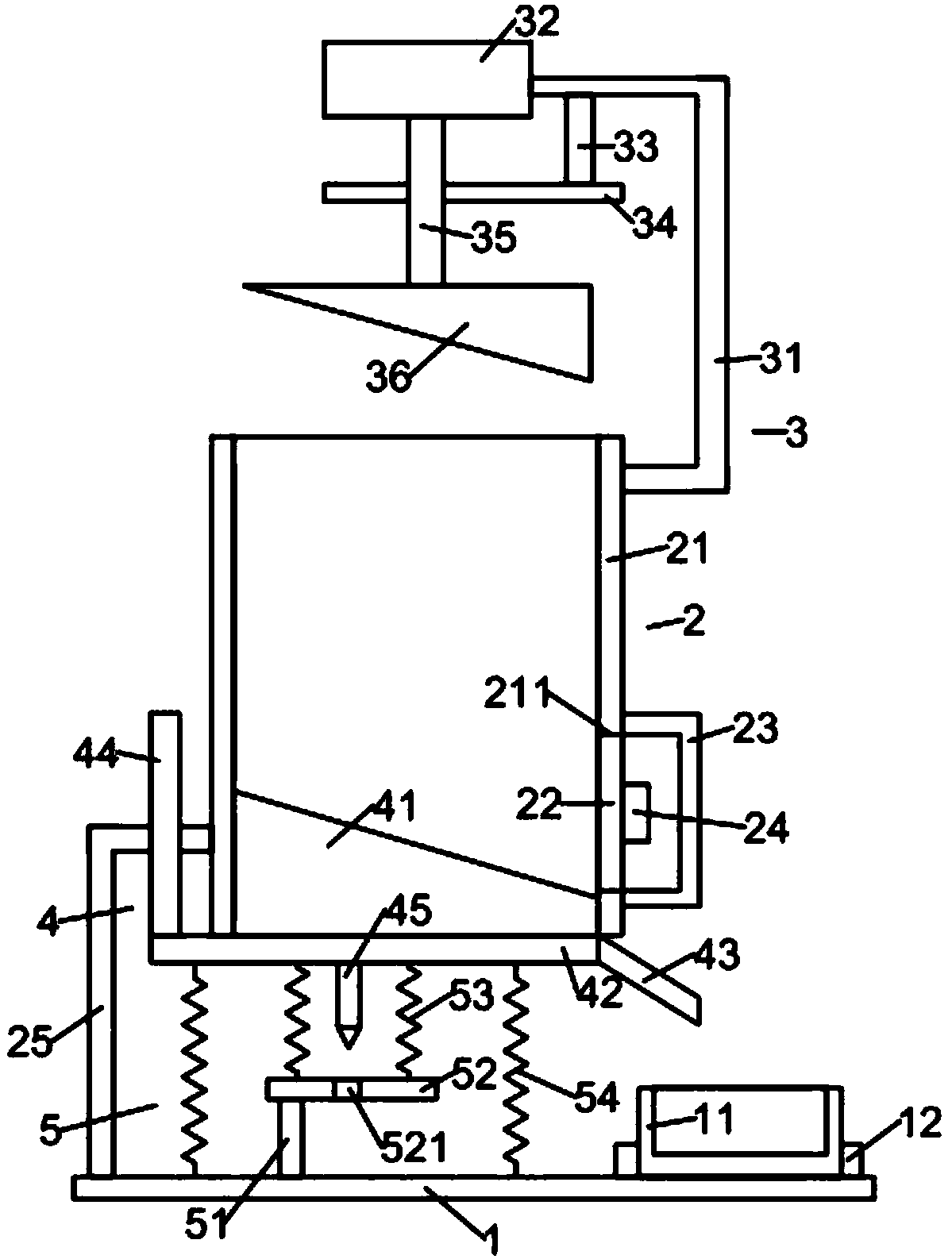

1.一种水利工程用环保的污泥处理设备，其特征在于：所述水利工程用环保的污泥处理设备包括底板、位于所述底板上方的框体装置、位于所述框体装置上方的挤压装置、位于所述框体装置下方的支撑装置、位于所述支撑装置下方的卡住装置，所述底板上设有位于其上方的回收箱、位于所述回收箱左右两侧的定位块，所述框体装置包括框体、设置于所述框体上的导热板、位于所述导热板右侧的保护框、收容于所述保护框内的加热棒、位于所述框体左侧的第一支架，所述挤压装置包括第二支架、设置于所述第二支架上端的电缸、设置于所述第二支架上的第一固定杆、位于所述第一固定杆下方的第一定位杆、位于所述电缸下方的推动杆、位于所述推动杆下方的挤压块，所述支撑装置包括支撑块、位于所述支撑块下方的支撑板、位于所述支撑板右侧的斜板、位于所述支撑板上方的第二定位杆、位于所述支撑板下方的竖杆，所述卡住装置包括支撑杆、位于所述支撑杆上方的横杆、位于所述横杆上方左右两侧的第一弹簧、位于所述横杆左右两侧的第二弹簧。
2.如权利要求1所述的水利工程用环保的污泥处理设备，其特征在于：所述定位块设有两个，所述定位块的下端与所述底板固定连接，所述定位块顶靠在所述回收箱的侧面上。
3.如权利要求2所述的水利工程用环保的污泥处理设备，其特征在于：所述框体的右表面设有第一通孔，所述导热板收容于所述第一通孔内且与所述框体固定连接，所述保护框的左端对准所述第一通孔且与所述框体的右表面固定连接，所述第一支架的上端与所述框体的侧面固定连接，所述第一支架的下端与所述底板固定连接。
4.如权利要求3所述的水利工程用环保的污泥处理设备，其特征在于：所述第二支架的下端与所述框体的右表面固定连接，所述第二支架的上端与所述电缸固定连接，所述第一固定杆的上端与所述第二支架固定连接，所述第一固定杆的下端与所述第一定位杆固定连接，所述推动杆的上端与所述电缸连接，所述推动杆贯穿所述第一定位杆的上下表面且与其滑动接触，所述推动杆的下端与所述挤压块的上表面固定连接。
5.如权利要求4所述的水利工程用环保的污泥处理设备，其特征在于：所述支撑块的侧面与所述框体的内表面滑动接触，所述支撑块的下表面与所述支撑板的上表面固定连接，所述斜板的上端与所述支撑板的右端固定连接，所述斜板的下端位于所述回收箱的上方，所述第二定位杆的下端与所述支撑板的上表面固定连接，所述第二定位杆贯穿所述第一支架的上下表面且与其滑动接触，所述竖杆的上端与所述支撑板的下表面固定连接。
6.如权利要求5所述的水利工程用环保的污泥处理设备，其特征在于：所述支撑杆的下端与所述底板固定连接，所述支撑杆的上端与所述横杆固定连接，所述横杆上设有贯穿其上下表面的第二通孔，所述第二通孔位于所述竖杆的下方，所述第一弹簧的下端与所述横杆固定连接，所述第一弹簧的上端与所述支撑板固定连接，所述第二弹簧的下端与所述底板固定连接，所述第二弹簧的上端与所述支撑板固定连接。
说明书
一种水利工程用环保的污泥处理设备
技术领域
本发明涉及污泥处理技术领域，尤其是涉及一种水利工程用环保的污泥处理设备。
背景技术
在水利工程中，会产生很多的污泥，这些污泥往往无法直接得到利用，而需要对其进行烘干后作为建筑材料使用。现有的污泥烘干装置无法对其进行彻底的烘干，并且烘干后需要人工收集，人工劳动强度大，操作繁琐，使用不便。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的水利工程用环保的污泥处理设备。
为达到本发明之目的，采用如下技术方案：
一种水利工程用环保的污泥处理设备，所述水利工程用环保的污泥处理设备包括底板、位于所述底板上方的框体装置、位于所述框体装置上方的挤压装置、位于所述框体装置下方的支撑装置、位于所述支撑装置下方的卡住装置，所述底板上设有位于其上方的回收箱、位于所述回收箱左右两侧的定位块，所述框体装置包括框体、设置于所述框体上的导热板、位于所述导热板右侧的保护框、收容于所述保护框内的加热棒、位于所述框体左侧的第一支架，所述挤压装置包括第二支架、设置于所述第二支架上端的电缸、设置于所述第二支架上的第一固定杆、位于所述第一固定杆下方的第一定位杆、位于所述电缸下方的推动杆、位于所述推动杆下方的挤压块，所述支撑装置包括支撑块、位于所述支撑块下方的支撑板、位于所述支撑板右侧的斜板、位于所述支撑板上方的第二定位杆、位于所述支撑板下方的竖杆，所述卡住装置包括支撑杆、位于所述支撑杆上方的横杆、位于所述横杆上方左右两侧的第一弹簧、位于所述横杆左右两侧的第二弹簧。
所述定位块设有两个，所述定位块的下端与所述底板固定连接，所述定位块顶靠在所述回收箱的侧面上。
所述框体的右表面设有第一通孔，所述导热板收容于所述第一通孔内且与所述框体固定连接，所述保护框的左端对准所述第一通孔且与所述框体的右表面固定连接，所述第一支架的上端与所述框体的侧面固定连接，所述第一支架的下端与所述底板固定连接。
所述第二支架的下端与所述框体的右表面固定连接，所述第二支架的上端与所述电缸固定连接，所述第一固定杆的上端与所述第二支架固定连接，所述第一固定杆的下端与所述第一定位杆固定连接，所述推动杆的上端与所述电缸连接，所述推动杆贯穿所述第一定位杆的上下表面且与其滑动接触，所述推动杆的下端与所述挤压块的上表面固定连接。
所述支撑块的侧面与所述框体的内表面滑动接触，所述支撑块的下表面与所述支撑板的上表面固定连接，所述斜板的上端与所述支撑板的右端固定连接，所述斜板的下端位于所述回收箱的上方，所述第二定位杆的下端与所述支撑板的上表面固定连接，所述第二定位杆贯穿所述第一支架的上下表面且与其滑动接触，所述竖杆的上端与所述支撑板的下表面固定连接。
所述支撑杆的下端与所述底板固定连接，所述支撑杆的上端与所述横杆固定连接，所述横杆上设有贯穿其上下表面的第二通孔，所述第二通孔位于所述竖杆的下方，所述第一弹簧的下端与所述横杆固定连接，所述第一弹簧的上端与所述支撑板固定连接，所述第二弹簧的下端与所述底板固定连接，所述第二弹簧的上端与所述支撑板固定连接。
与现有技术相比，本发明具有如下有益效果：本发明水利工程用环保的污泥处理设备能够对污泥进行彻底的烘干，烘干效率高，并且操作简单，方便对烘干后的污泥进行回收，人工劳动强度低，使用方便。
