申请日2017.05.09
公开(公告)日2017.07.18
IPC分类号C02F9/14; G05B19/05
摘要
本发明公开了一种远程污水处理系统，包括现场、现场仪表、可编程控制器、交换机、数据服务器、操作站，所述现场仪表将现场的信息传输给可编程控制器，可编程控制器将信息发送给交换机，所述交换机通过工业以太网与数据服务器，操作站与数据服务器连接。本发明结构简单，设计合理;通过仪表将现场的信息经由可编程控制器、交换机、数据服务器上传给操作站，工作人员通过操作站对现场进行相应的操作，从而实现了对污水的智能化处理，节约了人力，且操作更加精确，安全可靠，宜推广使用。
权利要求书

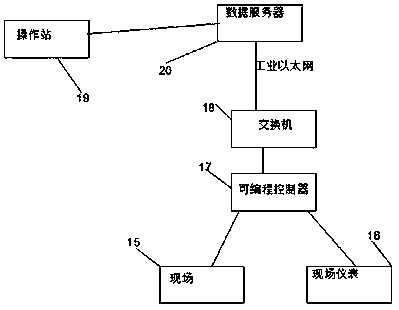

1.一种远程污水处理系统，包括现场(15)、现场仪表(16)、可编程控制器(17)、交换机(18)、数据服务器(20)、操作站(19)，其特征在于，所述现场仪表(16)将现场(15)的信息传输给可编程控制器(17)，可编程控制器(17)将信息发送给交换机(18)，所述交换机(18)通过工业以太网与数据服务器(20)，操作站(19)与数据服务器(20)连接，所述现场(15)包括沉降池(1)、离心机(3)、加药器(5)、反应器(6)、膜分离室(7)、微生物处理池(9)，所述沉降池(1)通过第一离心泵(2)与离心机(3)连接，离心机(3)与反应器(6)连接，所述加药器(5)通过计量泵(4)与反应器(6)连接，反应器(6)通过第二离心泵(8)与膜分离室(7)连接，膜分离室(7)连接与微生物处理池(9)连接。
2.根据权利要求1所述的一种远程污水处理系统，其特征在于，所述沉降池(1)底部设有网状隔板(14)，固体处理口设有输送带(13)。
3.根据权利要求1所述的一种远程污水处理系统，其特征在于，所述离心机(3)底部设有固体接收器(12)，且固体接收器(12)中设有高度检测器(11)及输送带(13)。
4.根据权利要求1所述的一种远程污水处理系统，其特征在于，所述沉降池(1)、离心机(3)、加药器(5)、反应器(6)、膜分离室(7)、微生物处理池(9)中均设有温度检测仪、液位检测仪。
5.根据权利要求1所述的一种远程污水处理系统，其特征在于，所述微生物处理池(9)中设有加热器(10)。
6.根据权利要求1所述的一种远程污水处理系统，其特征在于，所述计量泵(4)的出口管线上设有电磁控制阀，反应器(6)内设有污水组分检测仪。
7.根据权利要求1所述的一种远程污水处理系统，其特征在于，所述微生物处理池(9)的出口管线与达标水池连接，根据实际情况在管线上安装电磁控制阀。
说明书
一种远程污水处理系统
技术领域
本发明涉及化工领域，尤其涉及一种远程污水处理系统。
背景技术
随着社会的快速发展，污水的产生量也越来越大，如不能及时对污水进行处理会对环境造成污染，传统的污水处理人的工作量较大，且处理精确度不高，容易造成资源的浪费。 因此，如何在污水处理中解放人力，提高污水的处理精度使化学物质得到有效利用，一直是全社会面临的难题。
发明内容
本发明的目的在于提供一种远程污水处理系统，以解决上述技术问题。
为实现上述目的本发明采用以下技术方案：
一种远程污水处理系统，包括现场、现场仪表、可编程控制器、交换机、数据服务器、操作站，所述现场仪表将现场的信息传输给可编程控制器，可编程控制器将信息发送给交换机，所述交换机通过工业以太网与数据服务器，操作站与数据服务器连接，所述现场包括沉降池、离心机、加药器、反应器、膜分离室、微生物处理池，所述沉降池通过第一离心泵与离心机连接，离心机与反应器连接，所述加药器通过计量泵与反应器连接，反应器通过第二离心泵与膜分离室连接，膜分离室连接与微生物处理池连接。
优选的，所述沉降池底部设有网状隔板，固体处理口设有输送带。
优选的，所述离心机底部设有固体接收器，且固体接收器中设有高度检测器及输送带。
优选的，所述沉降池、离心机、加药器、反应器、膜分离室、微生物处理池中均设有温度检测仪、液位检测仪。
优选的，所述微生物处理池中设有加热器。
优选的，所述计量泵的出口管线上设有电磁控制阀，反应器内设有污水组分检测仪。
优选的，所述微生物处理池的出口管线与达标水池连接，根据实际情况在管线上安装电磁控制阀。
与现有技术相比，本发明具有以下优点：本发明结构简单，设计合理;通过计算机及检测仪使其测量精度更高，利用机器控制加药量，其更加精确防止资源的浪费，利用检测仪、控制器、计算机代替大量的人工操作，解放了人力同时节约了成本，安全可靠，宜推广使用。
