申请日2017.04.28
公开(公告)日2017.11.28
IPC分类号G01D11/30
摘要
一种污水处理中可活动式污泥浓度仪的固定安装装置，涉及仪表安装装置的设计技术领域。本实用新型包括紧固件外卡套、紧固件内嵌件、固定支架，固定支架一端与水槽连接，另一端通过管卡连接紧固件内嵌件;紧固件内嵌件包括内嵌件套管、连体设置于内嵌件套管下方的承压卡块，在内嵌件套管与承压卡块的连接处设置外螺纹段;紧固件外卡套套置于紧固件内嵌件的外侧，在紧固件外卡套的内侧上部设置与紧固件内嵌件的外螺纹段相配合的内螺纹段;在紧固件外卡套的内侧下部设置压块。本实用新型结构简单、成本低廉且极为实用，出污泥浓度仪外，亦可用于各种管状固定的仪表或设备。
权利要求书
1.一种污水处理中可活动式污泥浓度仪的固定安装装置，其特征在于：包括紧固件外卡套、紧固件内嵌件、固定支架，所述固定支架一端与水槽连接，另一端通过管卡连接紧固件内嵌件;所述紧固件内嵌件包括内嵌件套管、连体设置于内嵌件套管下方的承压卡块，在所述内嵌件套管与承压卡块的连接处设置外螺纹段;所述紧固件外卡套套置于紧固件内嵌件的外侧，在紧固件外卡套的内侧上部设置与紧固件内嵌件的外螺纹段相配合的内螺纹段;在所述紧固件外卡套的内侧下部设置压块，提供向内的压力作用于紧固件内嵌件的承压卡块。
说明书
一种污水处理中可活动式污泥浓度仪的固定安装装置
技术领域
本实用新型涉及仪表安装装置的设计技术领域。
背景技术
现代工厂生产中，许多场合需要使用污泥浓度分析仪，而污泥浓度分析仪的探头一定要安装在支架上，要确保浓度仪插入需检测的污泥中。传统污泥浓度仪的安装只能起到固定作用，若被测物的液位过低则可能会测不到读数，影响测量结果。
实用新型内容
本实用新型目的在于针对以上问题，提供一种使用方便、可调节的污水处理中可活动式污泥浓度仪的固定安装装置。
本实用新型包括紧固件外卡套、紧固件内嵌件、固定支架，所述固定支架一端与水槽连接，另一端通过管卡连接紧固件内嵌件;所述紧固件内嵌件包括内嵌件套管、连体设置于内嵌件套管下方的承压卡块，在所述内嵌件套管与承压卡块的连接处设置外螺纹段;所述紧固件外卡套套置于紧固件内嵌件的外侧，在紧固件外卡套的内侧上部设置与紧固件内嵌件的外螺纹段相配合的内螺纹段;在所述紧固件外卡套的内侧下部设置压块，提供向内的压力作用于紧固件内嵌件的承压卡块。

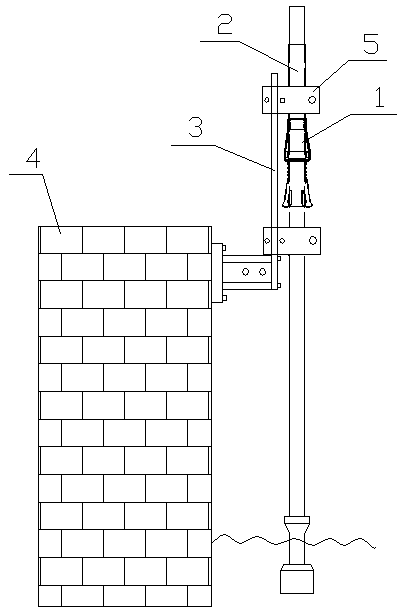

本实用新型在使用时，通过钢性固定装置及管卡把紧固件内嵌件的套管固定在水槽的平台上，将污泥浓度的外套管从下端插入紧固件的外套管中，在内嵌件的外套管上套上紧固件外卡套并旋紧固定，即可利用内嵌件的承压卡块抱死污泥浓度探头的外套管。该固定装置可通过松开紧固件外卡套，提升或降低套管高度来随时调节污泥浓度仪探头的高度。本实用新型结构简单、成本低廉且极为实用，出污泥浓度仪外，亦可用于各种管状固定的仪表或设备。
