申请日2017.04.28
公开(公告)日2017.11.28
IPC分类号C02F9/04; C02F101/16
摘要
本实用新型涉及一种工业含氨氮废水处理装置，包括依次连通的调节池、化学反应池、澄清池、石英砂滤池、用于向化学反应池中添加氯水混合物的加氯设备，化学反应池与调节池通过废水进水管连接，加氯设备通过氯水混合物管道与化学反应池连通，废水进水管上设置有泵，工业含氨氮废水处理装置还包括两端分别与废水进水管、氯水混合物管道连通的分流管。将加氯设备中的氯水混合物分流到两条管路中，通过一条管路将氯水混合物引至化学反应池内的废水中与氨氮等元素发生化学反应，并通过另一条管路将氯水混合物引至进废水进水管内的废水中，使得废水在进入化学反应池之前即与氯发生化学反应。
权利要求书

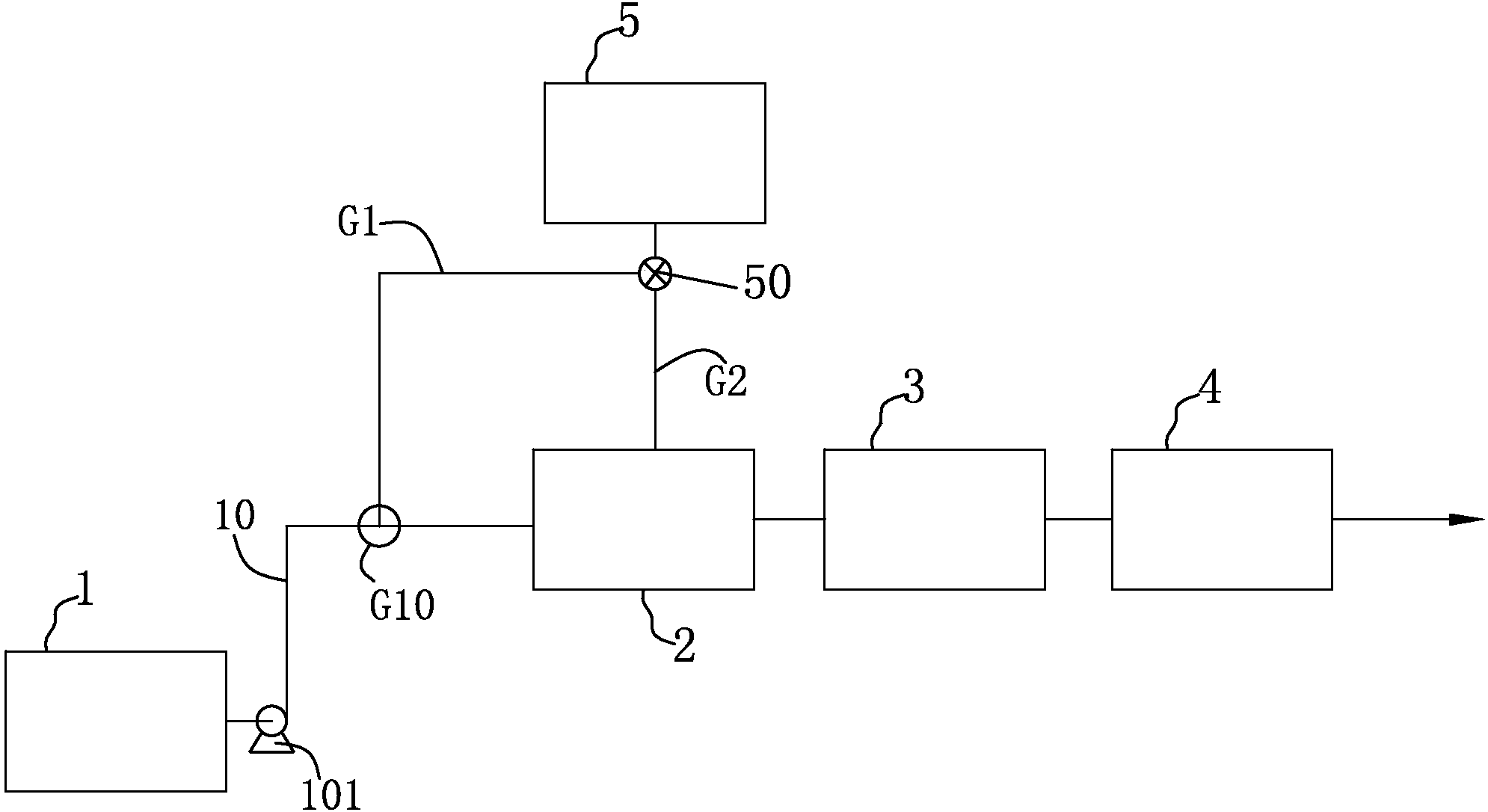

1.一种工业含氨氮废水处理装置，包括依次连通的调节池(1)、化学反应池(2)、澄清池(3)、石英砂滤池(4)、用于向所述的化学反应池(2)中添加氯水混合物的加氯设备(5)，所述化学反应池(2)与所述调节池(1)通过废水进水管(10)连接，所述加氯设备(5)通过氯水混合物管道(G2)与所述化学反应池(2)连通，所述废水进水管(10)上设置有泵(101)，其特征在于：所述工业含氨氮废水处理装置还包括两端分别与所述废水进水管(10)、所述氯水混合物管道(G2)连通的分流管(G1)，以及设置在所述废水进水管(10)上用于将氯水混合物与废水进行混合的混合器(G10)。
2.根据权利要求1所述的工业含氨氮废水处理装置，其特征在于：所述分流管(G1)与废水进水管(10)连接处位于所述废水进水管(10)上的泵(101)与所述化学反应池(2)之间。
3.根据权利要求1所述的工业含氨氮废水处理装置，其特征在于：所述混合器(G10)设于所述分流管(G1)与所述废水进水管(10)的连接处。
4.根据权利要求1所述的工业含氨氮废水处理装置，其特征在于：所述氯水混合物管道(G2)与所述分流管(G1)之间设置有流量调节阀(50)。
5.根据权利要求1所述的工业含氨氮废水处理装置，其特征在于：所述加氯设备(5)包括增压泵和水射器，所述的氯水混合物管道(G2)的一端与所述水射器的出口连通，另一端与所述化学反应池(2)连通。
说明书
工业含氨氮废水处理装置
技术领域
本实用新型涉及一种工业含氨氮废水处理装置。
背景技术
含氟含氨氮废水污染成分复杂，污染性强，可生化性差，总溶解固体盐(TDS)、氨氮和氟化物含量高等特点。目前对这种类型的废水没有成熟有效的处理方法，一般情况下在经过简单的除氟处理后，只能排入城市污水处理厂集中处理。由于该类废水可生化性差(BOD/COD<0.1)，且由于城市污水处理厂工艺技术的局限性，出水中总氮往往不达标，容易导致排放水体的富营养化，特别是对某些特定污染物(比如氟)不能有效去除而只能靠稀释降低浓度。面临日趋严重的生态环境，国家要求工业企业必须贯彻“节能减排”的方针政策。
现有技术中，工业含氨氮废水处理装置一般包括调节池、用于除氨氮的化学反应池、用于沉淀并除去废水中的悬浮物的澄清池、进一步过滤的石英砂滤池，氨氮的去除，一般是将氯水混合物通入到化学反应池中与废水中的氨氮发生化学反应以将其去除，通常做法是将买来的液态氯，气化后高压送到水射器中，从水射器中射出氯水混合物，经管道通入反应池内与废水中的氨氮物质进行化学反应，以除去废水中氨氮，但是化学反应池一般都是敞口的，氯气进入到化学反应池后，会有较多氯气还没反应就逸出到空气中，既降低了反应效率，提高了处理成本，又污染环境，还会对操作人员身体健康造成不利影响。
实用新型内容
本实用新型要解决的技术问题是提供一种改进的工业含氨氮废水处理装置。
为了解决上述技术问题，本实用新型采用的一种技术方案是：
一种工业含氨氮废水处理装置，包括依次连通的调节池、化学反应池、澄清池、石英砂滤池、用于向化学反应池中添加氯水混合物的加氯设备，化学反应池与调节池通过废水进水管连接，加氯设备通过氯水混合物管道与化学反应池连通，废水进水管上设置有泵，工业含氨氮废水处理装置还包括两端分别与废水进水管、氯水混合物管道连通的分流管，以及设置在废水进水管上用于将氯水混合物与废水进行混合的混合器。
优选地，分流管与废水进水管连接处位于废水进水管上的泵与化学反应池之间。
优选地，混合器设于分流管与废水进水管的连接处。通过混合器，使得氯水混合物与废水之间加速混合，以便氯与废水中氨氮等元素充分发生化学反应。
优选地，氯水混合物管道与分流管之间设置有流量调节阀。
优选地，加氯设备包括增压泵和水射器，氯水混合物管道的一端与水射器的出口连通，另一端与化学反应池连通。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
本实用新型的工业含氨氮废水处理装置根据现有技术存在问题，通过设计改进，将加氯设备中的氯水混合物分流到两条管路中，通过一条管路将氯水混合物引至化学反应池内的废水中与氨氮等元素发生化学反应，并通过另一条管路将氯水混合物引至进废水进水管内的废水中，使得废水在进入化学反应池之前即与氯发生化学反应，在保证系统整体上稳定运行和设备压力要求不变的前提下，一方面，有效避免或降低氯水混合物全部从反应池的上方加入而导致的氯水混合物逸出至空气中，从而减轻了对环境的污染和对操作人员身体健康的损害，另一方面，可以使除氨氮反应更充分，提高废水处理效率和避免了原材料的浪费。
