申请日2017.05.09
公开(公告)日2017.12.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种微生物技术净化污水装置，其结构包括污水进水管、固液分离池、富菌池、过渡池、中性池、净化池、清水出水管、远传水表、聚氨酯阻隔层、清水池，污水进水管设在固液分离池的侧面并与之将联通，固液分离池、富菌池、过渡池、中性池、净化池设有通孔，固液分离池、富菌池、过渡池、中性池、净化池通过通孔依次进行连接，净化池通过聚氨酯阻隔层与清水池相连接，清水池与清水出水管相连通，清水出水管与远传水表螺纹连接;远传水表由外螺纹接口、表体、机芯、计数器、电子采集发讯模块组成，表体两侧设有对称的外螺纹接口，本实用新型通过设有远传水表，能对净化的水量进行统计，并将数据进行记录并保存，便于观察。
权利要求书

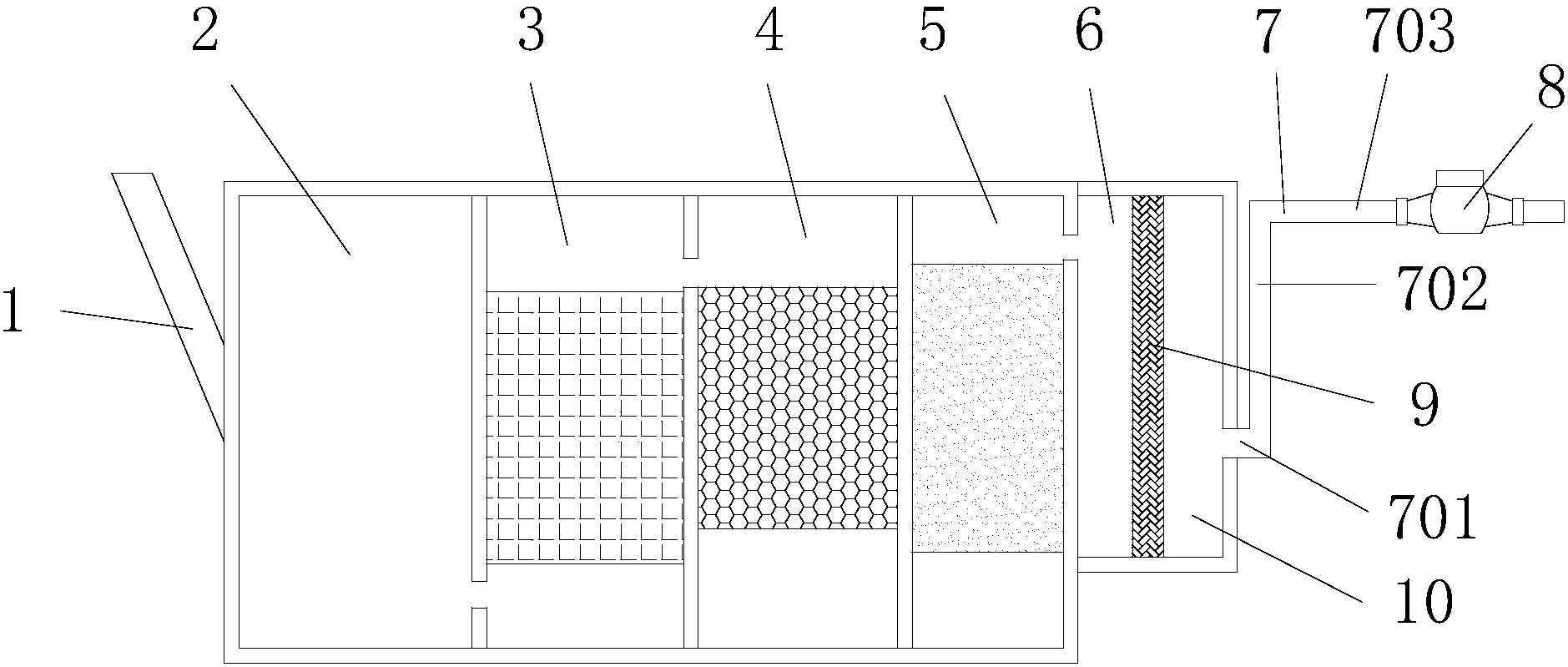

1.一种微生物技术净化污水装置，其结构包括污水进水管(1)、固液分离池(2)、富菌池(3)、过渡池(4)、中性池(5)、净化池(6)、清水出水管(7)、远传水表(8)、聚氨酯阻隔层(9)、清水池(10)，所述污水进水管(1)设在固液分离池(2)的侧面并与之相联通，所述固液分离池(2)、富菌池(3)、过渡池(4)、中性池(5)、净化池(6)设有通孔(11)，所述固液分离池(2)、富菌池(3)、过渡池(4)、中性池(5)、净化池(6)通过通孔(11)依次进行连接，所述净化池(6)通过聚氨酯阻隔层(9)与清水池(10)相连接，其特征在于：
所述清水池(10)与清水出水管(7)相连通，所述清水出水管(7)与远传水表(8)螺纹连接;
所述远传水表(8)由外螺纹接口(801)、表体(802)、机芯(803)、计数器(804)、电子采集发讯模块(805)组成，所述表体(802)两侧设有对称的外螺纹接口(801)，所述表体(802)内部设有机芯(803)，所述表体(802)顶部设有计数器(804)，所述计数器(804)与机芯(803)相连接，所述计数器(804)与电子采集发讯模块(805)相连接，所述清水出水管(7)设有内螺纹接口(701)，所述内螺纹接口(701)与外螺纹接口(801)相啮合。
2.根据权利要求1所述的一种微生物技术净化污水装置，其特征在于：所述表体(802)顶部设有上盖(806)，所述上盖(806)通过铰链(807)与表体(802)活动连接。
3.根据权利要求2所述的一种微生物技术净化污水装置，其特征在于：所述上盖(806)为圆形，厚度为0.5cm。
4.根据权利要求1所述的一种微生物技术净化污水装置，其特征在于：所述清水出水管(7)由下横管(701)、竖管(702)、上横管(703)组成，所述下横管(701)与竖管(702)垂直连接，所述竖管(702)与上横管(703)垂直连接。
5.根据权利要求4所述的一种微生物技术净化污水装置，其特征在于：所述下横管(701)与上横管(703)相互平行。
6.根据权利要求4所述的一种微生物技术净化污水装置，其特征在于：所述下横管(701)一端与清水池(10)相连接，所述下横管(701)另一端与竖管(702)相连接。
说明书
一种微生物技术净化污水装置
技术领域
本实用新型是一种微生物技术净化污水装置，属于污水净化领域。
背景技术
在生活污水及农场污水处理技术中，通常需要较大的存储容积，需要添加化工物料运行、清淤周期短。
现有技术公开了申请号为：02204470.1的一种微生物技术净化污水装置包括污水输入管、固液分离池、富菌池入口、富菌池、PVC软性填料、过滤池入口、颗粒过滤层、中性池入口、中性池、渗透层、净化池入口、净化池、聚氨酯阻隔层、清水池、清水溢流口、CH4输出管。本实用新型的污水净化装置利用微生物分解有机质的特殊功能，在固液分离池、富菌池、过滤池和中性池中，分别培植了三种不同的微生物。在固液分离池中，微生物直接分解污水中的固形物，污水中的物质出现比重差，所含物质悬浮或沉淀。在富菌池中，微生物分解低浓度污水中的化学耗氧量COD和生化耗氧量BOD。在过滤池和中性池中，微生物直接吸收污水中的可溶性物质和半悬浮物质。经过微生物吸收、分解后的水再通过聚氨酯的阻隔作用，把少量随水而流的微生物拦截住，最后排出的水是净化水，可回收利用。全工艺过程还产生CH4可燃气体，可提供能源。但现有技术无法统计净化的水流量，不便于进行观察。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种微生物技术净化污水装置，以解决现有技术无法统计净化的水流量，不便于进行观察。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种微生物技术净化污水装置，其结构包括污水进水管、固液分离池、富菌池、过渡池、中性池、净化池、清水出水管、远传水表、聚氨酯阻隔层、清水池，所述污水进水管设在固液分离池的侧面并与之将联通，所述固液分离池、富菌池、过渡池、中性池、净化池设有通孔，所述固液分离池、富菌池、过渡池、中性池、净化池通过通孔依次进行连接，所述净化池通过聚氨酯阻隔层与清水池相连接，所述清水池与清水出水管相连通，所述清水出水管与远传水表螺纹连接;所述远传水表由外螺纹接口、表体、机芯、计数器、电子采集发讯模块组成，所述表体两侧设有对称的外螺纹接口，所述表体内部设有机芯，所述表体顶部设有计数器，所述计数器与机芯相连接，所述计数器与电子采集发讯模块相连接，所述清水出水管设有内螺纹接口，所述内螺纹接口与外螺纹接口相啮合。
进一步地，所述表体顶部设有上盖，所述上盖通过铰链与表体活动连接。
进一步地，所述上盖为圆形，厚度为0.5cm。
进一步地，所述清水出水管由下横管、竖管、上横管组成，所述下横管与竖管垂直连接，所述竖管与上横管垂直连接。
进一步地，所述下横管与上横管相互平行。
进一步地，所述下横管一端与清水池相连接，所述下横管另一端与竖管相连接。
进一步地，所述电子采集发讯模块能够完成信号采集、数据处理、存储并将数据通过通信线路上传给终端。
进一步地，所述表体由硬度较高的金属或塑料做成，表面进行防锈处理。
本实用新型的一种微生物技术净化污水装置，通过设有远传水表，能对净化的水量进行统计，并将数据进行记录并保存，便于观察。
