申请日2017.04.24
公开(公告)日2017.12.08
IPC分类号C02F9/06
摘要
本实用新型提供了一种地埋式一体化污水处理设备，其特征在于：包括玻璃钢壳体，玻璃钢壳体内依次设有相互连通的絮凝沉降池、水解池、氧化池、二沉池、过滤吸附池、消毒池和污泥池，玻璃钢壳体上方设有曝气管道系统和气提管道系统。本实用新型地埋式一体化污水处理设备通过壳体内部连通，减少管路，玻璃钢材质的壳体耐腐蚀，结构稳固，使用寿命长;在氧化池添加电解池，有利于进一步提高污水净化程度，污水处理高效节能。
权利要求书
1.地埋式一体化污水处理设备，其特征在于：包括玻璃钢壳体(10)，玻璃钢壳体(10)内依次设有相互连通的絮凝沉降池(1)、水解池(2)、氧化池(3)、二沉池(4)、过滤吸附池(5)、消毒池(6)和污泥池(7)，玻璃钢壳体(10)上方设有曝气管道系统(8)和气提管道系统(9)，曝气管道系统(8)和气提管道系统(9)相互连通，曝气管道系统(8)伸入玻璃钢壳体(10)内与絮凝沉降池(1)、氧化池(3)、二沉池(4)和消毒池(6)连通，气提管道系统(9)伸入玻璃钢壳体(10)内与絮凝沉降池(1)、水解池(2)、氧化池(3)、二沉池(4)、消毒池(6)和污泥池(7)连通，絮凝沉降池(1)和水解池(2)之间通过三角堰(23)连通，过滤吸附池(5)底部与消毒池(6)连通。
2.由权利要求1所述的地埋式一体化污水处理设备，其特征在于：絮凝沉降池(1)包括絮凝池拆板(11)、斜管填料(12)、泥斗(13)、加药箱(14)和加药泵(15)，絮凝池拆板(11)和斜管填料(12)分别位于絮凝沉降池(1)两侧，絮凝池拆板(11)和斜管填料(12)之间设有隔板，隔板上部设有连通孔，泥斗(13)位于斜管填料(12)下方，加药箱(14)和加药泵(15)位于玻璃钢壳体(10)上方。
3.由权利要求1所述的地埋式一体化污水处理设备，其特征在于：水解池(2)包括若干个布水管(21)和弹性填料(22)，弹性填料(22)位于布水管(21)上方。
4.由权利要求1所述的地埋式一体化污水处理设备，其特征在于：氧化池(3)包括组合填料(31)，组合填料(31)下方设有微孔曝气器(32)，微孔曝气器(32)与曝气管道系统(8)连通。
5.由权利要求1所述的地埋式一体化污水处理设备，其特征在于：过滤吸附池(5)包括布水器(51)、滤料(52)和滤头(53)，滤料(52)位于滤头(53)上方，布水器(51)位于滤料(52)上方。
6.由权利要求1所述的地埋式一体化污水处理设备，其特征在于：消毒池(6)连通有二氧化氯发生器(61)，二氧化氯发生器(61)位于玻璃钢壳体(10)上方。
7.由权利要求1所述的地埋式一体化污水处理设备，其特征在于：过滤吸附池(5)和消毒池(6)连通处设有气水反冲装置(62)。
8.由权利要求1-7其中之一所述的地埋式一体化污水处理设备，其特征在于：气提管道系统(9)包括第一气体管(91)、第二气体管(92)、第三气体管(93)、第四气体管(94)和第五气体管(95)，第一气体管(91)伸入絮凝沉降池(1)内，第二气体管(92)伸入水解池(2)内，第三气体管(93)伸入氧化池(3)内，第四气体管(94)伸入二沉池(4)，第五气体管(95)伸入污泥池(7)内。
9.由权利要求8所述的地埋式一体化污水处理设备，其特征在于：曝气管道系统(8)包括风机(80)，风机(80)分别连通有第一曝气管道(81)、第二曝气管道(82)、第三曝气管道(83)和第四曝气管道(84)，第一曝气管道(81)伸入絮凝沉降池(1)与第一气体管(91)连通，第二曝气管道(82)与微孔曝气器(32)连通，第三曝气管道(83)伸入二沉池(4)内与第四气体管(94)连通，第四曝气管道(84)与气水反冲装置(62)连通。
10.由权利要求1-7其中之一所述的地埋式一体化污水处理设备，其特征在于：玻璃钢壳体(10)外设有检修房(100)，检修房(100)设有与外界连通的检修通道(101)。
说明书
地埋式一体化污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体地说，是涉及一种地埋式一体化污水处理设备。
背景技术
地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点，使得该系统具有很广的应用前景和推广价值。
目前，传统的地埋式污水处理设备初沉后直接氧化，污水处理不彻底，且各部件之间通过管道连通，管道易被腐蚀，使用寿命短，设备埋入地下后，维护不便。
实用新型内容
本实用新型的目的在于克服上述传统技术的不足之处，提供一种污水处理效果好、维护方便、使用寿命长的地埋式一体化污水处理设备。
本实用新型的技术方案是：
地埋式一体化污水处理设备，其特征在于：包括玻璃钢壳体，玻璃钢壳体内依次设有相互连通的絮凝沉降池、水解池、氧化池、二沉池、过滤吸附池、消毒池和污泥池，玻璃钢壳体上方设有曝气管道系统和气提管道系统，曝气管道系统和气提管道系统相互连通，曝气管道系统伸入玻璃钢壳体内与絮凝沉降池、氧化池、二沉池和消毒池连通，气提管道系统伸入玻璃钢壳体内与絮凝沉降池、水解池、氧化池、二沉池、消毒池和污泥池连通，絮凝沉降池和水解池之间通过三角堰连通，过滤吸附池底部与消毒池连通。
一种具体优化方案，絮凝沉降池包括絮凝池拆板、斜管填料、泥斗、加药箱和加药泵，絮凝池拆板和斜管填料分别位于絮凝沉降池两侧，絮凝池拆板和斜管填料之间设有隔板，隔板上部设有连通孔，泥斗位于斜管填料下方，加药箱和加药泵位于玻璃钢壳体上方。
一种具体优化方案，水解池包括若干个布水管和弹性填料，弹性填料位于布水管上方。
一种具体优化方案，氧化池包括组合填料，组合填料下方设有微孔曝气器，微孔曝气器与曝气管道系统连通。
一种具体优化方案，过滤吸附池包括布水器、滤料和滤头，滤料位于滤头上方，布水器位于滤料上方。
一种具体优化方案，消毒池连通有二氧化氯发生器，二氧化氯发生器位于玻璃钢壳体上方。
一种具体优化方案，过滤吸附池和消毒池连通处设有气水反冲装置。
一种具体优化方案，气提管道系统包括第一气体管、第二气体管、第三气体管、第四气体管、第五气体管和第六气体管，第一气体管伸入絮凝沉降池内，第二气体管伸入水解池内，第三气体管伸入氧化池内，第四气体管伸入二沉池，第五气体管伸入过滤吸附池内，第六气体管伸入消毒池内。
一种具体优化方案，曝气管道系统包括风机，风机分别连通有第一曝气管道、第二曝气管道、第三曝气管道和第四曝气管道，第一曝气管道伸入絮凝沉降池与第一气体管连通，第二曝气管道与微孔曝气器连通，第三曝气管道伸入二沉池内与第四气体管连通，第四曝气管道与气水反冲装置连通。
一种具体优化方案，玻璃钢壳体外设有检修房，检修房设有与外界连通的检修通道。
可减少维护。
本实用新型地埋式一体化污水处理设备通过壳体内部连通，减少管路，玻璃钢材质的壳体耐腐蚀，结构稳固，使用寿命长;在氧化池添加电解池，有利于进一步提高污水净化程度，污水处理高效节能。

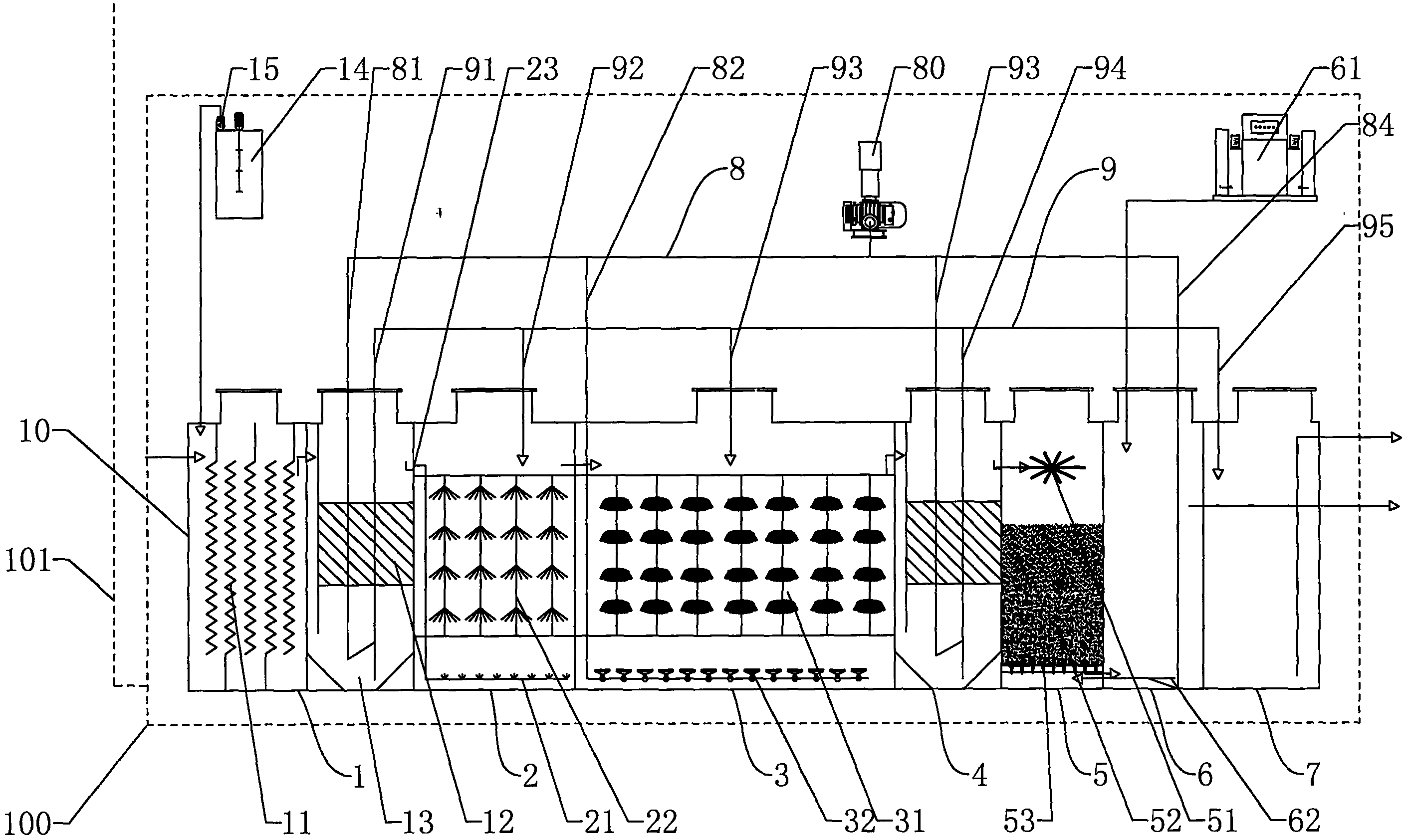

下面结合附图和具体实施方式对本实用新型作进一步说明。
