申请日2017.04.24
公开(公告)日2017.12.01
IPC分类号C02F11/14
摘要
本实用新型公开了一种污泥塘泥水混合物快速脱水的系统，其包括通过管道依次连通的泥浆泵、混凝反应区、絮凝反应区和滤水装置;所述污泥塘泥水混合物快速脱水的系统还包括：混凝剂添加装置，其与混凝反应区连通;絮凝剂添加装置，其与絮凝反应区连通;其中，所述泥浆泵设置于污泥塘中，所述混凝反应区为蛇形弯管，所述絮凝反应区为蛇形弯管。本实用新型提供的一种污泥塘泥水混合物快速脱水的系统，脱水效率高，系统工艺组成简单，在分离悬浮物和水的同时可去除部分COD、氮、磷等物质，提高过滤出水的水质，降低后续水处理负荷。
权利要求书
1.一种污泥塘泥水混合物快速脱水的系统，其特征在于，包括通过管道依次连通的泥浆泵、混凝反应区、絮凝反应区和滤水装置;
所述污泥塘泥水混合物快速脱水的系统还包括：混凝剂添加装置，其与混凝反应区连通;絮凝剂添加装置，其与絮凝反应区连通;
其中，所述泥浆泵设置于污泥塘中，所述混凝反应区为蛇形弯管，所述絮凝反应区为蛇形弯管。
2.根据权利要求1所述的污泥塘泥水混合物快速脱水的系统，其特征在于，还包括：脱水平台，其包括平台部、导流槽以及与导流槽连通的排水管道;滤水装置放置于脱水平台的平台部上。
3.根据权利要求2所述的污泥塘泥水混合物快速脱水的系统，其特征在于，所述导流槽围绕平台部四周设置。
4.根据权利要求2所述的污泥塘泥水混合物快速脱水的系统，其特征在于，所述平台部包括多个平台分部，每两个平台分部之间均设有一导流槽，滤水装置放置平台分部上。
5.根据权利要求4所述的污泥塘泥水混合物快速脱水的系统，其特征在于，平台部的四周设有环形的导流槽，每两个平台分部之间设置的导流槽均与该环形的导流槽连通。
6.根据权利要求1所述的污泥塘泥水混合物快速脱水的系统，其特征在于，所述滤水装置为土工管袋。
7.根据权利要求1所述的污泥塘泥水混合物快速脱水的系统，其特征在于，所述混凝剂添加装置通过设有加药泵的管道连通设于泥浆泵与混凝反应区之间的管道。
8.根据权利要求1所述的污泥塘泥水混合物快速脱水的系统，其特征在于，所述絮凝剂添加装置通过设有加药泵的管道连通设于混凝反应区与絮凝反应区之间的管道。
9.根据权利要求7或8所述的污泥塘泥水混合物快速脱水的系统，所述加药泵为机械隔膜计量泵。
10.根据权利要求1所述的污泥塘泥水混合物快速脱水的系统，其特征在于，泥浆泵与混凝反应区之间的管道上设有流量计。
说明书
一种污泥塘泥水混合物快速脱水的系统
技术领域
本实用新型属于污泥处理技术领域，更具体地说，涉及垃圾填埋场污泥塘泥水混合物快速脱水的系统。
背景技术
污泥是城市污水处理厂净化污水过程中污水中污染物被吸附、转移或固体悬浮物沉淀而形成的产物。国内某些污水处理厂由于在设计和建设中未能配齐相应的设施，市政污泥直接运至垃圾填埋场，逐渐形成污泥塘。降雨、山体泉眼、垃圾渗滤液的影响使得污泥塘表层泥水结合层含水率高达90%以上。
传统的机械脱水(如板框压滤、离心脱水)设备采购、加工时间长，投资高，且对场地条件要求高，电力及人工成本耗费大，处理量小，达不到应急项目的工期要求。
实用新型内容
为了解决上述技术问题，急需开发出一套满足工期要求、成本低的污泥塘泥水混合物快速脱水的系统。
本实用新型提供的一种污泥塘泥水混合物快速脱水的系统，包括通过管道依次连通的泥浆泵、混凝反应区、絮凝反应区和滤水装置;
所述污泥塘泥水混合物快速脱水的系统还包括：混凝剂添加装置，其与混凝反应区连通;絮凝剂添加装置，其与絮凝反应区连通;
其中，所述泥浆泵设置于污泥塘中，所述混凝反应区为蛇形弯管，所述絮凝反应区为蛇形弯管。
上述的污泥塘泥水混合物快速脱水的系统，还包括：脱水平台，其包括平台部、导流槽以及与导流槽连通的排水管道;滤水装置放置于脱水平台的平台部上。
作为其中一优选技术方案，所述导流槽围绕平台部四周设置。
作为另一优选技术方案，所述平台部包括多个平台分部，每两个平台分部之间均设有一导流槽，滤水装置放置平台分部上。
平台部的四周设有环形导流槽，每两个平台分部之间设置的导流槽均与该环形导流槽连通。
所述滤水装置为土工管袋。
所述混凝剂添加装置通过设有加药泵的管道连通设于泥浆泵与混凝反应区之间的管道。
所述絮凝剂添加装置通过设有加药泵的管道连通设于混凝反应区与絮凝反应区之间的管道。
所述加药泵为机械隔膜计量泵。
泥浆泵与混凝反应区之间的管道上设有流量计。
本实用新型能够达到如下技术效果：
本实用新型提供的一种污泥塘泥水混合物快速脱水的系统，脱水效率高，系统工艺组成简单，在分离悬浮物和水的同时可去除部分COD、氮、磷等物质，提高过滤出水的水质，降低后续水处理负荷。与传统机械脱水相比(板框脱水、离心脱水)，其投资和运行成本低，处理量大，污泥经脱水后再进行固化或填埋具有很高的稳定性和安全性，整个系统具有良好的经济效益和环境效益。

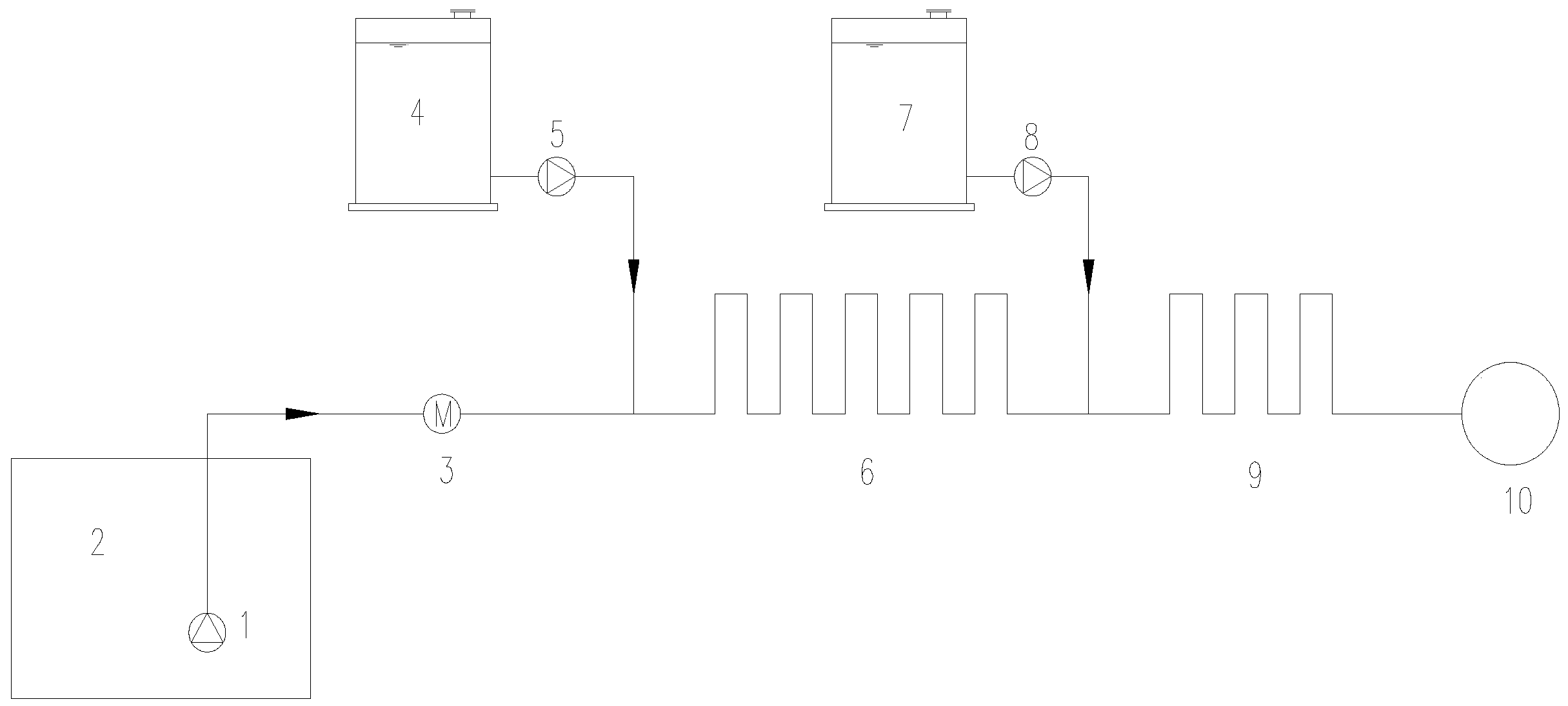

本实用新型将污泥塘中的污泥通过泥浆泵输送至管道中，同时向管道中投加混凝剂和絮凝剂，药剂和泥水的混合通过蛇形弯管实现。经絮凝反应后的泥水混合物进入脱水平台上的土工管袋内。被滤出的水经平台四周导流槽收集后排入附近污水处理厂调节池。土工管袋内污泥经脱水含水率达到80%以下后，进行异位固化后填埋。蛇形弯管的使用保证了药剂与泥水的充分混合，其长度根据加药混合时间设计。
