申请日2017.05.09
公开(公告)日2017.12.05
IPC分类号C02F3/28; C02F11/04
摘要
本实用新型公开了一种便于生活污水处理的化粪池，包括装置本体、进水管、清洗装置和储气室;所述装置本体的内部设置有第一隔板和第二隔板，且第一隔板和第二隔板将装置本体的内部从左到右分成第一反应池、第二反应池和清水池;所述进水管的出水口与第一反应池连通;所述储气室设置在清水池的上侧;所述第一反应池和第二反应池的内部均设置有所述清洗装置，清洗装置由电机座、旋转轴、搅拌叶和清洁毛刷组成。本实用新型结构简单，设置有清洗装置，容易对装置内部清洗，同时将进水管设置为弯管结构，防止装置内部的异味扩散。
权利要求书

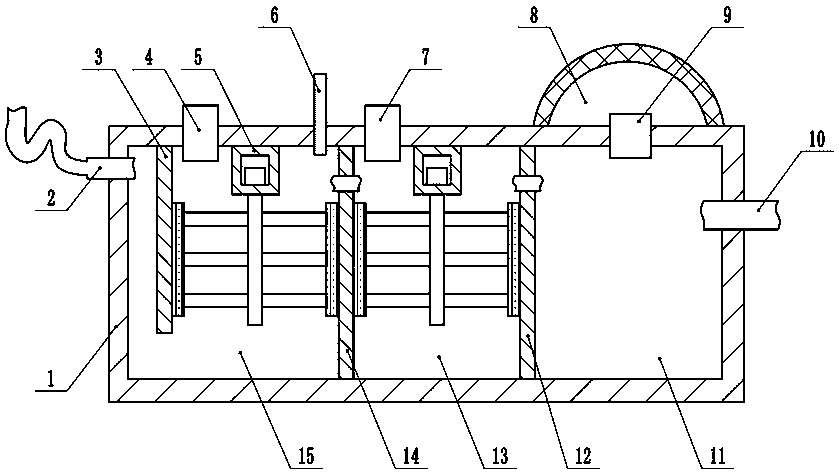

1.一种便于生活污水处理的化粪池，其特征在于，包括装置本体(1)、进水管(2)、清洗装置(5)和储气室(8);所述装置本体(1)的内部设置有第一隔板(14)和第二隔板(12)，第一隔板(14)位于第二隔板(12)的左侧，且第一隔板(14)和第二隔板(12)将装置本体(1)的内部从左到右分成第一反应池(15)、第二反应池(13)和清水池(11);所述进水管(2)的出水口与第一反应池(15)连通，所述第一反应池(15)设置有挡流板(3);所述第一隔板(14)和第二隔板(12)的上侧均设置有溢流水管，所述第一反应池(15)与第二反应池(13)、第二反应池(13)与清水池(11)均通过溢流水管相连通;所述储气室(8)设置在清水池(11)的上侧，储气室(8)上设置有排气阀，且储气室(8)通过排气孔(9)与清水池(11)连通;所述第一反应池(15)和第二反应池(13)的内部均设置有所述清洗装置(5)，清洗装置(5)由电机座(16)、旋转轴(19)、搅拌叶(17)和清洁毛刷(18)组成;所述电机座(16)固定安装在装置本体(1)的顶壁上，电机座(16)的内部设置有电机，电机的输出端与所述旋转轴(19)固定连接，旋转轴(19)上对称设置有若干搅拌叶(17)，搅拌叶(17)的末端固定连接有长条状的清洁毛刷(18)。
2.根据权利要求1所述的便于生活污水处理的化粪池，其特征在于，所述进水管(2)为弯管结构。
3.根据权利要求1所述的便于生活污水处理的化粪池，其特征在于，所述挡流板(3)的一端固定安装在第一反应池(15)的顶壁上，挡流板(3)的另一端悬空，且挡流板(3)外表面设置有防腐加强层。
4.根据权利要求1所述的便于生活污水处理的化粪池，其特征在于，所述第一反应池(15)和第二反应池(13)的上侧分别设置有第一清掏口(4)和第二清掏口(7)。
5.根据权利要求1所述的便于生活污水处理的化粪池，其特征在于，所述第一反应池(15)的上侧还设置有换气管(6)。
6.根据权利要求1所述的便于生活污水处理的化粪池，其特征在于，所述清水池(11)的右侧还设置有出水管(10)。
7.根据权利要求1所述的便于生活污水处理的化粪池，其特征在于，所述清洁毛刷(18)有四个，四个清洁毛刷(18)分别紧贴挡流板(3)的右侧、第一隔板(14)的两侧和第二隔板(12)的左侧。
说明书
一种便于生活污水处理的化粪池
技术领域
本实用新型涉及一种化粪池，具体是一种便于生活污水处理的化粪池。
背景技术
传统化粪池的应用已有一百多年历史，最初作为一种避免管道堵塞而设置的截粪设施，在截流和沉淀污水中大颗粒杂物、防止管道堵塞、保护环境上起着积极作用。其技术原理是污水和污泥接触的模式，沉积的污泥消化降解产生沼气、二氧化碳、硫化氢等消化气，由于消化气的上浮作用对污泥产生扰动，消化气对污泥的扰动作用能够让污泥与生物菌群的混合更充分，有助于消化降解。
现有化粪池在使用时难以清洗，化粪池中污物堆积，不仅容易堵塞化粪池中的管道，同时也会挥发出难闻的异味，污染环境。
实用新型内容
本实用新型的目的在于提供一种便于生活污水处理的化粪池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便于生活污水处理的化粪池，包括装置本体、进水管、清洗装置和储气室;所述装置本体的内部设置有第一隔板和第二隔板，第一隔板位于第二隔板的左侧，且第一隔板和第二隔板将装置本体的内部从左到右分成第一反应池、第二反应池和清水池;所述进水管的出水口与第一反应池连通，所述第一反应池设置有挡流板;所述第一隔板和第二隔板的上侧均设置有溢流水管，所述第一反应池与第二反应池、第二反应池与清水池均通过溢流水管相连通;所述储气室设置在清水池的上侧，储气室上设置有排气阀，且储气室通过排气孔与清水池连通;所述第一反应池和第二反应池的内部均设置有所述清洗装置，清洗装置由电机座、旋转轴、搅拌叶和清洁毛刷组成;所述电机座固定安装在装置本体的顶壁上，电机座的内部设置有电机，电机的输出端与所述旋转轴固定连接，旋转轴上对称设置有若干搅拌叶，搅拌叶的末端固定连接有长条状的清洁毛刷。
作为本实用新型进一步的方案：所述进水管为弯管结构。
作为本实用新型再进一步的方案：所述挡流板的一端固定安装在第一反应池的顶壁上，挡流板的另一端悬空，且挡流板外表面设置有防腐加强层。
作为本实用新型再进一步的方案：所述第一反应池和第二反应池的上侧分别设置有第一清掏口和第二清掏口。
作为本实用新型再进一步的方案：所述第一反应池的上侧还设置有换气管。
作为本实用新型再进一步的方案：所述清水池的右侧还设置有出水管。
作为本实用新型再进一步的方案：所述清洁毛刷有四个，四个清洁毛刷分别紧贴挡流板的右侧、第一隔板的两侧和第二隔板的左侧。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设置有清洗装置，容易对装置内部清洗，同时将进水管设置为弯管结构，防止装置内部的异味扩散。
