申请日2017.05.12
公开(公告)日2017.12.08
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型涉及水处理装置的结构设计技术领域，更具体地说，涉及一种循环式流化床污水处理装置，该装置包括：总进水管、厌氧流化床、好氧流化床，总进水管通过第一管道、第二管道分别和厌氧流化床底部、好氧流化床底部连通，厌氧流化床顶部设置有第三管道和第四管道，第四管道和第二管道连通;好氧流化床顶部右侧设置有第五管道和第六管道，第六管道和第一管道连通;所述厌氧流化床左上侧和好氧流化床的右上侧分别设置有取样口。本实用新型的循环式流化床污水处理装置的结构设计较为合理，装置整体占地较小，使用成本较低，可根据实际情况实时调整水流处理方向，以提高处理效率，方便实用，适宜进一步推广应用。

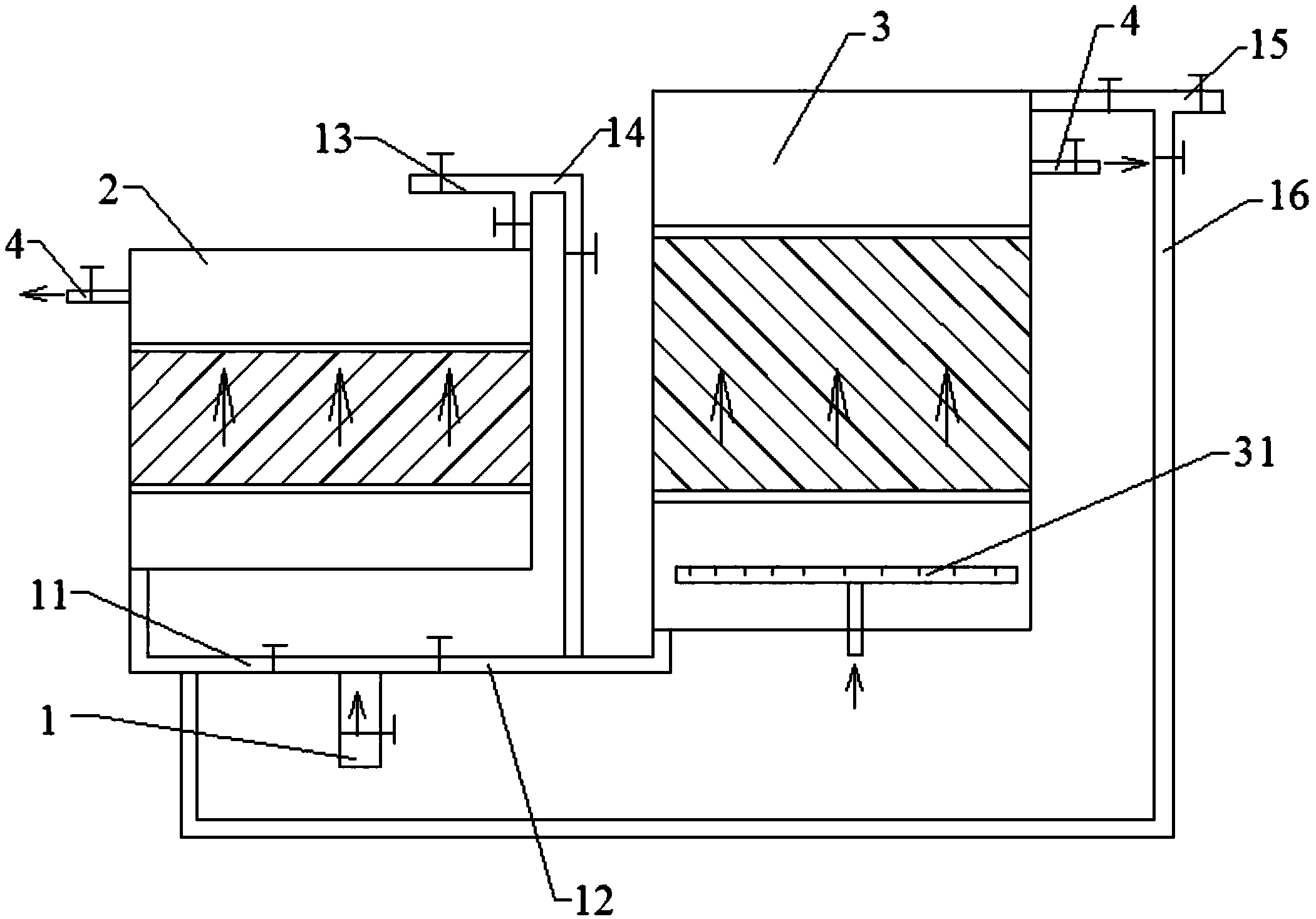

摘要附图
权利要求书
1.一种循环式流化床污水处理装置，其特征是：该装置包括：总进水管、厌氧流化床、好氧流化床，总进水管通过第一管道、第二管道分别和厌氧流化床底部、好氧流化床底部连通，厌氧流化床顶部设置有第三管道和第四管道，第四管道和第二管道连通;好氧流化床顶部右侧设置有第五管道和第六管道，第六管道和第一管道连通;所述厌氧流化床左上侧和好氧流化床的右上侧分别设置有取样口。
2.根据权利要求1所述的循环式流化床污水处理装置，其特征是：所述总进水管、第一管道、第二管道、第三管道、第四管道、第五管道和第六管道上均设置有阀门。
3.根据权利要求1所述的循环式流化床 污水处理装置，其特征是：所述厌氧流化床中部和好氧流化床中部分别通过平行式拦截板设置有固体床料。
4.根据权利要求1所述的循环式流化床污水处理装置，其特征是：所述好氧流化床内底部设置有曝气管，所述曝气管上均匀设置有与轴向垂直的豁口。
说明书
循环式流化床污水处理装置
技术领域
本实用新型涉及水处理装置的结构设计技术领域，更具体地说，涉及一种循环式流化床污水处理装置。
背景技术
随着社会发展，水资源短缺、环境污染问题越来越严重，污水、废水的处理显得尤为重要，废水中可能含有能致病的微生物及能促进水生植物生长的营养物质以及可能致病的其它有毒化合物，从而废水在重新利用或直接排入环境之前必须经过一定的处理;现有技术中的生物流化床污水处理系统以其处理效果好、运行可靠、微生物活性强等特点逐渐得到了广泛的应用。但目前的生物流化床污水处理系统仍然存在较大的缺陷，主要体现在：体积庞大，成本高，污水净化效率低等等。针对以上问题，开发一种结构设计合理，方便实用的循环式流化床污水处理装置是本领域技术人员要解决的技术问题。
实用新型内容
本实用新型要解决的技术问题是：为克服上述背景技术中提到的技术问题，现提供一种结构设计合理，方便实用的循环式流化床污水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种循环式流化床污水处理装置，该装置包括：总进水管、厌氧流化床、好氧流化床，总进水管通过第一管道、第二管道分别和厌氧流化床底部、好氧流化床底部连通，厌氧流化床顶部设置有第三管道和第四管道，第四管道和第二管道连通;好氧流化床顶部右侧设置有第五管道和第六管道，第六管道和第一管道连通;所述厌氧流化床左上侧和好氧流化床的右上侧分别设置有取样口。
进一步，所述总进水管、第一管道、第二管道、第三管道、第四管道、第五管道和第六管道上均设置有阀门;所述厌氧流化床中部和好氧流化床中部分别通过平行式拦截板设置有固体床料，所述取样口设置在上层平行式拦截板的上部;所述好氧流化床内底部设置有曝气管，所述曝气管上均匀设置有与轴向垂直的豁口。
有益效果：与现有技术相比，本实用新型的循环式流化床污水处理装置的结构设计较为合理，装置整体占地较小，使用成本较低，可根据实际情况实时调整水流处理方向，以提高处理效率，方便实用，适宜进一步推广应用。
