申请日2017.05.09
公开(公告)日2017.12.05
IPC分类号C02F11/12
摘要
本实用新型公开了一种转盘式污泥干化装置，包括进泥斗、输送带、安全罐和冷凝器，所述进泥斗的一端固定连接有底座，且进泥斗内部的底端固定连接有控量板，所述底座的一侧固定连接有爬梯，且底座上固定有控制面板，所述底座的内部固定有机箱，且机箱内部的一侧固定有输送发动机，所述输送发动机的一侧固定有输送减速器，所述输送带的两侧固定连接有滑轮，且输送带的两端固定连接有盛泥板，所述安全罐的内部固定有转盘，且转盘的中间固定有转动轴，所述转盘顶端的一侧固定连接有挡板，且转盘顶端的另一侧固定连接有刮刀。本实用新型通过转动发动机提供动力，让转动轴带动转盘转动，再通过加热炉加热来达到污泥干化污泥的目的，干化均匀且速度快，操作简单方便。
权利要求书

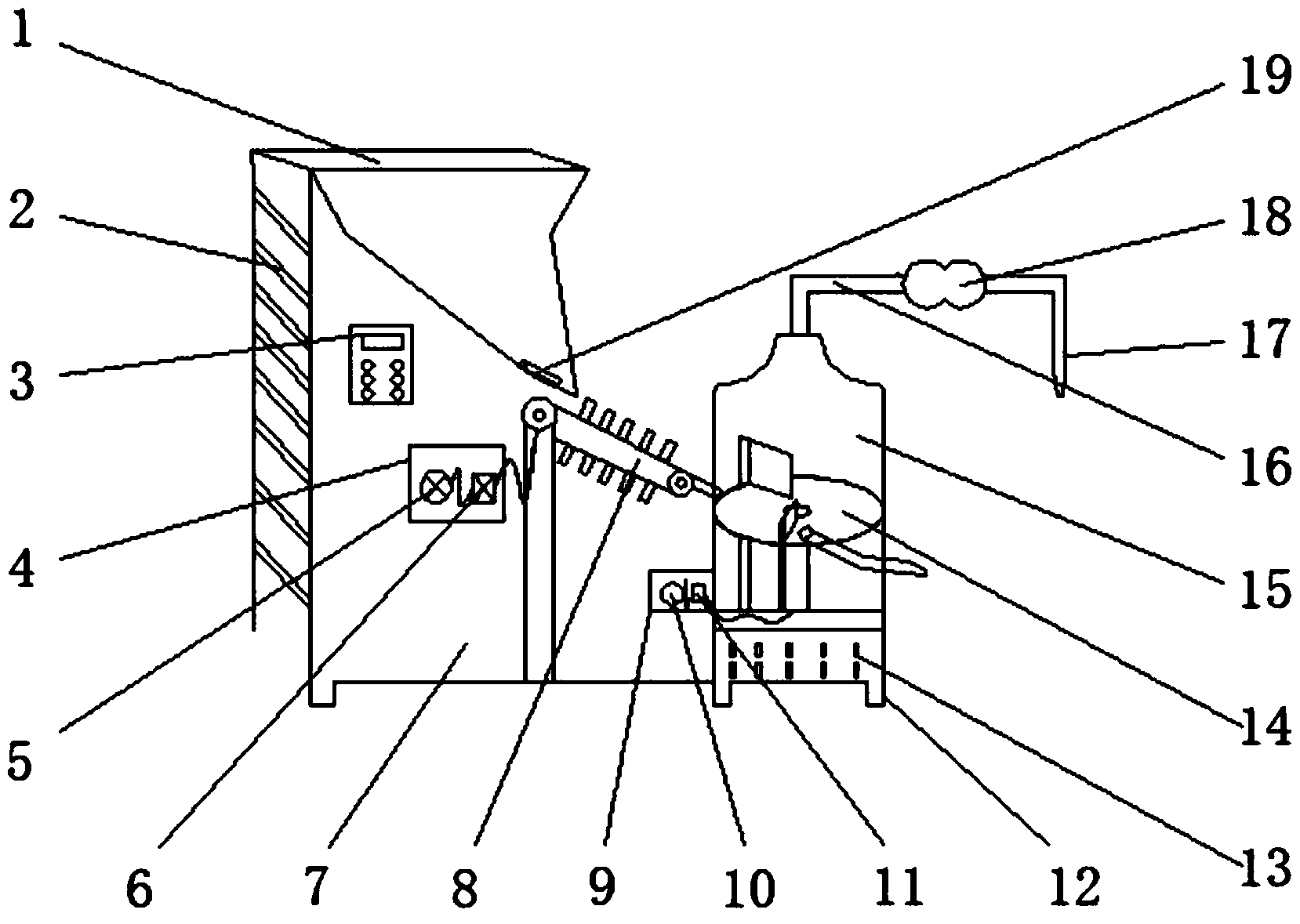

1.一种转盘式污泥干化装置，包括进泥斗(1)、输送带(8)、安全罐(15)和冷凝器(18)，其特征在于：所述进泥斗(1)的一端固定连接有底座(7)，且进泥斗(1)内部的底端固定连接有控量板(19)，所述底座(7)的一侧固定连接有爬梯(2)，且底座(7)上固定有控制面板(3)，所述底座(7)的内部固定有机箱(4)，且机箱(4)内部的一侧固定有输送发动机(6)，所述输送发动机(6)的一侧固定有输送减速器(5)，所述输送带(8)的两侧固定连接有滑轮(27)，且输送带(8)的两端固定连接有盛泥板(26)，所述安全罐(15)的内部固定有转盘(14)，且转盘(14)的中间固定有转动轴(23)，所述转盘(14)顶端的一侧固定连接有挡板(20)，且转盘(14)顶端的另一侧固定连接有刮刀(22)，所述安全罐(15)通过连接杆(21)分别与转动轴(23)、挡板(20)和刮刀(22)相连接，所述转盘(14)的底端设有下泥口(24)，且下泥口(24)的一端固定连接有排泥管(25)，所述安全罐(15)的底端固定连接有加热炉(13)，且安全罐(15)的一侧固定连接有工作箱(9)，所述工作箱(9)内部的一侧固定有转动发动机(11)，且转动发动机(11)的一侧固定有转动减速器(10)，所述加热炉(13)和底座(7)的底端均设有支撑脚(12)，所述冷凝器(18)的一侧固定连接有排水管(17)，且冷凝器(18)的另一侧固定连接有连接管(16)。
2.根据权利要求1所述的一种转盘式污泥干化装置，其特征在于：所述输送发动机(6)分别与输送减速器(5)和输送带(8)电性连接。
3.根据权利要求1所述的一种转盘式污泥干化装置，其特征在于：所述转动发动机(11)分别与转动减速器(10)和转动轴(23)电性连接。
4.根据权利要求1所述的一种转盘式污泥干化装置，其特征在于：所述输送带(8)通过连接杆(21)与底座(7)相连接。
5.根据权利要求1所述的一种转盘式污泥干化装置，其特征在于：所述输送带(8)通过放泥板(28)与安全罐(15)相连接。
6.根据权利要求1所述的一种转盘式污泥干化装置，其特征在于：所述冷凝器(18)通过连接管(16)与安全罐(15)的顶端相连接。
说明书
一种转盘式污泥干化装置
技术领域
本实用新型涉及污泥干化技术领域，具体为一种转盘式污泥干化装置。
背景技术
目前，我国工业化进程快，农村市化步伐加快，城镇人口增速快，污水等污染物产量不断增加，每个城市功能性环保设施不断增加或扩容，特别是各类污水处理装置。一边是城市污水处理率得到了极大的提高，一边是伴随着污水处理而产生的大量含有重金属、病原菌和邮寄污染物的污泥，被随意倾倒或简单填埋，渗透到底下水源，造成新的水质环境“二次污染”，所以污泥的处理势在必行。
实用新型内容
本实用新型的目的在于提供一种转盘式污泥干化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括进泥斗、输送带、安全罐和冷凝器，所述进泥斗的一端固定连接有底座，且进泥斗内部的底端固定连接有控量板，所述底座的一侧固定连接有爬梯，且底座上固定有控制面板，所述底座的内部固定有机箱，且机箱内部的一侧固定有输送发动机，所述输送发动机的一侧固定有输送减速器，所述输送带的两侧固定连接有滑轮，且输送带的两端固定连接有盛泥板，所述安全罐的内部固定有转盘，且转盘的中间固定有转动轴，所述转盘顶端的一侧固定连接有挡板，且转盘顶端的另一侧固定连接有刮刀，所述安全罐通过连接杆分别与转动轴、挡板和刮刀相连接，所述转盘的底端设有下泥口，且下泥口的一端固定连接有排泥管，所述安全罐的底端固定连接有加热炉，且安全罐的一侧固定连接有工作箱，所述所述工作箱内部的一侧固定有转动发动机，且转动发动机的一侧固定有转动减速器，所述加热炉和底座的底端均设有支撑脚，所述冷凝器的一侧固定连接有排水管，且冷凝器的另一侧固定连接有连接管。
优选的，所述输送发动机分别与输送减速器和输送带电性连接。
优选的，所述转动发动机分别与转动减速器和转动轴电性连接。
优选的，所述输送带通过连接杆与底座相连接。
优选的，所述输送带通过放泥板与安全罐相连接。
优选的，所述冷凝器通过连接管与安全罐的顶端相连接。
与现有技术相比，本实用新型的有益效果是：该转盘式污泥干化装置，通过进泥斗加入污泥，旁边具有爬梯，可以方便工作人员工作和观察污泥斗内情况，可以调节控量板的角度来控制斗口的大小来控制污泥进入输送带的量输，输送带可以在发动机带动下将污泥输送到转盘上，节省了人力，污泥在转盘上转动，通过挡板将污泥铺平，下面由加热炉烘干，可以使污泥受热均匀，受热更充分，干燥的速度更快，蒸发的水分通过冷凝器液化成水，可以回收利用，可以节约资源，安全罐可以防止污泥从转盘中溅出而造成周围变脏或溅到人发生危险。
