申请日2017.04.24
公开(公告)日2017.12.01
IPC分类号C02F9/14
摘要
一种改进的农村户用污水处理器，具有太阳能电池板、蓄电池、进水管、上箱体和下箱体，上箱体由纵向隔板分隔成左型腔、右型腔，上箱体的左型腔由左侧隔板、右侧隔板、前部隔板、后部隔板分隔成四个型腔，即当作沉淀池的前部左侧型腔、当作活性炭过滤池的前部右侧型腔、当作石英砂过滤池的后部左侧型腔、当作纤维球过滤池的后部右侧型腔，下箱体由纵向分隔板分隔成左侧型腔、当作生化池的右侧型腔，下箱体的左侧型腔由横向分隔板和纵向隔离板分隔为三个型腔，即当作二次沉淀池的前部型腔、当作石英砂二次过滤池的后部左侧型腔、当作火山岩过滤池的后部右侧型腔。本实用新型的结构简单，处理污水效果更好，同时该污水处理器免维护，使用寿命更长。
权利要求书

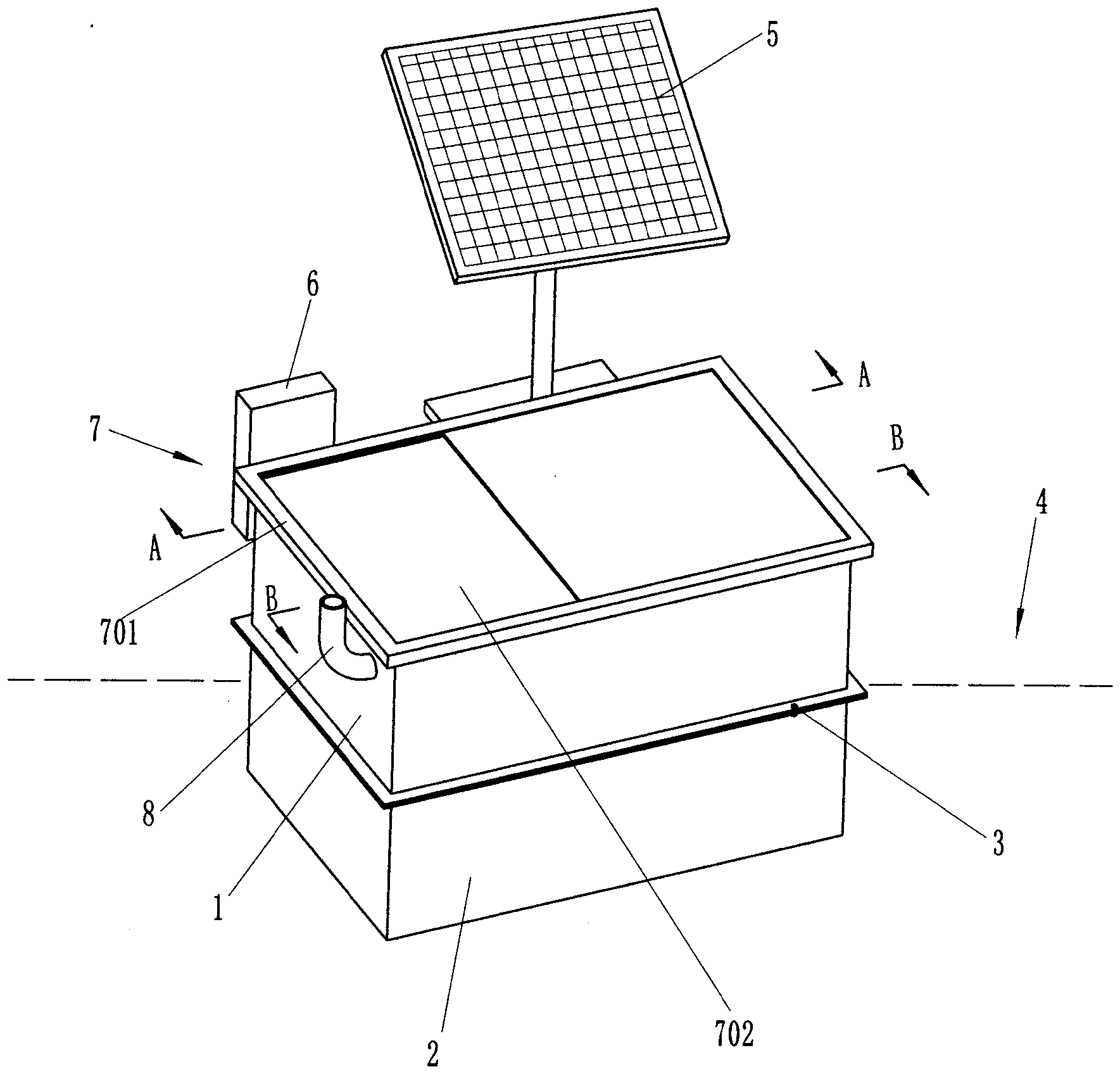

1.一种改进的农村户用污水处理器，具有太阳能电池板(5)、蓄电池(6)、用于承接污水的带过滤网的进水管(8)、固定连接在一起的上箱体(1)和下箱体(2)，上箱体(1)由设于上箱体的型腔内的纵向隔板(16)分隔成左型腔、当作植物净化池(103)的右型腔，所述植物净化池(103)内设有净化水质的水生植物(10)，其特征在于：
所述的上箱体(1)的上述左型腔由左侧隔板(106c)、右侧隔板(106d)、前部隔板(106b)、后部隔板(106a)分隔成四个型腔，即当作沉淀池(105)的前部左侧型腔、当作活性炭过滤池(104)的前部右侧型腔、当作石英砂过滤池(101)的后部左侧型腔、当作纤维球过滤池(102)的后部右侧型腔，所述的进水管(8)与沉淀池(105)相连通，沉淀池(105)通过所述左侧隔板(106c)上安装的一段第一排水管(29)而与石英砂过滤池(101)相连通，石英砂过滤池(101)内具有石英砂层(23)，纤维球过滤池(102)内具有纤维球滤料层(15)，石英砂过滤池(101)通过所述后部隔板(106a)上安装的一段第二排水管(14)而与纤维球过滤池(102)相连通，所述第二排水管(14)的底端与石英砂过滤池(101)相连通，第二排水管(14)的顶端位于纤维球滤料层(15)的上部并与纤维球过滤池(102)相连通，活性炭过滤池(104)内具有活性炭层(25)，植物净化池(103)内安装有第一潜水泵(17)，第一潜水泵(17)的输水管(12)的出水口与外界相连通;
所述的下箱体(2)由设于下箱体的型腔内的纵向分隔板(16′)分隔成左侧型腔、当作生化池(203)的右侧型腔，下箱体的所述左侧型腔由横向分隔板(205b)和纵向隔离板(205a)分隔为三个型腔，即当作二次沉淀池(204)的前部型腔、当作石英砂二次过滤池(201)的后部左侧型腔、当作火山岩过滤池(202)的后部右侧型腔，石英砂二次过滤池(201)内具有石英砂填充层(22)，火山岩过滤池(202)内具有火山岩填料(20)，所述生化池(203)内具有生物膜填料(18)，二次沉淀池(204)内安装有第二潜水泵(26)，第二潜水泵(26)的输水管(27)的出水口与生化池(203)相连通，上述纤维球过滤池(102)的底端带有网孔(21)，纤维球过滤池(102)通过该网孔(21)与火山岩过滤池(202)相连通，火山岩过滤池(202)通过所述纵向分隔板(16′)的底部上安装的第三排水管(19)而与生化池(203)相连通，第三排水管(19)上带有过滤网，生化池(203)通过纵向分隔板(16′)的中部上的通孔(30)而与二次沉淀池(204)相连通，二次沉淀池(204)通过横向分隔板(205b)上部安装的第四排水管(32)而与石英砂二次过滤池(201)相连通，石英砂二次过滤池(201)内所述石英砂填充层(22)上设置有第三潜水泵(31)，第三潜水泵(31)的输水管(28)的出水口位于活性炭过滤池(104)内所述活性炭层(25)的上部，活性炭过滤池(104)通过纵向隔板(16)下部安装的第五排水管(24)而与植物净化池(103)相连通，第五排水管(24)上带有过滤网。
2.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述左侧隔板(106c)、右侧隔板(106d)、前部隔板(106b)、后部隔板(106a)在水平面内的投影呈“十”字形。
3.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述第一排水管(29)位于所述左侧隔板(106c)的上部。
4.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述石英砂层(23)的高度为石英砂过滤池(101)的高度的1/2;纤维球滤料层(15)的高度为纤维球过滤池(102)的高度的1/2;活性炭层(25)的高度为活性炭过滤池(104)的高度的1/2;石英砂填充层(22)的高度为石英砂二次过滤池(201)的高度的1/2;火山岩填料(20)的高度为火山岩过滤池(202)的高度的1/2。
5.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述生物膜填料(18)为悬浮球填料，悬浮球填料的高度为生化池(203)的高度的1/2。
6.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述水生植物(10)为水葫芦。
7.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述上箱体的所述左型腔的顶端设有盖板(13);上述上箱体(1)的顶端设有端盖(7)，该端盖(7)具有框体(701)、安装于框体上的推拉式玻璃板(702)。
8.根据权利要求1所述的改进的农村户用污水处理器，其特征在于上述第三潜水泵(31)的输水管(28)的出水口位于活性炭过滤池(104)内所述活性炭层(25)的上部的具体结构是，第三潜水泵(31)的输水管(28)从石英砂二次过滤池(201)内经过第四排水管(32)进入二次沉淀池(204)内、再从活性炭过滤池(104)的底端穿过活性炭层(25)而从活性炭层(25)的上部伸出。
说明书
改进的农村户用污水处理器
技术领域
本实用新型涉及一种污水处理器，特别是一种改进的农村户用污水处理器。
背景技术
我国农村生活污水的处理问题是社会主义新农村建设的重要内容，同时也是农村人居环境改善需要解决的迫切问题。因此，致力于农村污水污染的治理刻不容缓。相对于早已形成的城市污水处理而言，农村污水的处理是目前环境治理的一道难题。城市污水可由城市排水管网汇集并输送至污水处理厂处理，但农村污水的处理不能借鉴城市污水处理方法，我国农村居住分散，农村的排水管道无法联通，即使能够随着主要道路延伸，投资费用也很高。
发明人检索到以下相关专利文献：CN205635292U公开了一种农村户用污水处理器，具有太阳能电池板、蓄电池、进水管、上箱体和下箱体，上箱体由纵向隔板分隔成左型腔、当作植物净化池的右型腔，上箱体的左型腔由横向隔板分隔为当作初沉池的后部型腔、当作过滤池的前部型腔，横向隔板与上箱体的左型腔的底面之间具有渗水缺口，初沉池、过滤池内具有石英砂层，植物净化池内设有水生植物;下箱体由纵向分隔板分隔成当作生物接触氧化池的左侧型腔、当作活性炭过滤池的右侧型腔，生物接触氧化池内从下到上具有石英砂层和生物膜填料，活性炭过滤池通过输水管、第一水泵与植物净化池相连接，植物净化池通过输水管道、第二水泵与外界相连通。CN105036420A公开了一种利用太阳能进行污水处理系统，包括太阳能发电系统和污水处理系统，所述的太阳能发电系统包括太阳能电池板、充电控制器、蓄电池和逆变器，所述的太阳能电池板通过充电控制器对蓄电池进行充电，所述的逆变器连接在蓄电池与充电控制器之间的电路上输出交流;所述的污水处理系统包括原水池、消毒净化池、膜组件装置、净水池和控制器，所述原水池内的污水经管道引入消毒净化池，所述的消毒净化池内经消毒净化处理过的水通过管道引入膜组件装置内，所述膜组件装置内经过滤后的净化水经管道引入净水池，所述逆变器与污水处理系统上控制污水处理的控制器连接提供电源。CN201424418Y公开了一种无耗能污水处理装置，包括池体和盖板，池体上设有盖板，池体两端分别设有进水口和出水口;所述的盖板上设有太阳能电池板;所述的池体内由隔板依次分隔为厌氧除碳区、好氧硝化区和污泥沉淀区;池体外设有生态湿地。 CN204981484U公开了一种装配式太阳能微动力农村生活污水处理装置，由污水处理箱和微动力太阳能曝气系统组成，所述的处理箱由钢筋混凝土(或菱镁混凝土)装配式箱体、插件式污水处理填料筐、插件式布气曝气装置、污泥自动回流板组成。
以上这些技术对于如何使农村户用污水处理器处理污水效果更好，且使用寿命更长，并未给出具体的指导方案。
发明内容
本实用新型所要解决的技术问题在于，提供一种改进的农村户用污水处理器，它结构简单，处理污水效果更好，同时该污水处理器免维护，使用寿命更长。
为解决上述技术问题，本实用新型采用的技术方案如下：
一种改进的农村户用污水处理器，具有太阳能电池板、蓄电池、用于承接污水的带过滤网的进水管、固定连接在一起的上箱体和下箱体，上箱体由设于上箱体的型腔内的纵向隔板分隔成左型腔、当作植物净化池的右型腔，所述植物净化池内设有净化水质的水生植物，其技术方案在于：所述的上箱体的上述左型腔由左侧隔板、右侧隔板、前部隔板、后部隔板分隔成四个型腔，即当作沉淀池的前部左侧型腔、当作活性炭过滤池的前部右侧型腔、当作石英砂过滤池的后部左侧型腔、当作纤维球过滤池的后部右侧型腔，所述的进水管与沉淀池相连通，沉淀池通过所述左侧隔板上安装的一段第一排水管而与石英砂过滤池相连通，石英砂过滤池内具有石英砂层，纤维球过滤池内具有纤维球滤料层，石英砂过滤池通过所述后部隔板上安装的一段第二排水管而与纤维球过滤池相连通，所述第二排水管的底端与石英砂过滤池相连通，第二排水管的顶端位于纤维球滤料层的上部并与纤维球过滤池相连通，活性炭过滤池内具有活性炭层，植物净化池内安装有第一潜水泵，第一潜水泵的输水管的出水口与外界相连通;所述的下箱体由设于下箱体的型腔内的纵向分隔板分隔成左侧型腔、当作生化池的右侧型腔，下箱体的所述左侧型腔由横向分隔板和纵向隔离板分隔为三个型腔，即当作二次沉淀池的前部型腔、当作石英砂二次过滤池的后部左侧型腔、当作火山岩过滤池的后部右侧型腔，石英砂二次过滤池内具有石英砂填充层，火山岩过滤池内具有火山岩填料，所述生化池内具有生物膜填料，二次沉淀池内安装有第二潜水泵，第二潜水泵的输水管的出水口与生化池相连通，上述纤维球过滤池的底端带有网孔，纤维球过滤池通过该网孔与火山岩过滤池相连通，火山岩过滤池通过所述纵向分隔板的底部上安装的第三排水管而与生化池相连通，第三排水管上带有过滤网，生化池通过纵向分隔板的中部上的通孔而与二次沉淀池相连通，二次沉淀池通过横向分隔板上部安装的第四排水管而与石英砂二次过滤池相连通，石英砂二次过滤池内所述石英砂填充层上设置有第三潜水泵，第三潜水泵的输水管的出水口位于活性炭过滤池内所述活性炭层的上部，活性炭过滤池通过纵向隔板下部安装的第五排水管而与植物净化池相连通，第五排水管上带有过滤网。
上述技术方案中，优选的技术方案可以是，所述的左侧隔板、右侧隔板、前部隔板、后部隔板在水平面内的投影最好呈“十”字形。上述第一排水管最好位于所述左侧隔板的上部。上述石英砂层的高度最好为石英砂过滤池的高度的1/2;纤维球滤料层的高度最好为纤维球过滤池的高度的 1/2;活性炭层的高度最好为活性炭过滤池的高度的1/2;石英砂填充层的高度最好为石英砂二次过滤池的高度的1/2;火山岩填料的高度最好为火山岩过滤池的高度的1/2。上述生物膜填料最好为悬浮球填料，悬浮球填料的高度最好为生化池的高度的1/2。上述水生植物最好为水葫芦。上述上箱体的所述左型腔的顶端最好设有盖板;上述上箱体的顶端最好设有端盖，该端盖最好具有框体、安装于框体上的推拉式玻璃板。上述第三潜水泵的输水管的出水口位于活性炭过滤池内所述活性炭层的上部的具体结构最好是，第三潜水泵的输水管从石英砂二次过滤池内经过第四排水管进入二次沉淀池内、再从活性炭过滤池的底端穿过活性炭层而从活性炭层的上部伸出。
本实用新型由于采用了上述结构，这样污水由进水管经过过滤网滤去悬浮物后进入上箱体的沉淀池，经沉淀后由第一排水管进入石英砂过滤池，经石英砂过滤后通过第二排水管进入纤维球过滤池，在纤维球过滤池内污水将剩余泥沙和油进行深度过滤，再从网孔进入下箱体的火山岩过滤池将油完全过滤，之后从第三排水管进入生化池，生化池内的生物膜填料(悬浮球填料)通过曝气、挂膜将水中可溶性有机物进行氧化分解，降低BOD、COD，之后再经过通孔进入二次沉淀池，在二次沉淀池内将曝气产生的污泥和脱落的生物膜进行沉淀，上清液经过第四排水管进入石英砂二次过滤池，经石英砂(填充层)过滤，石英砂二次过滤池内的水通过上述第三潜水泵 (及输水管)打入上箱体的活性炭过滤池，经活性炭过滤，最后经第五排水管进入植物净化池内，植物净化池内的植物将水中剩余的氨、氮充分吸收，通过在消毒棒内加氯消毒后，用第一潜水泵将水抽出使用。
本实用新型能高效去除水中的污染物，处理污水效果更好，经过处理的生活污水经河北省检验检测中心的检测，符合国家规定的中水回用标准，可直接用于喷洒路面、浇花、浇菜、冲厕所等。本实用新型采用组件结构，能够满足广大农村地区的生活污水处理要求，适用于我国农村没有污水管道的分散式家庭的污水处理要求,属于分散式污水处理设备，它出水稳定，安装便捷，免维护，使用寿命长，运作成本低，满足了普通家庭的生活污水处理要求，日处理污水规模达到0.35吨。再者，本实用新型的上、下箱体可以采用环保材质玻璃钢为原料注模一次成型，轻质高强，耐腐蚀，使用寿命长，安装快捷，不易破损。它利用太阳能电池板发电，达到了使用安全、低消耗(零消耗)、低碳环保的效果。
与CN205635292U所公开的技术方案相比，本实用新型的结构与其明显不同，需要强调的是，本实用新型中二次沉淀池内安装有第二潜水泵，第二潜水泵的输水管的出水口与生化池相连通，这样能防止生化池内生物膜填料(悬浮球填料)下沉，加强生化池内有机物与微生物及溶解氧接触的目的，从而保证生化池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用，从而处理污水效果更好，再者，本实用新型使用三个潜水泵，而不是使用设于箱体外的水泵，三个潜水泵皆设于上、下箱体内，其结构更合理，而且三个潜水泵不易损坏，使用寿命更长，比CN205635292U 使用寿命延长了30%以上。还有，本实用新型上述第三潜水泵的输水管的出水口位于活性炭过滤池内，输水管在上、下箱体内穿过，结构简单、合理，更加美观。
综上所述，本实用新型的结构简单，处理污水效果更好，同时该污水处理器免维护，使用寿命更长。
