申请日2017.05.16
公开(公告)日2017.10.20
IPC分类号B03C1/30; C02F1/40
摘要

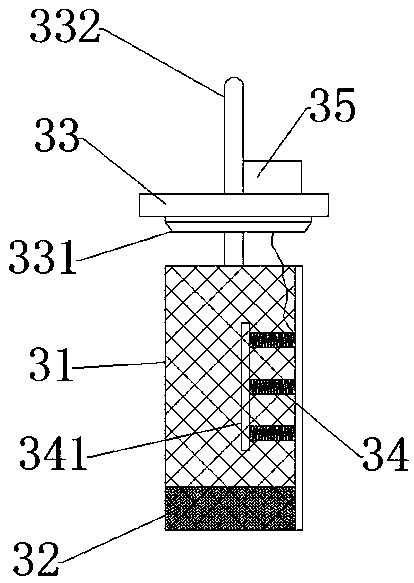

一种电动隔离式机加工废水油水分离池用磁性过滤框，包括过滤框，所述的过滤框为上部开口的网格状框体，所述的网格状框体底部设有过滤海绵、内部侧方设有若干个电磁铁结构、上方设有固定罩，所述的电磁铁结构上配合有竖直的金属板，所述的固定罩下方锥形定位凸起、上方设有把手和变压器，所述的电磁铁结构通过导线与变压器连接。本发明克服了现有技术的不足，过滤框内上方设有固定罩和把手，方便安装和取出，内部设置电磁铁结构、利用电磁铁结构回收废水中的铁屑，结构简单，实用方便，适用范围广阔。
权利要求书
1.一种电动隔离式机加工废水油水分离池用磁性过滤框，包括过滤框，其特征在于：所述的过滤框为上部开口的网格状框体，所述的网格状框体底部设有过滤海绵、内部侧方设有若干个电磁铁结构、上方设有固定罩，所述的电磁铁结构上配合有竖直的金属板，所述的固定罩下方锥形定位凸起、上方设有把手和变压器，所述的电磁铁结构通过导线与变压器连接。
2.根据权利要求1所述的一种电动隔离式机加工废水油水分离池用磁性过滤框，其特征在于：所述的过滤海绵为方形结构、且上方设有方形槽口。
3.根据权利要求1所述的一种电动隔离式机加工废水油水分离池用磁性过滤框，其特征在于：所述的金属板为铁板结构。
说明书
一种电动隔离式机加工废水油水分离池用磁性过滤框
技术领域
本发明涉及机加工废水处理技术领域，具体属于一种电动隔离式机加工废水油水分离池用磁性过滤框。
背景技术
机械加工过程中有冷却液、有机清洗液、喷漆废水、电火花工作液等废水排放。这些废水量虽然很少但有机物浓度却很高，其中冷却液CODCr高达50000～300000mg/L，若不进行处理直接排放会对环境造成严重的污染。国内对高浓度机械加工废水的处理存在瓶颈，许多组合处理工艺可以成功将其CODCr降至数千mg/L，但是想要进一步提高处理效率却非常难。我国对机械加工中排放的高浓度、乳化严重的含油废水仍未得到很好处理。
发明内容
本发明的目的是提供了一种电动隔离式机加工废水油水分离池用磁性过滤框，克服了现有技术的不足，过滤框内上方设有固定罩和把手，方便安装和取出，内部设置电磁铁结构、利用电磁铁结构回收废水中的铁屑，结构简单，实用方便，适用范围广阔。
为解决上述问题，本发明所采取的技术方案如下：
一种电动隔离式机加工废水油水分离池用磁性过滤框，包括过滤框，其特征在于：所述的过滤框为上部开口的网格状框体，所述的网格状框体底部设有过滤海绵、内部侧方设有若干个电磁铁结构、上方设有固定罩，所述的电磁铁结构上配合有竖直的金属板，所述的固定罩下方锥形定位凸起、上方设有把手和变压器，所述的电磁铁结构通过导线与变压器连接。
进一步，所述的过滤海绵为方形结构、且上方设有方形槽口。
进一步，所述的金属板为铁板结构。
本发明与现有技术相比较，本发明的实施效果如下：
本发明所述一种电动隔离式机加工废水油水分离池用磁性过滤框，过滤框内上方设有固定罩和把手，方便安装和取出，内部设置电磁铁结构、利用电磁铁结构回收废水中的铁屑，结构简单，实用方便，适用范围广阔。
