申请日2017.04.27
公开(公告)日2017.11.28
IPC分类号C02F9/14; C02F101/30; C02F103/32
摘要
本实用新型公开了一种节能减排食品工业污水 处理机构，包括污水进口、沉淀箱、生物处理池、淤泥储存室、废油导管和出水管道，所述污水进口末端安装有过滤网体，且过滤网体下端连接缓冲管，所述过滤网体顶部侧面通过第二废料出口与废料储存室相连接，所述沉淀箱底部安装有第一废料出口，且沉淀箱后部连接气浮筛选室，所述气浮筛选室顶部安装有添加剂储存箱，且气浮筛选室底部安装有气浮机，所述生物处理池穿插安装有压滤机，且压滤机末端与淤泥储存室相连接，所述生物处理池后端连接出水管道。该节能减排食品工业污水处理机构采用物理和化学方法共同对排放的食品工业污水进行处理，大大提高了污水处理效果，降低了污水的环境污染程度。

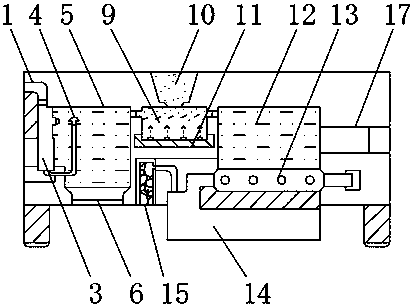

摘要附图
权利要求书
1.一种节能减排食品工业污水处理机构，包括污水进口(1)、沉淀箱(5)、生物处理池(12)、淤泥储存室(14)、废油导管(16)和出水管道(17)，其特征在于：所述污水进口(1)末端安装有过滤网体(2)，且过滤网体(2)下端连接缓冲管(3)，所述过滤网体(2)顶部侧面通过第二废料出口(7)与废料储存室(8)相连接，所述沉淀箱(5)底部安装有第一废料出口(6)，且沉淀箱(5)后部连接气浮筛选室(9)，所述气浮筛选室(9)顶部安装有添加剂储存箱(10)，且气浮筛选室(9)底部安装有气浮机(11)，所述生物处理池(12)穿插安装有压滤机(13)，且压滤机(13)末端与淤泥储存室(14)相连接，所述生物处理池(12)后端连接出水管道(17)。
2.根据权利要求1所述的一种节能减排食品工业污水处理机构，其特征在于：所述缓冲管(3)设有两个出水口，且其一组底部通过“U”型管与辅助出水口(4)相连通，另一组设于缓冲管(3)右上端。
3.根据权利要求1所述的一种节能减排食品工业污水处理机构，其特征在于：所述气浮筛选室(9)通过废油导管(16)与废料储存室(8)相连接，且废料储存室(8)内部设有固、液两种储存室。
4.根据权利要求1所述的一种节能减排食品工业污水处理机构，其特征在于：所述气浮机(11)的出气口呈圆形排布，且出气口倾斜安装，倾斜角度为60°。
5.根据权利要求1所述的一种节能减排食品工业污水处理机构，其特征在于：所述淤泥储存室(14)侧边安装有集气罐(15)，且集气罐(15)采用螺纹咬合的方式固定。
说明书
一种节能减排食品工业污水处理机构
技术领域
本实用新型涉及污水设备技术领域，具体为一种节能减排食品工业污水处理机构。
背景技术
目前，随着食品工业的大力发展，每年排放的污水量很大，排放后的污水处理力度不够，对环境造成很大破坏。食品行业的炼油污水是原油炼制和加工及油品水洗等过程中产生的一种工业含油污水，其炼油污水的浓度高，成分较为复杂，含大量的重油污等化学物质，浓度高而且毒性大。
现有的食品工业污水处理装置多存在适用范围受限，且采用单一的处理方法对污水进行简单的处理，导致其处理效果不理想，且操作维护繁琐。
实用新型内容
本实用新型的目的在于提供一种节能减排食品工业污水处理机构，以解决上述背景技术中提出的现有的食品工业污水处理效果差的问题。
为实现上述目的，本实用新型提供如下技术方案，一种节能减排食品工业污水处理机构，包括污水进口、沉淀箱、生物处理池、淤泥储存室、废油导管和出水管道，所述污水进口末端安装有过滤网体，且过滤网体下端连接缓冲管，所述过滤网体顶部侧面通过第二废料出口与废料储存室相连接，所述沉淀箱底部安装有第一废料出口，且沉淀箱后部连接气浮筛选室，所述气浮筛选室顶部安装有添加剂储存箱，且气浮筛选室底部安装有气浮机，所述生物处理池穿插安装有压滤机，且压滤机末端与淤泥储存室相连接，所述生物处理池后端连接出水管道。
优选的，所述缓冲管设有两个出水口，且其一组底部通过“U”型管与辅助出水口相连通，另一组设于缓冲管右上端。
优选的，所述气浮筛选室通过废油导管与废料储存室相连接，且废料储存室内部设有固、液两种储存室。
优选的，所述气浮机的出气口呈圆形排布，且出气口倾斜安装，倾斜角度为60°。
优选的，所述淤泥储存室侧边安装有集气罐，且集气罐采用螺纹咬合的方式固定。
与现有技术相比，本实用新型的有益效果是：该节能减排食品工业污水处理机构采用物理和化学方法共同对排放的食品工业污水进行处理，大大提高了污水处理效果，降低了污水的环境污染程度。缓冲管设有两个出水口，且其一组底部通过“U”型管与辅助出水口相连通，另一组设于缓冲管右上端，防止杂物堵塞排水管道，气浮筛选室通过废油导管与废料储存室相连接，且废料储存室内部设有固、液两种储存室，对不同废料的进行分类储存，便于后续的处理工作，气浮机的出气口呈圆形排布，且出气口倾斜安装，倾斜角度为60°，便于气浮机对气浮筛选室内的污水溶液进行充分混合，并使附着的乳化油悬浮，对其进行清理，采用厌氧物生物对污水处理，能够对污水中的高浓度有机物进行降解，还能够收集沼气，作为新能源利用，淤泥储存室侧边安装有集气罐，且集气罐采用螺纹咬合的方式固定，便于集气罐的安装与拆卸。
