申请日2017.04.08
公开(公告)日2017.11.24
IPC分类号C02F9/02
摘要
本实用新型公开了一种垃圾废水处理系统，包括过滤罐体，过滤罐体的外壁上开有废液进管，过滤罐体的内部设有过滤装置，过滤罐体的内部设有用于支撑过滤装置的挡板，过滤装置包括两块过滤板以及设于两块过滤板之间的过滤网，过滤板设有若干个通孔，过滤罐体的底部设有除臭用的活性炭层，在过滤罐体上的底部设有向上延伸至活性炭层的过滤出水管，废水从废液进管进入，将直接作用到过滤板上，使过滤网不至于被废水冲击而损坏，有效的保护了过滤网，增加了过滤网的使用寿命;废水中较大的颗粒物将留在过滤板上，经过通孔将大颗粒物分离出来后，剩下的废液再经过过滤网的第二次过滤，使过滤更加充分，减少了废水对环境的污染。
权利要求书
1.一种垃圾废水处理系统，其特征在于，包括过滤罐体(1)，所述过滤罐体(1)的外壁上开有废液进管(2)，所述过滤罐体(1)的内部设有过滤装置(3)，所述过滤罐体(1)的内部设有用于支撑过滤装置(3)的挡板(4)，所述过滤装置(3)包括两块过滤板(31)以及设于两块过滤板(31)之间的过滤网(32)，所述过滤板(31)设有若干个通孔(5)，所述过滤罐体(1)的底部设有除臭用的活性炭层(6)，在过滤罐体(1)的底部设有向上延伸至活性炭层(6)的过滤出水管(7)。
2.根据权利要求1所述的一种垃圾废水处理系统，其特征在于，所述过滤罐体(1)顶端设有可拆卸的顶盖(8)。
3.根据权利要求2所述的一种垃圾废水处理系统，其特征在于，所述过滤罐体(1)上设有用于观察过滤板(31)上表面的窗口(9)。
4.根据权利要求1所述的一种垃圾废水处理系统，其特征在于，所述挡板(4)呈倾斜设置，所述挡板(4)靠近废液进管(2)的一侧高于挡板(4)远离废液进管(2)的一侧。
5.根据权利要求4所述的一种垃圾废水处理系统，其特征在于，所述过滤罐体(1)上位于过滤板(31)的底端设有清理口(10)。
6.根据权利要求1所述的一种垃圾废水 处理系统，其特征在于，所述通孔(5)呈锥形。
7.根据权利要求1所述的一种垃圾废水处理系统，其特征在于，所述过滤板(31)朝向过滤网(32)的一侧均设有相互对应的磁铁(11)。
8.根据权利要求1所述的一种垃圾废水处理系统，其特征在于，一所述过滤板(31)上设有凹槽(12)，另一所述过滤板(31)设有限制块(13)，所述限制块(13)抵压过滤网(32)后与所述凹槽(12)相配合。
9.根据权利要求1所述的一种垃圾废水处理系统，其特征在于，所述过滤出水管(7)外套有过滤罩(14)，所述过滤罩(14)外轴向设有若干个透孔(15)。
10.根据权利要求9所述的一种垃圾废水处理系统，其特征在于，所述过滤出水管(7)沿过滤出水管(7)轴向设有若干个过滤孔(16)。
说明书
一种垃圾废水处理系统
技术领域
本实用新型涉及一种污水处理装置，更具体地说，它涉及一种垃圾废水处理系统。
背景技术
随着城市化进程的加快，人们生活水平显著提高，城市垃圾也随之越来越多，由于没有喝完的饮料或者其它汤汁导致垃圾中会有废液存在，因此，过滤作为水处理技术的重要手段，一直沿用至今，并衍生出众多的工艺流程，结构形式及相应的设备。
目前，公告号为CN203112650U的中国专利公开了一种餐厨垃圾废水处理系统，其中包括：一废水缓冲池，所述废水缓冲池的侧上方设有一三相分离罐，一提升泵的进水管伸入所述废水缓冲池，所述提升泵的出水管与所述三相分离罐相连通;所述三相分离罐具有一水层排出口，所述水层排出口设有一出水泵，所述出水泵的出水端与以调节池相连通;一进料泵的进水端伸入所述调节池，所述调节池的出水端与一中温反应器相连通;所述中温反应器的出水端与一出水池相连通，一进料泵的一端与所述出水池相连通，所述进料泵的另一端与一反应器相连通;所述反应器的排出端与一曝气罐向连通，所述曝气罐的出水端下方设有一沉淀池。该餐厨垃圾废水处理系统有效处理废水，实现了“固、液、气”三废无害化和资源化。
但是，该装置的结构复杂，造价成本高，且使用不方便。
实用新型内容
本实用新型的目的是提供一种垃圾废水处理系统，该装置具有操作简单，制作成本低和使用方便的特点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种垃圾废水处理系统，包括过滤罐体，所述过滤罐体的外壁上开有废液进管，所述过滤罐体的内部设有过滤装置，所述过滤罐体的内部设有用于支撑过滤装置的挡板，所述过滤装置包括两块过滤板以及设于两块过滤板之间的过滤网，所述过滤板设有若干个通孔，所述过滤罐体的底部设有除臭用的活性炭层，在过滤罐体上的底部设有向上延伸至活性炭层的过滤出水管。
通过采用上述技术方案，废水从废液进管进入，将直接作用到过滤板上，使过滤网不至于被废水冲击而损坏，有效的保护了过滤网，有效增加了过滤网的使用寿命;废水中较大的颗粒物将留在过滤板上，经过通孔将大颗粒物分离出来后，剩下的废液再经过过滤网的第二次过滤，使过滤更加充分，然后经过活性炭的除臭处理，有效减少了废水对环境的污染，该装置结构简单，制作成本低且使用方便。

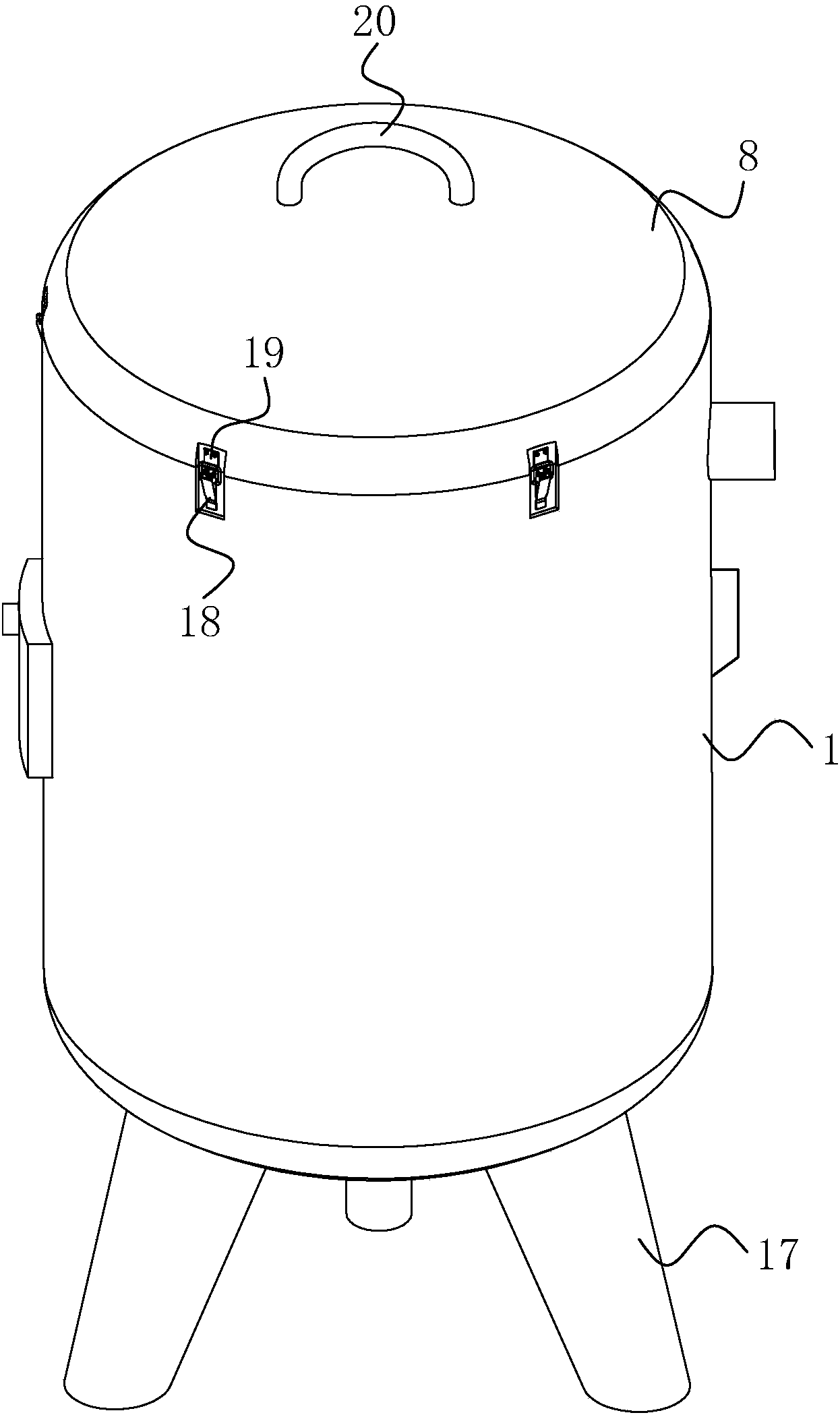

优选的，所述过滤罐体顶端设有可拆卸的顶盖。
通过采用上述技术方案，当过滤板上的通孔被颗粒物堵塞时，可以通过打开顶盖，将过滤板拿出来进行清理，清理掉通孔上堆积的颗粒物，能够有效提高过滤装置的效率。
优选的，所述过滤罐体上设有用于观察过滤板上表面的窗口。
通过采用上述技术方案，方便人们在装置外部观察到过滤板上表面的颗粒物堆积情况，从而可以有效减少过滤板被大颗粒物堵塞的情况。
优选的，所述挡板呈倾斜设置，所述挡板靠近废液进管的一侧高于挡板远离废液进管的一侧。
通过采用上述技术方案，废液在过滤板过滤时，由于挡板的倾斜，位于挡板之上的过滤板也呈倾斜设置，废液将在过滤板上流动，便于废液的充分过滤，颗粒物也会随着废液在过滤板上滚动，使颗粒物集中到过滤板的底端，有效的保证了过滤板的通畅情况，进一步提高了过滤效率。
优选的，所述过滤罐体上位于过滤板的底端设有清理口。
通过采用上述技术方案，可以随时清理滑落到过滤板底端的大颗粒物，有效减少通孔被大颗粒物阻碍，进而减少了打开过滤罐体顶盖的次数。
优选的，所述通孔呈锥形。
通过采用上述技术方案，废液经过过滤板的时候，由于通孔呈锥形，废液流下去的速率快，相同时间内过滤网过滤的废液量增多，有效提高了过滤效率。
优选的，所述过滤板朝向过滤网的一侧均设有相互对应的磁铁。
通过采用上述技术方案，磁铁可以将过滤网紧密夹持在两块过滤板之间，增加了过滤网的稳定性。
优选的，一所述过滤板上设有凹槽，另一所述过滤板设有限制块，所述限制块抵压过滤网后与所述凹槽相配合。
通过采用上述技术方案，可以使过滤网紧密地固定在过滤板上，减少过滤网在过滤板上滑移的情况，从而减少废液只流经过滤板的通孔，不经过过滤网的情况，保证了过滤的充分性。
优选的，所述过滤出水管外套有过滤罩，所述过滤罩外轴向设有若干个透孔。
通过采用上述技术方案，透孔可以对废液进行一级处理，去除废液中的部分固体悬浮物、浮油，初步调整pH值，减轻处理废液的腐化程度，进一步增强了过滤效果。
优选的，所述过滤出水管沿过滤出水管轴向设有若干个过滤孔。
通过采用上述技术方案，过滤孔可以去除污水中呈胶体和溶解状态的部分有机污染物质，能够将废液更加彻底的处理干净，进而达到排放标准。
综上所述，本实用新型具有以下有益效果：利用夹持在过滤网上的过滤板，可以使大颗粒物落在过滤板上，然后通过打开过滤罐体上的可拆卸顶盖，将过滤板拿出来清理干净，避免了大颗粒物堆积在过滤板上的情况;利用设置在过滤网下方的活性炭层，可对废液进行除臭处理，避免了对周围空气和环境的污染;利用透孔的一级处理和过滤孔的二级处理，能够使废液达到排放标准。总的来说，这种垃圾废液过滤装置操作简单，使用方便、制作成本低廉，可广泛适用于垃圾中废液的深度处理。
