申请日2017.04.07
公开(公告)日2017.07.18
IPC分类号C02F9/02; B01D36/02; B01D36/04
摘要
一种机械加工领域的废水净化处理设备，包括第一壳体装置、第一净化装置、第二净化装置、第二壳体装置、沉淀装置、第三壳体装置、推动装置、第三净化装置，第一壳体装置包括第一壳体、第一管道、水泵、第一阀门、第一斜板，第一净化装置包括第一横板、第一海绵块、第一挡板、第一过滤网、第一弹簧、第二弹簧，第二净化装置包括集中板、第二海绵块、第二过滤网，第二壳体装置包括第二壳体、第二管道、第二阀门、第三管道、风机、第三阀门，沉淀装置包括第一支撑杆、连接杆、沉淀框、第三过滤网、第二挡板、第三弹簧、第四过滤网、第五过滤网。本发明能够有效的清除废水中的颗粒杂质，清除效果理想，从而可以减少对环境的污染，保护环境。
权利要求书

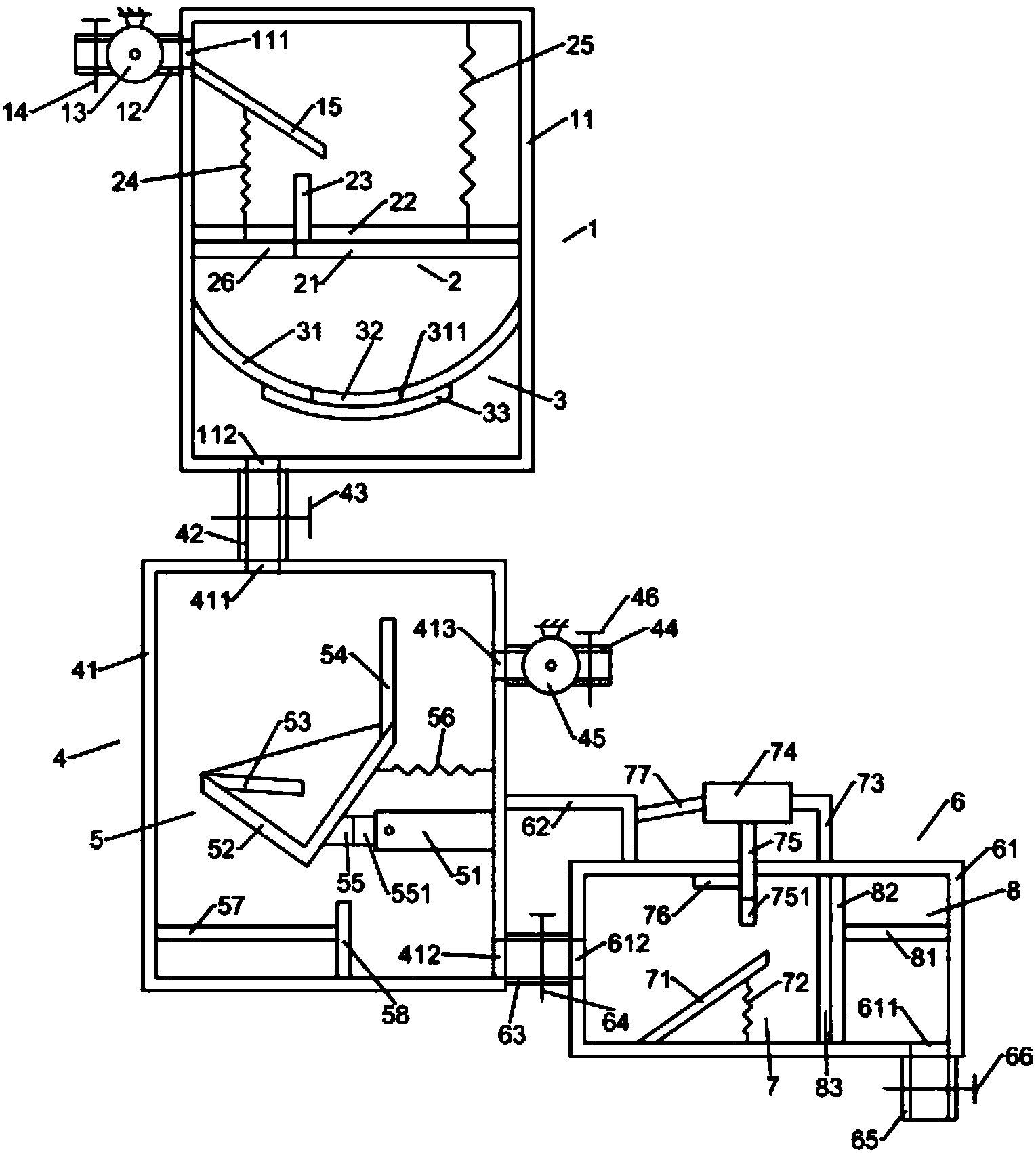

1.一种机械加工领域的废水净化处理设备，其特征在于：所述机械加工领域的废水净化处理设备包括第一壳体装置、收容于所述第一壳体装置内的第一净化装置、位于所述第一净化装置下方的第二净化装置、位于所述第一壳体装置下方的第二壳体装置、收容于所述第二壳体装置内的沉淀装置、位于所述第二壳体装置右侧的第三壳体装置、设置于所述第三壳体装置上的推动装置、收容于所述第三壳体装置内的第三净化装置，所述第一壳体装置包括第一壳体、位于所述第一壳体左侧的第一管道、设置于所述第一管道上的水泵、第一阀门、收容于所述第一壳体内的第一斜板，所述第一净化装置包括第一横板、位于所述第一横板上方的第一海绵块、第一挡板、位于所述第一横板左侧的第一过滤网、位于所述第一过滤网上方的第一弹簧、位于所述第一挡板右侧的第二弹簧，所述第二净化装置包括集中板、设置于所述集中板上的第二海绵块、位于所述集中板下方的第二过滤网，所述第二壳体装置包括第二壳体、位于所述第二壳体上方的第二管道、设置于所述第二管道上的第二阀门、位于所述第二壳体右侧的第三管道、设置于所述第三管道上的风机、第三阀门，所述沉淀装置包括第一支撑杆、位于所述第一支撑杆左侧的连接杆、位于所述连接杆左侧的沉淀框、设置于所述沉淀框上的第三过滤网、位于所述沉淀框上方的第二挡板、位于所述沉淀框右侧的第三弹簧、位于所述沉淀框下方的第四过滤网、位于所述第四过滤网右侧的第五过滤网，所述第三壳体装置包括第三壳体、位于所述第三壳体上方的第一支架、位于所述第三壳体左侧的第四管道、设置于所述第四管道上的第四阀门、位于所述第三壳体下方的第五管道、设置于所述第五管道上的第五阀门，所述推动装置包括弹性板、位于所述弹性板下方的第四弹簧、位于所述第三壳体上方的第二支架、设置于所述第二支架上端的电缸、位于所述电缸下方的推动杆、设置于所述推动杆左侧的限定杆、位于所述电缸左侧的固定杆，所述第三净化装置包括第二支撑杆、位于所述第二支撑杆左侧的第六过滤网、位于所述第六过滤网左侧的第三海绵块。
2.如权利要求1所述的机械加工领域的废水 净化处理设备，其特征在于：所述第一壳体上设有位于其左表面的第一通孔、位于其下表面的第二通孔，所述第一管道的右端对准所述第一通孔且与所述第一壳体的左表面固定连接，所述第一斜板呈倾斜状，所述第一斜板的上端与所述第一壳体的内表面固定连接，所述第一斜板位于所述第一通孔的下方。
3.如权利要求2所述的机械加工领域的废水净化处理设备，其特征在于：所述第一横板的右端与所述第一壳体的内表面滑动连接，所述第一过滤网的右端与所述第一横板的左端固定连接，所述第一过滤网的左端与所述第一壳体的内表面滑动连接，所述第一横板及第一过滤网的上表面与所述第一海绵块的下表面固定连接，所述第一海绵块的侧面与所述第一壳体的内表面滑动连接，所述第一挡板贯穿所述第一海绵块的上下表面且与其固定连接，所述第一挡板的下端与所述第一横板的上表面固定连接，所述第一挡板位于所述第一斜板的下方，所述第一弹簧的上端与所述第一斜板固定连接，所述第一弹簧的下端贯穿所述第一海绵块的上下表面且与所述第一过滤网固定连接，所述第二弹簧的上端与所述第一壳体的内表面固定连接，所述第二弹簧的下端贯穿所述第一海绵块的上下表面且与所述第一横板固定连接。
4.如权利要求3所述的机械加工领域的废水净化处理设备，其特征在于：所述集中板呈弯曲状，所述集中板的侧面与所述第一壳体的内表面固定连接，所述集中板上设有贯穿其上下表面的第三通孔，所述第二海绵块呈弯曲状，所述第二海绵块收容于所述第三通孔内且与所述集中板固定连接，所述第二过滤网呈弯曲状，所述第二过滤网的上表面与所述集中板的下表面固定连接，所述第二海绵块的下表面与所述第二过滤网的上表面固定连接。
5.如权利要求4所述的机械加工领域的废水净化处理设备，其特征在于：所述第二壳体上设有位于其上表面的第四通孔、位于其右表面的第五通孔及第六通孔，所述第二管道的下端对准所述第四通孔且与所述第二壳体的上表面固定连接，所述第二管道的上端对准所述第二通孔且与所述第一壳体的下表面固定连接，所述第三管道的左端对准所述第六通孔且与所述第二壳体的右表面固定连接。
6.如权利要求5所述的机械加工领域的废水净化处理设备，，其特征在于：所述第一支撑杆的右端与所述第二壳体的内表面固定连接，所述连接杆的左端与所述沉淀框的右表面固定连接，所述连接杆的右端设有第一凹槽，所述第一支撑杆的左端收容于所述第一凹槽内且与所述连接杆枢轴连接，所述沉淀框的纵截面呈V字形，所述沉淀框位于所述第四通孔的下方，所述第三过滤网呈倾斜状，所述第三过滤网的左端与所述沉淀框的内表面固定连接，所述第二挡板的下端与所述沉淀框的内表面固定连接，所述第二挡板位于所述第六通孔的左侧，所述第三弹簧的右端与所述第二壳体的内表面固定连接，所述第三弹簧的左端与所述沉淀框的右表面固定连接，所述第五过滤网与所述第二壳体的内表面固定连接，所述第四过滤网的左端与所述第二壳体的内表面固定连接，所述第四过滤网的右端与所述第五过滤网的左表面固定连接。
7.如权利要求6所述的机械加工领域的废水净化处理设备，，其特征在于：所述第三壳体上设有位于其下表面的第七通孔及位于其左表面的第八通孔，所述第一支架的下端与所述第三壳体固定连接，所述第一支架的上端与所述第二壳体固定连接，所述第四管道的右端对准所述第八通孔且与所述第三壳体的左表面固定连接，所述第四管道的左端对准所述第五壳体且与所述第二壳体的右表面固定连接，所述第五管道的上端对准所述第七通孔且与所述第三壳体的下表面固定连接。
8.如权利要求7所述的机械加工领域的废水净化处理设备，，其特征在于：所述弹性板呈倾斜状，所述弹性板的左端与所述第三壳体的内表面固定连接，所述第四弹簧的下端与所述第三壳体的内表面固定连接，所述第四弹簧的上端与所述弹性板固定连接，所述第二支架的下端与所述第三壳体的上表面固定连接，所述第二支架的上端与所述电缸固定连接，所述推动杆的上端与所述电缸连接，所述推动杆贯穿所述第三壳体的内外表面且与其滑动连接，所述推动杆位于所述弹性板右端的上方，所述推动杆的下端设有第二凹槽，所述限定杆的右端与所述推动杆的左表面固定连接，所述固定杆的右端与所述电缸固定连接，所述固定杆的左端与所述第一支架固定连接。
9.如权利要求8所述的机械加工领域的废水净化处理设备，，其特征在于：所述第二支撑杆的右端与所述第三壳体的内表面固定连接，所述第二支撑杆的左端与所述第六过滤网的右表面固定连接，所述第六过滤网与所述第三壳体的内表面固定连接，所述第三海绵块的右表面与所述第六过滤网的左表面固定连接，所述第三海绵块与所述第三壳体的内表面固定连接。
说明书
一种机械加工领域的废水净化处理设备
技术领域
本发明涉及废水处理技术领域，尤其是涉及一种机械加工领域的废水净化处理设备，。
背景技术
在机械加工过程中会产生废水，该废水中掺杂较多的颗粒杂质，甚至包含有金属屑等杂质，如果直接将其排放则会污染环境，并且会造成资源的浪费。现有对废水处理的装置无法有效的清除废水中的杂质，废水净化效果不理想。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的机械加工领域的废水净化处理设备，。
为达到本发明之目的，采用如下技术方案：
一种机械加工领域的废水净化处理设备，所述机械加工领域的废水净化处理设备包括第一壳体装置、收容于所述第一壳体装置内的第一净化装置、位于所述第一净化装置下方的第二净化装置、位于所述第一壳体装置下方的第二壳体装置、收容于所述第二壳体装置内的沉淀装置、位于所述第二壳体装置右侧的第三壳体装置、设置于所述第三壳体装置上的推动装置、收容于所述第三壳体装置内的第三净化装置，所述第一壳体装置包括第一壳体、位于所述第一壳体左侧的第一管道、设置于所述第一管道上的水泵、第一阀门、收容于所述第一壳体内的第一斜板，所述第一净化装置包括第一横板、位于所述第一横板上方的第一海绵块、第一挡板、位于所述第一横板左侧的第一过滤网、位于所述第一过滤网上方的第一弹簧、位于所述第一挡板右侧的第二弹簧，所述第二净化装置包括集中板、设置于所述集中板上的第二海绵块、位于所述集中板下方的第二过滤网，所述第二壳体装置包括第二壳体、位于所述第二壳体上方的第二管道、设置于所述第二管道上的第二阀门、位于所述第二壳体右侧的第三管道、设置于所述第三管道上的风机、第三阀门，所述沉淀装置包括第一支撑杆、位于所述第一支撑杆左侧的连接杆、位于所述连接杆左侧的沉淀框、设置于所述沉淀框上的第三过滤网、位于所述沉淀框上方的第二挡板、位于所述沉淀框右侧的第三弹簧、位于所述沉淀框下方的第四过滤网、位于所述第四过滤网右侧的第五过滤网，所述第三壳体装置包括第三壳体、位于所述第三壳体上方的第一支架、位于所述第三壳体左侧的第四管道、设置于所述第四管道上的第四阀门、位于所述第三壳体下方的第五管道、设置于所述第五管道上的第五阀门，所述推动装置包括弹性板、位于所述弹性板下方的第四弹簧、位于所述第三壳体上方的第二支架、设置于所述第二支架上端的电缸、位于所述电缸下方的推动杆、设置于所述推动杆左侧的限定杆、位于所述电缸左侧的固定杆，所述第三净化装置包括第二支撑杆、位于所述第二支撑杆左侧的第六过滤网、位于所述第六过滤网左侧的第三海绵块。
与现有技术相比，本发明具有如下有益效果：本发明机械加工领域的废水净化处理设备能够有效的清除废水中的颗粒杂质，清除效果理想，从而可以减少对环境的污染，保护环境。
