申请日2017.04.05
公开(公告)日2017.11.14
IPC分类号C02F9/14; C02F3/12; C02F103/24
摘要
本实用新型公开了一种CASS工艺皮革废水处理装置，包括废水处理装置主体、转叶和第一沉淀池，所述废水处理装置主体上设置有进水口，且进水口的右侧安置有调节池和机械格栅，所述机械格栅的右方安装有沉砂池，且沉砂池上固定有第一阀门、酸性溶液瓶和第二电机，所述转叶的外部设置有沉砂池，所述第一沉淀池的左方安装有沉砂池，且第一沉淀池的右方安置有曝光池，所述曝光池的右侧固定有第二沉淀池，且第二沉淀池的右端设置有出水口，所述出水口上连接有水管，所述废水处理装置主体的底部固定有支座、排污口和第二阀门。该CASS工艺皮革废水处理装置结构简单，操作较为方便，设置有酸溶液瓶可以通过阀门来控制加酸的速率，可以使废水处理过程更为方便。

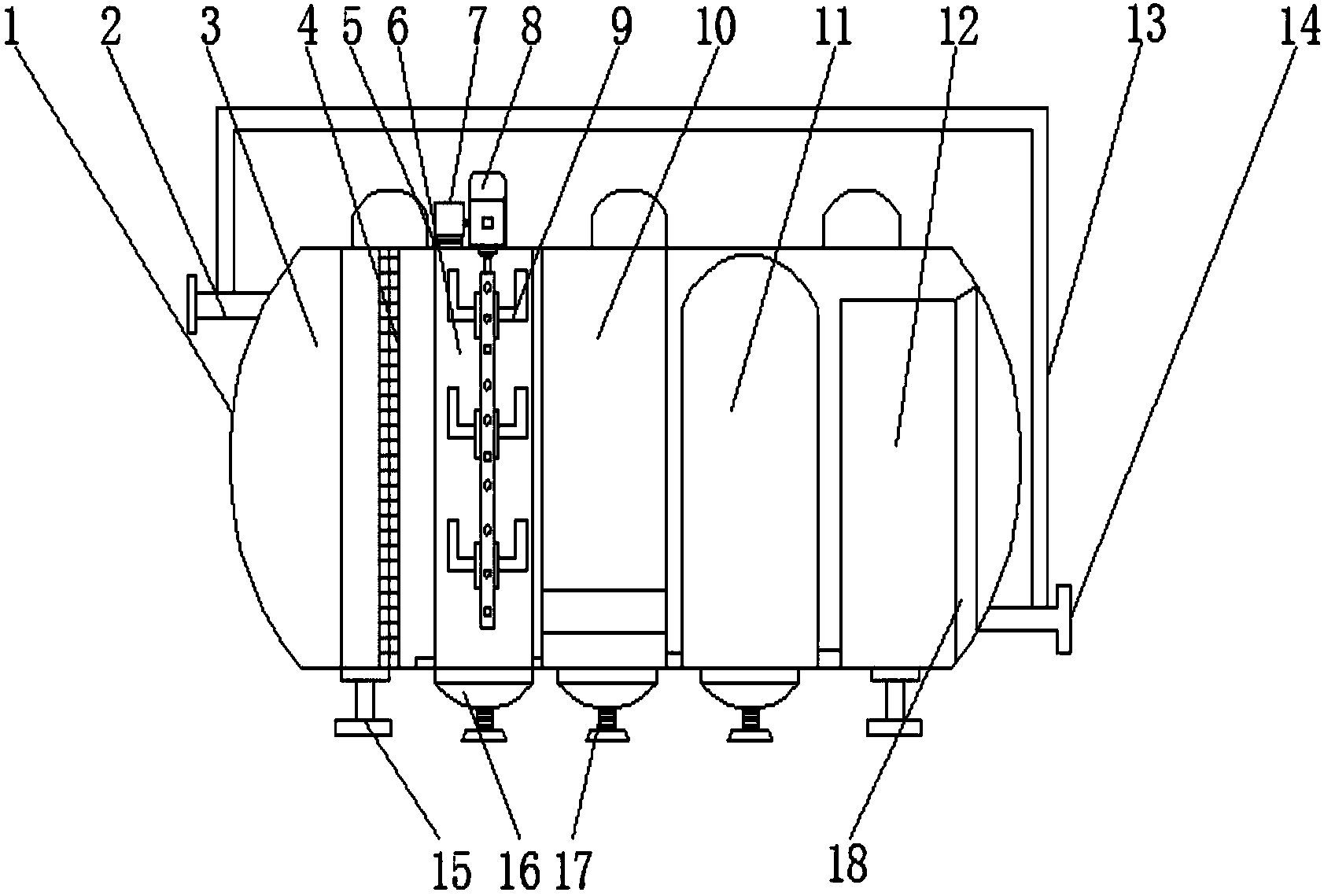

摘要附图
权利要求书
1.一种CASS工艺皮革废水处理装置，包括废水处理装置主体(1)、转叶(9)和第一沉淀池(10)，其特征在于：所述废水处理装置主体(1)上设置有进水口(2)，且进水口(2)的右侧安置有调节池(3)和机械格栅(4)，所述机械格栅(4)的右方安装有沉砂池(6)，且沉砂池(6)上固定有第一阀门(5)、酸性溶液瓶(7)和第二电机(8)，所述转叶(9)的外部设置有沉砂池(6)，所述第一沉淀池(10)的左方安装有沉砂池(6)，且第一沉淀池(10)的右方安置有曝光池(11)，所述曝光池(11)的右侧固定有第二沉淀池(12)，且第二沉淀池(12)的右端设置有出水口(14)，所述出水口(14)上连接有水管(13)，所述废水处理装置主体(1)的底部固定有支座(15)、排污口(16)和第二阀门(17)，且废水处理装置主体(1)的背面设置有温度计(18)和水泵(19)。
2.根据权利要求1所述的一种CASS工艺皮革废水处理装置，其特征在于：所述机械格栅(4)包括格栅(401)和第一电机(402)，且格栅(401)的上端安置有第一电机(402)。
3.根据权利要求1所述的一种CASS工艺皮革废水处理装置，其特征在于：所述转叶(9)的形状为“L”型，且转叶(9)设置有六个，其关于沉砂池(6)的中轴线对称。
4.根据权利要求1所述的一种CASS工艺皮革废水处理装置，其特征在于：所述排污口(16)与第二阀门(17)均设置有三个，且两者均匀的分布在废水处理装置主体(1)的底部。
5.根据权利要求1所述的一种CASS工艺皮革废水处理装置，其特征在于：所述排污口(16)与第二阀门(17)之间的连接方式为螺纹连接。
说明书
一种CASS工艺皮革废水处理装置
技术领域
本实用新型涉及皮革废水处理装置技术领域，具体为一种CASS工艺皮革废水处理装置。
背景技术
制革废水是制革生产过程中排出的废水，通常动物皮用盐腌或用水浸泡，使其膨润，加石灰、去肉、脱碱，然后用丹宁或铬，鞣制加脂软化，最后染色加工制成皮革，在此过程中会产生很多废水，这些废水危害十分大，气味十分刺鼻，因此就需要使用废水处理装置对废水进行处理，保证环境。但是，市场上常见的废水处理装置都存在着一系列缺陷，比如废水处理过程中加入酸的量不好控制，而且在沉砂池中不能充分反应，废水有可能温度过高影响了废水处理的过程，废水处理不够充分等问题，这些问题的存在都影响到了废水处理的过程，满足不了市场的需求，为此，我们提出一种效率更高的CASS工艺皮革废水处理装置。
实用新型内容
本实用新型的目的在于提供一种CASS工艺皮革废水处理装置，以解决上述背景技术中提出的废水处理过程中加入酸的量不好控制，而且在沉砂池中不能充分反应，废水有可能温度过高影响了废水处理的过程等问题。
为实现上述目的，本实用新型提供如下技术方案：一种CASS工艺皮革废水处理装置，包括废水处理装置主体、转叶和第一沉淀池，所述废水处理装置主体上设置有进水口，且进水口的右侧安置有调节池和机械格栅，所述机械格栅的右方安装有沉砂池，且沉砂池上固定有第一阀门、酸性溶液瓶和第二电机，所述转叶的外部设置有沉砂池，所述第一沉淀池的左方安装有沉砂池，且第一沉淀池的右方安置有曝光池，所述曝光池的右侧固定有第二沉淀池，且第二沉淀池的右端设置有出水口，所述出水口上连接有水管，所述废水处理装置主体的底部固定有支座、排污口和第二阀门，且废水处理装置主体的背面设置有温度计和水泵。
优选的，所述机械格栅包括格栅和第一电机，且格栅的上端安置有第一电机。
优选的，所述转叶的形状为“L”型，且转叶设置有六个，其关于沉砂池的中轴线对称。
优选的，所述排污口与第二阀门均设置有三个，且两者均匀的分布在废水处理装置主体的底部。
优选的，所述排污口与第二阀门之间的连接方式为螺纹连接。
与现有技术相比，本实用新型的有益效果是：该CASS工艺皮革废水处理装置结构简单，操作较为方便，设置有酸溶液瓶可以通过第一阀门来控制加酸的速率，可以使废水处理过程更为方便，转叶可以很好的帮助废水与酸进行反应，使两者反应更充分，提高了污水处理过程中的效率，设置有温度计，在处理装置温度较高时可以通过水泵将处理过的污水通过水管进入废水处理装置进行降温，保证了废水处理装置安全高效的进行工作，实用性更加高，大大提高了废水处理的效率。
