申请日2017.05.06
公开(公告)日2017.09.15
IPC分类号B01D36/02
摘要
本发明公开了一种模块化过滤膜处理装置，包括罐体和盖板，罐体的内壁均匀分布有不少于四个第一凹槽，罐体的内部底端中心设有固定柱，用于固定支撑柱，支撑柱另一端套装于盖板的中心卡槽内，支撑柱侧面设有与第一凹槽对应的第二凹槽，第一过滤膜板、第二过滤膜板、第三过滤膜板和挡板夹装在第一凹槽与第二凹槽间，可抽拉取出进行冲洗、更换，盖板用螺栓固定在罐体上，盖板便于打开，罐体设有进液管，液管上设有进液闸阀、过滤器、污水泵，污水泵将污水泵入罐体内，污水经过过滤器进行初步过滤，污水泵的输入端与电机开关的输出端电连接，罐体设有出液管和清洗管，整个装置结构简单，模块化且都可拆卸清洗或更换。
权利要求书

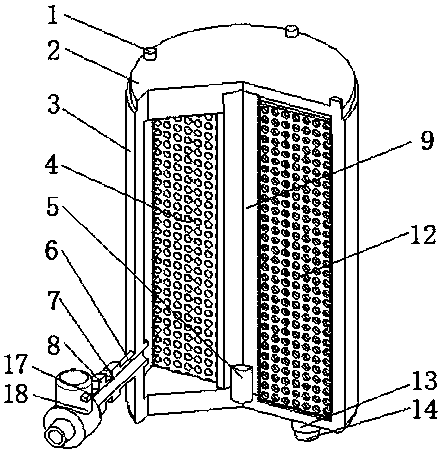

1.一种模块化过滤膜处理装置，包括罐体(3)和盖板(2)，其特征在于：所述罐体(3)的内壁均匀分布有不少于四个的第一凹槽(19)，所述罐体(3)的内部底端中心设有固定柱(5)，固定柱(5)上套接有支撑柱(9)，支撑柱(9)侧面设有与第一凹槽(19)对应的第二凹槽，且支撑柱(9)远离固定柱(5)的一端套装于盖板(2)的中心卡槽内，所述罐体(3)的内部均匀分布有第一过滤膜板(4)、第二过滤膜板(15)、第三过滤膜板(12)和挡板(16)，第一过滤膜板(4)、第二过滤膜板(15)、第三过滤膜板(12)和挡板(16)的两端分别夹装在第一凹槽(19)和第二凹槽内，所述罐体(3)的上部设有盖板(2)，盖板(2)通过螺栓(1)固定连接于罐体(3)上，所述罐体(3)的外侧下部设有进液管(6)，且进液管(6)伸入罐体(3)的一端位于第一过滤膜板(4)与挡板(16)之间，所述罐体(3)的外侧上部设有出液管(10)，且出液管(10)伸入罐体(3)的一端位于第三过滤膜板(12)与挡板(16)之间，所述罐体(3)的底部设有清洗管(14)。
2.根据权利要求1所述的一种模块化过滤膜处理装置，其特征在于：所述进液管(6)上设有进液闸阀(7)，进液闸阀(7)的前端设有过滤器(8)，过滤器(8)的前端设有污水泵(18)，污水泵(18)的侧面设有电机开关(17)，污水泵(18)的输入端与电机开关(17)的输出端电连接，电机开关(17)的输入端与外部电源的输入端电连接。
3.根据权利要求1所述的一种模块化过滤膜处理装置，其特征在于：所述螺栓(1)的数量不少于四个，且不少于四个的螺栓(1)等角度分布于盖板(2)上。
4.根据权利要求1所述的一种模块化过滤膜处理装置，其特征在于：所述出液管(10)上设有出液闸阀(11)。
5.根据权利要求1所述的一种模块化过滤膜处理装置，其特征在于：所述清洗管(14)上设有清洗闸阀(13)。
说明书
一种模块化过滤膜处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种模块化过滤膜处理装置。
背景技术
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。利用过滤膜对污水中各组分的选择渗透作用性能的差异，以外界能量为推动力对污水进行分离、分级以达到使用要求，而一般污水处理装置结构较分散、体积较大，使用不方便，另外过滤膜清洗不便，同时污水处理效率不高。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种模块化过滤膜处理装置，整体模块化集成可以移动，而且过滤板可抽出清洗、更换方便，过滤器可对污水进行粗过滤，第一过滤膜板、第二过滤膜板、第三过滤膜板和挡板将罐体分割为四个腔，充分利用罐体容积，有效提高装置使用效率，打开盖板，内部结构部件可拆卸，清洗方便，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种模块化过滤膜处理装置，包括罐体和盖板，所述罐体的内壁均匀分布有不少于四个的第一凹槽，所述罐体的内部底端中心设有固定柱，固定柱上套接有支撑柱，支撑柱侧面设有与第一凹槽对应的第二凹槽，且支撑柱远离固定柱的一端套装于盖板的中心卡槽内，所述罐体的内部均匀分布有第一过滤膜板、第二过滤膜板、第三过滤膜板和挡板，第一过滤膜板、第二过滤膜板、第三过滤膜板和挡板的两端分别夹装在第一凹槽和第二凹槽内，所述罐体的上部设有盖板，盖板通过螺栓固定连接于罐体上，所述罐体的外侧下部设有进液管，且进液管伸入罐体的一端位于第一过滤膜板与挡板之间，所述罐体的外侧上部设有出液管，且出液管伸入罐体的一端位于第三过滤膜板与挡板之间，所述罐体的底部设有清洗管。
作为本发明的一种优选技术方案，所述进液管上设有进液闸阀，进液闸阀的前端设有过滤器，过滤器的前端设有污水泵，污水泵的侧面设有电机开关，污水泵的输入端与电机开关的输出端电连接，电机开关的输入端与外部电源的输入端电连接。
作为本发明的一种优选技术方案，所述螺栓的数量不少于四个，且不少于四个的螺栓等角度分布于盖板上。
作为本发明的一种优选技术方案，所述出液管上设有出液闸阀。
作为本发明的一种优选技术方案，所述清洗管上设有清洗闸阀。
与现有技术相比，本发明的有益效果是：本模块化过滤膜处理装置，整体模块化集成可以移动，污水经污水泵、过滤器泵入罐体内，采用下进液上出液方式，第一过滤膜板、第二过滤膜板、第三过滤膜板和挡板可夹装在第一凹槽和第二凹槽内，可以方便取出，进行清洗更换，打开盖板，罐体内部结构部件都可以拆卸，罐体底部设有清理管，便于清洗罐体，罐体分割为四个腔，有效提高装置使用效率，可以有效解决背景技术中的问题。
