申请日2017.04.07
公开(公告)日2017.07.11
IPC分类号B01D29/94; B01D29/84; B01D29/58; B01D29/01
摘要
本发明公开了一种节能自净污水过滤装置，包括壳体、粗格栅、布水器、细滤网和收集装置。其特征是粗格栅和细滤网向收集装置倾斜一定角度，布水器在细滤网前部，收集装置在细滤网后部。布水器末端设有分流堰，布水器与细滤网固定连接，细滤网选用光滑的硬质材料，收集装置包含篦子和箱体;工作过程中，污水中较大的污物杂质被粗格栅拦截，较小的污物杂质被细滤网拦截，在水力冲刷作用和重力作用下继续向倾斜面底部移动，进入到位于细滤网末端的收集装置中，进一步干燥减小体积后，可以直接倾倒。此过滤装置具有无需动力自净的特点。该发明避免了传统过滤装置定期更换过滤材料或需要动力净化滤层的问题，实现了节能自净污水过滤的目的。
权利要求书

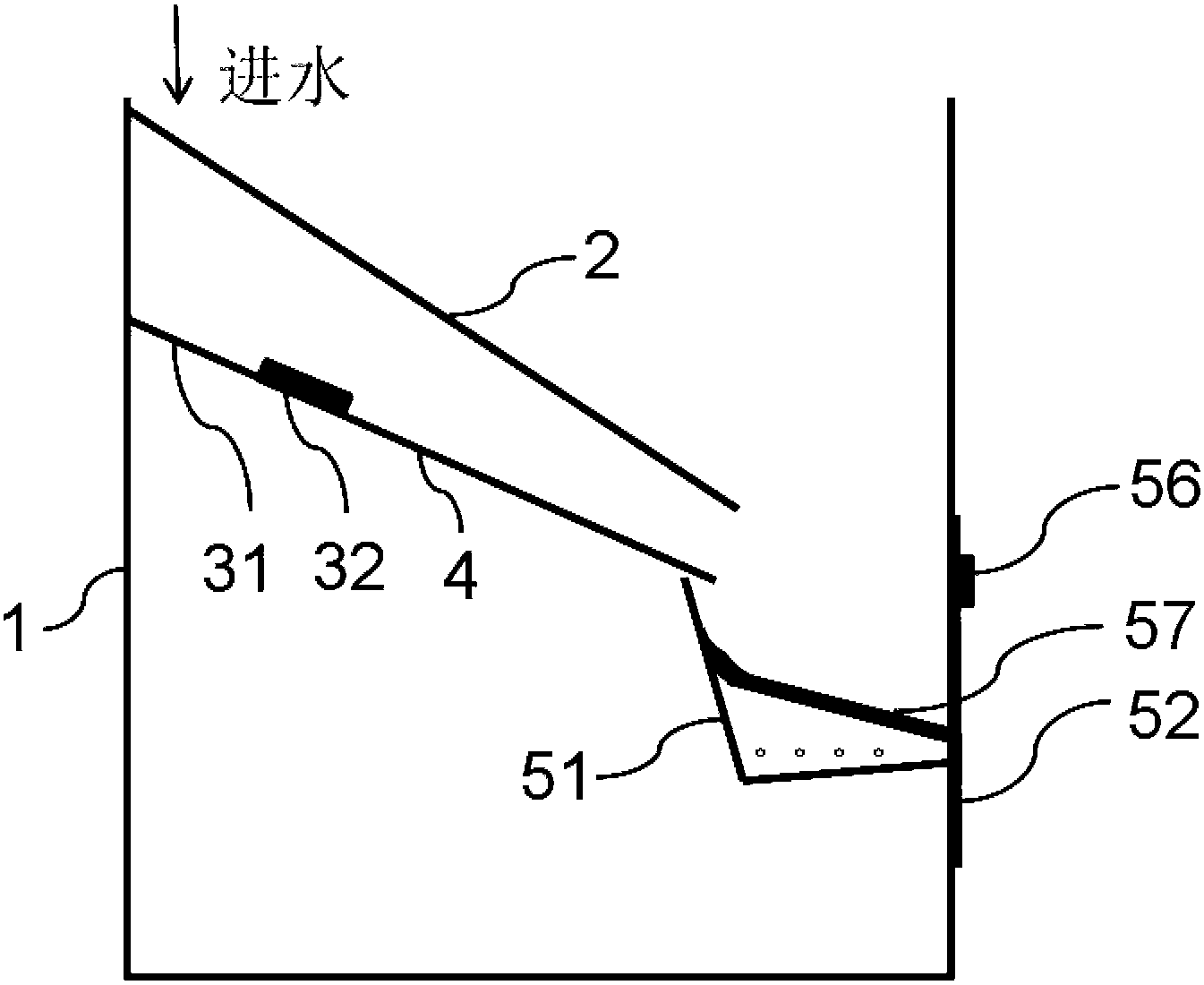

1.一种节能自净污水过滤装置，包括壳体(1)、粗格栅(2)、布水器(3)、细滤网(4)和收集装置(5)，其特征在于：所述粗格栅(2)位于壳体(1)最上端，粗格栅(2)与水平面夹角大于45°，细滤网(4)与水平面夹角大于40°，所述布水器(3)与所述细滤网(4)位于粗格栅(2)下部，活动设置在壳体(1)内，布水器(3)与水平面呈倾斜角度，并与细滤网(4)前部固定连接，收集装置(5)与细滤网(4)下部活动连接，所述收集装置(5)由背板(51)，前面板(52)，底板(53)，左侧板(54)，右侧板(55)构成，内置篦子(57)，所述篦子(57)由多个根篦条组成，活动放置于收集装置(5)中，与背板(51)、前面板(52)、左侧板(54)、右侧板(55)紧密接触，所述背板(51)与垂直方向夹角为5°-30°，顺水流方向倾斜，所述底板(53)与水平夹角为5°-10°，向背板(51)侧倾斜，底板(53)最低处设置有排水孔(59)。
2.根据权利要求1所述的一种节能自净污水过滤装置，其特征在于：所述粗格栅(2)开始端与末端投影长度大于所述布水器(3)开始端与细滤网(4)末端投影长度。
3.根据权利要求1所述的一种节能自净污水过滤装置，其特征在于：所述细滤网(4)的材质采用光滑硬质材料。
4.根据权利要求1所述的一种节能自净污水过滤装置，其特征在于：所述布水器(3)由布水器底板(31)和分流堰(32)构成，所述的布水器底板(31)为不透水材料，布水器的末端设置分流堰(32)。
5.根据权利要求1所述的一种节能自净污水 过滤装置，其特征在于：所述前面板(52)上设置拉手(56)。
说明书
一种节能自净污水过滤装置
技术领域
本发明涉及一种污水过滤的技术领域，具体地讲，就是一种节能自净污水过滤装置。
背景技术
污水处理系统一般都包含过滤装置，用于去除悬浮杂质，以保证污水达到进一步处理的要求。现有污水过滤装置一般采用格栅，需要利用特殊的动力装置定期去除过滤物，或者定期停止工作，人工清洗后恢复过滤。降低动力消耗和保持连续工作是污水过滤面临的问题。为解决以上问题，本发明提出一种节能自净污水过滤装置。
发明内容
本发明的目的在于克服传统过滤装置存在的不足，解决动力消耗问题和连续工作的问题。
为达到上述目的，本发明提供了一种节能自净污水过滤装置。本发明是由以下技术方案实现的，一种节能自净污水过滤装置，包括壳体、粗格栅、布水器、细滤网和收集装置，其所述粗格栅位于壳体最上端，粗格栅与水平面夹角大于45°，细滤网与水平面夹角大于40°，所述布水器与所述细滤网位于粗格栅下部，活动设置在壳体内，布水器与水平面呈倾斜角度，并与细滤网前部固定连接，收集装置与细滤网下部活动连接，所述收集装置由背板，前面板，底板，左侧板，右侧板构成，内置篦子，所述篦子由多个根篦条组成，活动放置于收集装置中，与背板、前面板、左侧板、右侧板紧密接触，所述背板与垂直方向夹角为5°-30°，顺水流方向倾斜，所述底板与水平夹角为5°-10°，向背板侧倾斜，底板最低处设置有排水孔。
进一步的，所述的一种节能自净污水过滤装置，其粗格栅开始端与末端投影长度大于所述细滤网开始端与末端投影长度。
进一步的，所述的一种节能自净污水过滤装置，其细滤网的材质采用光滑硬质材料。
进一步的，所述的一种节能自净污水过滤装置，其布水器由布水器底板和分流堰构成，所述的布水器底板为不透水材料，布水器的末端设置分流堰。
进一步的，所述的一种节能自净污水过滤装置，其前面板上设置拉手。
采用上述技术方案，本发明一种节能自净污水过滤装置具有如下有益效果：
本发明通过设置倾斜的粗格栅、布水器、细滤网和收集装置，使过滤装置在无需动力的条件下具备了自净化功能，省去了传统过滤装置清洁格栅和滤网的动力设备部分，也完全避免了清洗过程中的停工，同时减少了资源和能源的消耗。工作过程中，污水经过粗格栅时，较大的污物杂质被拦截，水流经过细滤网时，较小的污物杂质被拦截，由于粗格栅和细滤网向收集槽倾斜，拦截的污物杂质在水力冲刷作用和重力作用下向底部移动，并进入到收集装置中，进一步干燥减小体积后，可以直接倾倒。自净化与过滤同步进行，能够保持滤网表面清洁，该发明避免了传统过滤装置定期清洗过滤材料或采用动力清除污物，解决了污水过滤过程中对过滤材料的清洗和动力消耗问题。
