申请日2017.04.07
公开(公告)日2017.06.23
IPC分类号C02F1/00; C02F3/00; C02F3/30
摘要
本发明公开了一种无动力污水净化装置，包括壳体、粗格栅、细滤层、收集槽和生物活性炭滴滤池。其特征是粗格栅在细滤层上部，生物活性炭滴滤池在细滤层下部;粗格栅和细滤层向收集槽倾斜一定角度，收集槽在细滤层后部，收集槽包含篦子和箱体;细滤层包括布水器和细滤网，布水器在细滤网前部，布水器末端设有分流堰。工作过程中，污水中较大的污物杂质被粗格栅拦截，较小的污物杂质被细滤网拦截，在水力冲刷和重力作用下进入收集槽，直接倾倒。过滤后的水滴落入生物活性炭滴滤池，溶解性污染物被吸附和生物降解。粗格栅和细滤层无需动力清洁滤网，生物活性炭滴滤池无需动力曝气。该发明实现了无动力去除污水中悬浮态污染物和溶解态污染物的目的。
权利要求书

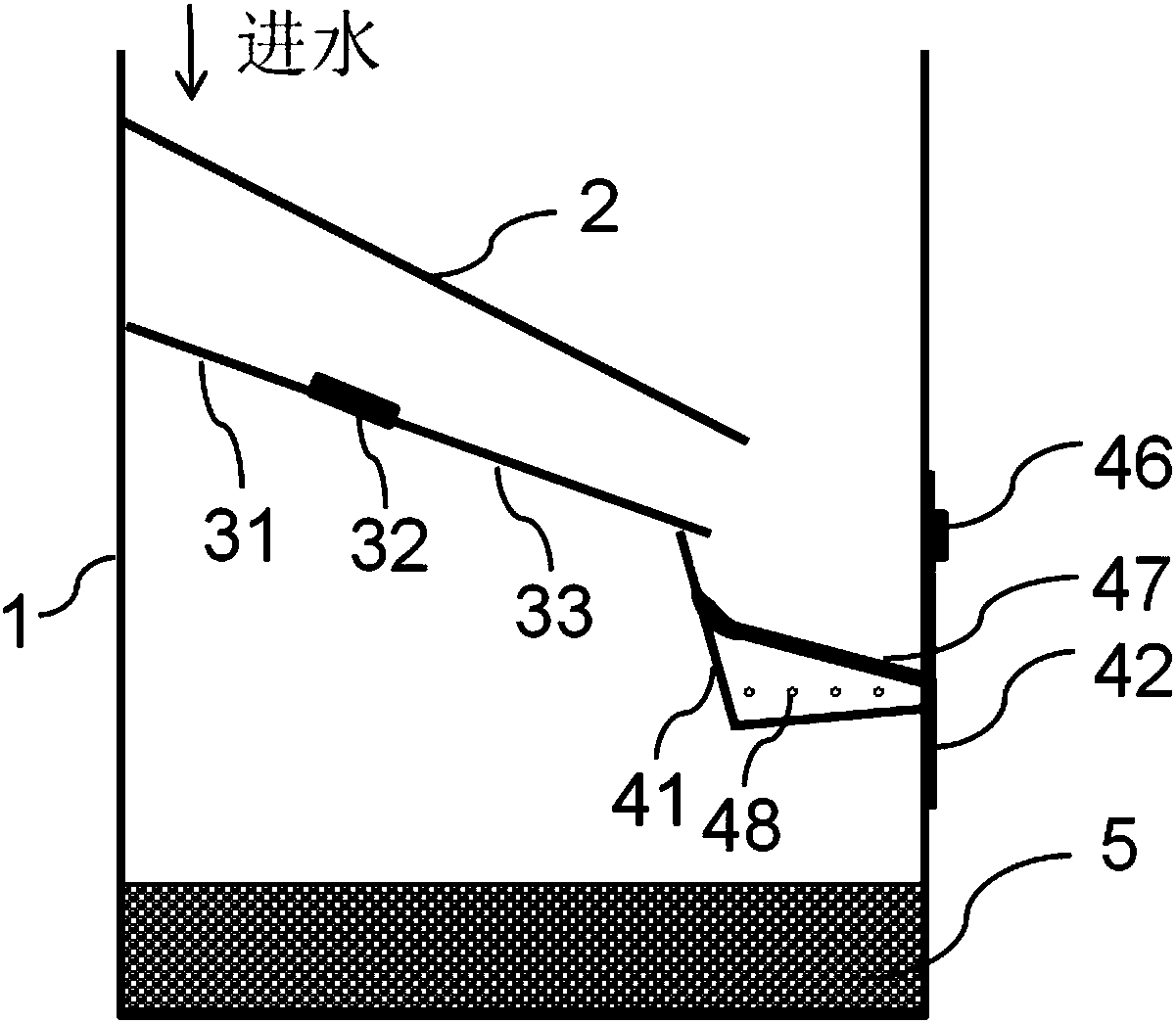

1.一种无动力污水净化装置，包括壳体(1)、粗格栅(2)、细滤层(3)、收集槽(4)和生物活性炭滴滤池(5)，其特征在于：所述粗格栅(2)活动设置于壳体(1)最上端，粗格栅(2)与水平面夹角大于45°，细滤层(3)与水平面夹角大于40°，所述细滤层(3)位于粗格栅(2)下部，活动设置在壳体(1)内，细滤层(3)包括布水器(31)、分流堰(32)和细滤网(33)，布水器(31)与细滤网(33)前部固定连接，分流堰(32)设置在布水器(31)末端，收集槽(4)与细滤网(33)下部活动连接，所述收集槽(4)由背板(41)、前面板(42)、底板(43)、左侧板(44)和右侧板(45)构成，内置篦子(47)，所述篦子(47)由多根篦条组成，活动放置于箱体中，与背板(41)、前面板(42)、左侧板(44)、右侧板(45)紧密接触，所述背板(41)与垂直方向夹角为5°-30°，顺水流方向倾斜，所述底板(43)与水平夹角为5°-10°，向背板(41)侧倾斜，左侧板(44)和/或右侧板(45)设置通气孔(49)，底板(43)最低处设置有排水孔(48)，生物活性炭滴滤池(5)为长方体扁平结构，位于细滤层(3)下部。
2.根据权利要求1所述的无动力污水净化装置，其特征在于：所述粗格栅(2)开始端与末端投影长度大于所述细滤网(4)开始端与末端投影长度。
3.根据权利要求1所述的无动力污水净化装置，其特征在于：所述细滤网(33)的材质采用光滑硬质材料。
4.根据权利要求1所述的无动力污水 净化装置，其特征在于：所述布水器(31)为不透水材料。
5.根据权利要求1所述的无动力污水净化装置，其特征在于：所述前面板(42)上设置拉手(46)。
6.根据权利要求1所述的无动力污水净化装置，其特征在于：所述生物活性炭滴滤池(5)下底设置透水孔板。
说明书
一种无动力污水净化装置
技术领域
本发明涉及污水净化装置的技术领域，具体地讲，就是一种无动力污水净化装置。
背景技术
污水必须经过处理才能够排放进入天然水体。污水中包含悬浮态污染物和溶解态污染物，污水处理系统必须有效去除以上两种状态的污染物才能够保证达到排放要求。现有污水过滤装置一般采用格栅去除悬浮态污染物，利用生物曝气池去除溶解态污染物。格栅需要利用特殊的动力装置定期去除过滤物，曝气池需要消耗大量的动力用于曝气，二者都需要辅助设备和动力消耗，降低动力费用、降低设备成本是污水处理面临的问题。
发明内容
本发明的目的在于解决传统污水净化设备需要消耗大量能源的问题，提出一种无动力污水净化装置。
为达到上述目的，本发明提供了一种无动力污水净化装置。本发明是由以下技术方案实现的，一种无动力污水净化装置，包括壳体、粗格栅、细滤层、收集槽和生物活性炭滴滤池，其所述粗格栅活动设置于壳体最上端，粗格栅与水平面夹角大于45°，细滤层与水平面夹角大于40°，所述细滤层位于粗格栅下部，活动设置在壳体内，细滤层包括布水器、分流堰和细滤网，布水器与细滤网前部固定连接，分流堰设置在布水器末端，收集槽与细滤网下部活动连接，所述收集槽由背板、前面板、底板、左侧板和右侧板构成，内置篦子，所述篦子由多根篦条组成，活动放置于箱体中，与背板、前面板、左侧板、右侧板紧密接触，所述背板与垂直方向夹角为5°-30°，顺水流方向倾斜，所述底板与水平夹角为5°-10°，向背板侧倾斜，左侧板和/或右侧板设置通气孔，底板最低处设置有排水孔，生物活性炭滴滤池为长方体扁平结构，位于细滤层下部。
进一步的，所述的无动力污水净化装置，其粗格栅开始端与末端投影长度大于所述细滤网开始端与末端投影长度。
进一步的，所述的无动力污水净化装置，其细滤网的材质采用光滑硬质材料。
进一步的，所述的无动力污水净化装置，其布水器为不透水材料。
进一步的，所述的无动力污水净化装置，其前面板上设置拉手。
进一步的，所述的无动力污水净化装置，其生物活性炭滴滤池下底设置透水孔板。
采用上述技术方案，本发明一种无动力污水净化装置具有如下有益效果：
本发明通过设置倾斜的粗格栅、布水器、细滤层、收集槽和生物活性炭滴滤池，使过滤装置在无需动力的条件下具备了自净化功能，完全避免了清洗过程中的停工和动力消耗，生物活性炭滴滤池无需曝气，实现了无动力净化污水。工作过程中，污水经过粗格栅时，较大的污物杂质被拦截，水流经过细滤网时，较小的污物杂质被拦截，由于粗格栅和细滤网向收集槽倾斜，拦截的污物杂质在水力冲刷作用和重力作用下向底部移动，并进入到收集槽中，进一步干燥减小体积后，可以直接倾倒。过滤后的水滴落入生物活性炭滴滤池，生物活性炭由颗粒活性炭培养获得，具有吸附和生物降解的作用，吸附后的有机物会进一步在好氧菌和兼氧菌的作用下继续分解，达到污水处理和填料自净化的效果。滴滤操作能够保证生物活性炭滤层具有较好的充氧条件，从而节省了曝气的动力消耗。
本发明具有的显著特征是过滤装置中的粗格栅和滤网能够依靠过滤物重力和水力冲刷保持自清洁，无需额外的动力消耗，生物活性炭滴滤池具有自净化的能力，也无需额外的动力用于曝气。本发明一种无动力污水净化装置实现了无动力净化污水的目的。
