申请日2017.04.07
公开(公告)日2017.06.27
IPC分类号G05B19/05
摘要
本发明公开一种废水处理电控系统，电源指示与供电电路连接，供电电路通过PLC‑CPU与MCGS/触摸屏连接，4G/RS485异地操作通过PLC‑CPU与执行元件CR/CJX2对加药系统执行、执行元件CR/CJX2对马达等执行和信号指示灯LED连接，客户输入运行设备与MCGS/触控屏连接，本发明简易智控，节约人力资源。
权利要求书
1.一种废水处理电控系统，其特征在于，包括电源指示、4G/RS485异地操作、客户输入运行设备、供电电路、PLC-CPU、MCGS/触控屏、执行元件CR/CJX2对加药系统执行、执行元件CR/CJX2对马达等执行、信号指示灯LED,所述电源指示与供电电路连接，所述供电电路通过PLC-CPU与MCGS/触摸屏连接，所述4G/RS485异地操作通过PLC-CPU与执行元件CR/CJX2对加药系统执行、执行元件CR/CJX2对马达等执行和信号指示灯LED连接，所述客户输入运行设备与MCGS/触控屏连接。
2.根据权利要求1所述一种废水处理电控系统，其特征在于，所述MCGS/触摸屏设有做泥时间、压泥时间、药剂加药量、线体使用。
3.根据权利要求1所述一种废水处理电控系统，其特征在于，所述4G/RS485”进行再异地监控相关运行状况，有故障可以在异地进行诊断，对系统程序做异地远程更新升级。
4.根据权利要求1所述一种废水处理电控系统，其特征在于，所述PLC-CPU通过内部编写好的和预设的程序设备进行自动化的运行。
说明书
一种废水处理电控系统
工艺领域
本发明涉及一种废水处理电控系统，属于管道生产技术领域。
背景工艺
随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。在全国乃至世界范围内，正在兴建及待建的污水 厂也日益增多;有学者曾根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10万m3为大型处理厂，1-10万m3为中型污水处理厂，小于1万m3的为小型污水处理厂;近年来，大型污水处理厂建设数量相对减少，而中小型污水厂则越来越多;且我国的水资源在时空和地域上分布不均匀，更加重了缺水的实际情况，因此近些来，我国的城市水资源进一步紧张，许多城市严重缺水，与此同时，水资源的污染却日益严重，也因此许多城市都规划和建设了水污水处理厂，来改变目前水资源紧缺且污染的现状。
随着全球水资源供应的紧张和对自动化要求的增加，我国的污水处理厂必然是向着高度自动化和无人职守的方向发展，目前，PLC在其稳定性和高度自动化程度的不断加强，使PLC成为在城市污水处理自动化方面的首选。
现有的废水处理电控系统存在以下缺点：
1.需要操作员对机器进行手动操作，浪费人力;
2.没有自动控制部分，做不到设备运行完成或周期完成报警提醒功能，造成设备运行故障频出;
3.没有对药剂做全自动化的添加，造成药剂浪费，影响设备使用效果，增加运行成本;
4.没有对客户现场实际喷涂状况的识别，造成加药没有变化，造成药剂浪费，影响设备使用效果，增加运行成本。
发明内容
发明目的：为了克服浪费人工成本、使用效果不佳、增加运行成本的问题，本发明提供一种废水处理电控系统。

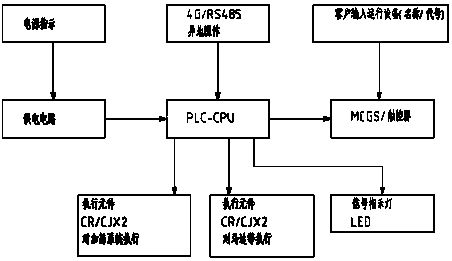

工艺方案：本发明公开一种废水处理电控系统，包括电源指示、4G/RS485异地操作、客户输入运行设备、供电电路、PLC-CPU、MCGS/触控屏、执行元件CR/CJX2对加药系统执行、执行元件CR/CJX2对马达等执行、信号指示灯LED,所述电源指示与供电电路连接，所述供电电路通过PLC-CPU与MCGS/触摸屏连接，所述4G/RS485异地操作通过PLC-CPU与执行元件CR/CJX2对加药系统执行、执行元件CR/CJX2对马达等执行和信号指示灯LED连接，所述客户输入运行设备与MCGS/触控屏连接。
进一步，MCGS/触摸屏设有做泥时间、压泥时间、药剂加药量、线体使用。
进一步，设备终端通过“4G/RS485”可以进行再异地监控相关运行状况，有故障可以在异地进行诊断，对系统程序做异地远程更新升级等。
进一步，相关预设的参数会进入“PLC-CPU”内部参与程序的运算，通过内部编写好的和预设的程序设备进行自动化的运行。
本发明具有以下优点
1、本系统程序分为手动/自动操作程序;
2、本发明的触摸屏操作终端可以预设各个设备的运行流程程序，进行全自动化智能化控制;
3、客户现场的运行数据可以通过4G/RS485信号与中央监控系统主机联网，在主机上可以随时监测设备的运行状况，以及进行异常的在线处理;
4、客户可以在设备操作终端选择现场设备实际使用情况，可以根据CUP内部程序的运算，自动调整加药的比例，让客户合理使用药剂;
5、客户药剂的使用量也可以在我司中央监控主机做修正和调整，系统在重大故障和程序周期完成做报警提示。
