公开(公告)日2017.06.27
IPC分类号A61H33/02; A61M37/00; C02F1/461; C02F1/68
摘要
本发明提供了具有废水箱的富氢美肤仪，包括外壳和套设在所述外壳内的制氢装置，所述制氢装置包括储水箱、氢氧分离组件和废水箱，所述储水箱具有出液口以及用于将水体雾化的雾化装置，所述氢氧分离组件设置在所述储水箱内。该富氢美肤仪不但能制作富氢水，实现氢氧分离，而且能够将富氢水雾化后直接喷涂到皮肤表面，用于延缓皮肤衰老。同时，还设计了废水箱结构，不但能够存储、排出废水，而且结构紧凑。
权利要求书
1.具有废水箱的富氢美肤仪，包括外壳和套设在所述外壳内的制氢装置，其特征在于，所述制氢装置包括储水箱、氢氧分离组件和废水箱，所述储水箱具有出液口以及用于将水体雾化的雾化装置，所述氢氧分离组件设置在所述储水箱内;
所述氢氧分离组件包括阴极片、阳极片和设置于所述阴极片和所述阳极片之间的透水隔气膜，所述阴极片、所述阳极片围成一电解区，所述透水隔气膜用于将所述电解区分隔成氢产生区和氧产生区，所述氢产生区连通所述出液口，所述氧产生区连通所述废水箱。
2.根据权利要求1所述的富氢美肤仪，其特征在于，所述制氢装置包括上壳组和下壳组，所述下壳组内设置有第一隔板，所述第一隔板的一侧和所述上壳组围成所述储水箱，所述废水箱形成在所述第一隔板的另一侧，所述第一隔板上设置有用于连通所述氧产生区和所述废水箱的第一通孔。
3.根据权利要求2所述的富氢美肤仪，其特征在于，所述制氢装置还包括控制组件，所述控制组件包括安装有电气元件的控制箱和设置在所述控制箱外表面的控制面板，所述控制箱套设在所述外壳内，且所述控制箱位于所述储水箱的下方。
4.根据权利要求3所述的富氢美肤仪，其特征在于，所述下壳组在所述第一隔板的另一侧沿所述下壳组的轴向设置有第二隔板，所述第二隔板将所述下壳组在所述第一隔板的另一侧沿所述轴向分隔成所述废水箱和所述控制箱。
5.根据权利要求4所述的富氢美肤仪，其特征在于，所述储水箱的顶部设置有可拆卸式的储水箱盖，所述储水箱盖上设置有所述出液口和用于启闭所述出液口的控制阀。
6.根据权利要求1所述的富氢美肤仪，其特征在于，所述透水隔气膜为离子膜、自增湿膜或微滤膜。
7.根据权利要求1所述的富氢美肤仪，其特征在于，所述阴极片和/或所述阳极片为钛片。
8.根据权利要求1所述的富氢美肤仪，其特征在于，所述储水箱内设置有电解室，所述电解室包括电解室底座和电解室上盖，所述电解室底座和所述电解室上盖盖合以形成一容置所述阴极片、所述透水隔气膜和所述阳极片的容置腔;
所述电解室上盖具有通孔，用于连通所述氢产生区和所述出液口。
9.根据权利要求8所述的富氢美肤仪，其特征在于，所述电解室还包括用于安装阳极片并且设置于所述电解区外的阳极安装盖;
所述电解室还包括用于安装阴极片并且设置于所述电解区外的阴极安装盖。
10.根据权利要求9所述的富氢美肤仪，其特征在于，所述电解室上盖和所述阴极安装盖之间设置有若干垫片;
和/或，所述阳极片和所述阳极安装盖之间设置有阳极密封圈，所述阴极片和所述阴极安装盖之间设置有阴极密封圈;
和/或，所述电解室底座和所述电解室上盖之间设置有电解室盖内密封圈。
说明书
具有废水箱的富氢美肤仪
技术领域
本发明涉及美容保健技术领域，具体而言，涉及具有废水箱的富氢美肤仪。
背景技术
人体进行新陈代谢时，例如每一次呼吸，都需要氧气，过程中会产生自由基，并分解成水与二氧化碳，排出体外。但随着年龄增加，自由基无法自动分解，转而攻击细胞，造成细胞损伤与老化，组织器官功能衰退，机体进入衰老状态，出现长痘、皱纹、色斑等一系列肌肤问题，这就是人体氧化反应——氧化是肌肤衰老的最大威胁。
富氢水，顾名思义就是富含氢气的水。英文是hydrogen Rich water，日文是“水素水”。作为一种选择性抗氧化物质，氢气对很多疾病具有治疗作用，具有十分广泛的应用前景。
近年来，国内市场上富氢水、水素水产品渐多，富氢水、水素水的杯具也有所见，其中采用电解制氢的技术占有相当比例，包括相关的专利技术的涌现。在这些电解制氢杯具及其专利技术中，常见有水平布置的电极结构，如中国专利:申请号201510366113.8、申请号201510126957.5、201520051049.X等;也有上下布置的电极结构，如中国专利:申请号201520786526.7等。这两种布置的电极结构其产品经实验或实用，仍发现其不足现象。
现有技术中的富氢水保健产品通常都是供使用者饮用的设备，使用者需要将富氢水喝入体内，经过人体新陈代谢才能起到美容、保健作用，因而效果较为缓慢，尤其是对皮肤的抗衰老效果不明显。而且，现有的富氢水保健产品通常所制成的氢气和氧气均分散在水中，然而，含有氧气的水被饮用后对加速人体机体的老化，对人体产生一定的潜在危害。
发明内容
为了克服现有技术的不足，本发明提供了具有废水箱的富氢美肤仪。具体地，其技术方案如下：
具有废水箱的富氢美肤仪，包括外壳和套设在所述外壳内的制氢装置，所述制氢装置包括储水箱、氢氧分离组件和废水箱，所述储水箱具有出液口以及用于将水体雾化的雾化装置，所述氢氧分离组件设置在所述储水箱内;
所述氢氧分离组件包括阴极片、阳极片和设置于所述阴极片和所述阳极片之间的透水隔气膜，所述阴极片、所述阳极片围成一电解区，所述透水隔气膜用于将所述电解区分隔成氢产生区和氧产生区，所述氢产生区连通所述出液口，所述氧产生区连通所述废水箱。
作为对技术方案的改进，所述制氢装置包括上壳组和下壳组，所述下壳组内设置有第一隔板，所述第一隔板的一侧和所述上壳组围成所述储水箱，所述废水箱形成在所述第一隔板的另一侧，所述第一隔板上设置有用于连通所述氧产生区和所述废水箱的第一通孔。
作为对技术方案的改进，所述制氢装置还包括控制组件，所述控制组件包括安装有电气元件的控制箱和设置在所述控制箱外表面的控制面板，所述控制箱套设在所述外壳内，且所述控制箱位于所述储水箱的下方。
作为对技术方案的改进，所述下壳组在所述第一隔板的另一侧沿所述下壳组的轴向设置有第二隔板，所述第二隔板将所述下壳组在所述第一隔板的另一侧沿所述轴向分隔成所述废水箱和所述控制箱。
作为对技术方案的改进，所述储水箱的顶部设置有可拆卸式的储水箱盖，所述储水箱盖上设置有所述出液口和用于启闭所述出液口的控制阀。
作为对技术方案的改进，所述透水隔气膜为离子膜、自增湿膜或微滤膜。
作为对技术方案的改进，所述阴极片和/或所述阳极片为钛片。
作为对技术方案的改进，所述储水箱内设置有电解室，所述电解室包括电解室底座和电解室上盖，所述电解室底座和所述电解室上盖盖合以形成一容置所述阴极片、所述透水隔气膜和所述阳极片的容置腔;
所述电解室上盖具有通孔，用于连通所述氢产生区和所述出液口。
作为对技术方案的改进，所述电解室还包括用于安装阳极片并且设置于所述电解区外的阳极安装盖;
所述电解室还包括用于安装阴极片并且设置于所述电解区外的阴极安装盖。
作为对技术方案的改进，所述电解室上盖和所述阴极安装盖之间设置有若干垫片;
和/或，所述阳极片和所述阳极安装盖之间设置有阳极密封圈，所述阴极片和所述阴极安装盖之间设置有阴极密封圈;
和/或，所述电解室底座和所述电解室上盖之间设置有电解室盖内密封圈。
本发明至少具有以下有益效果：
(1)在制氢时，阴极片产生的氢气富集在氢产生区，阳极片产生的氧气富集在氧产生区，透水隔气膜阻隔了氢气向氧产生区的扩散以及阻隔了氧气向氢产生区的扩散，由此达到了氢气和氧气的分离;
(2)通过将富氢水雾化后从出液口喷出或流出，可以直接将富氢水喷涂到皮肤上，阻止皮肤发生氧化，延缓皮肤衰老。
(3)还设计了废水箱结构，不但能够存储、排出废水，而且结构紧凑。

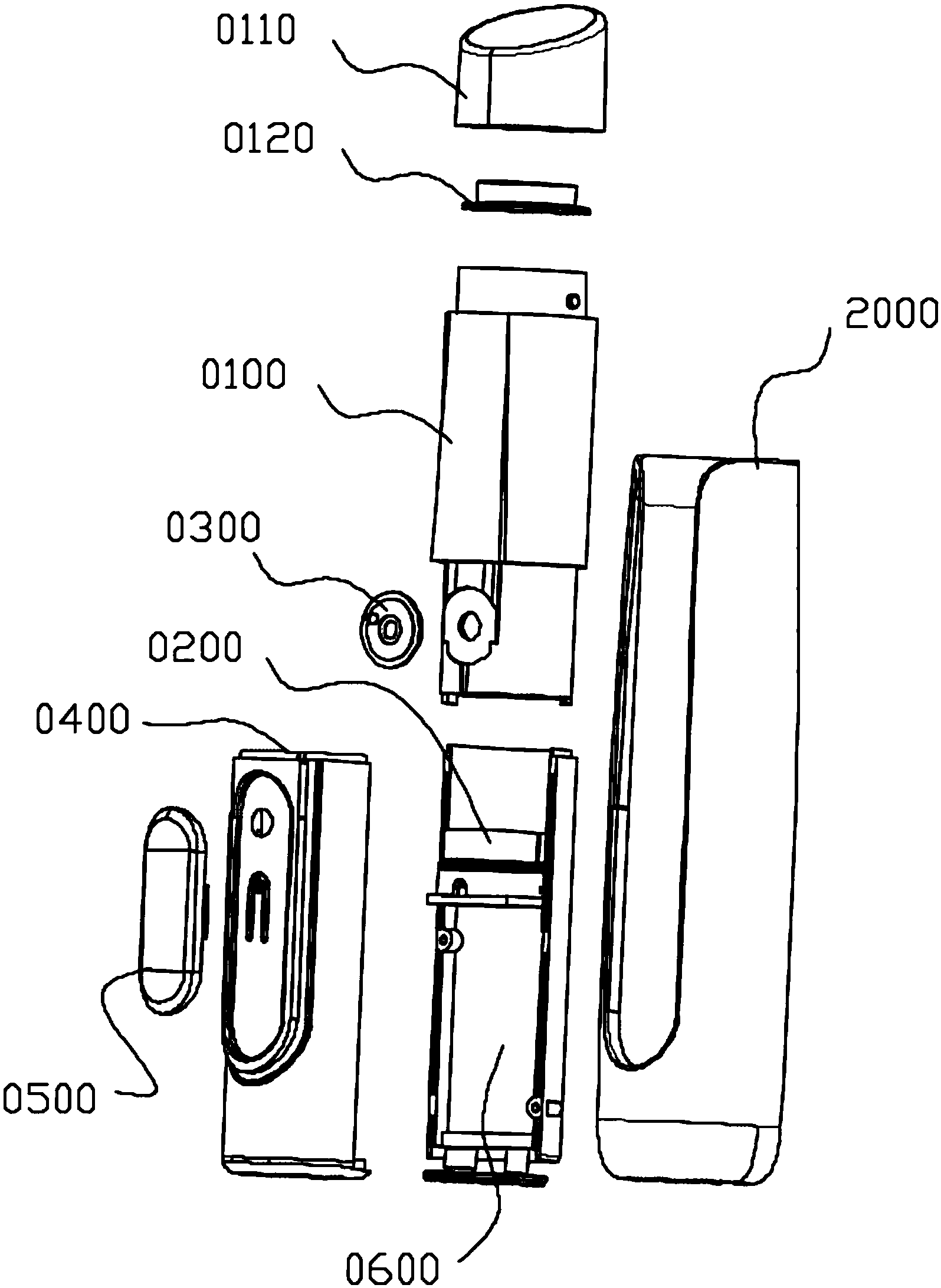

为使本发明的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。
