申请日2017.04.18
公开(公告)日2017.06.23
IPC分类号C02F9/14
摘要
本发明提供了一种乡镇污水处理工艺和设备，涉及乡镇污水处理技术领域，所述乡镇污水处理设备包括生物填料过滤床和膜分离装置，所述生物填料过滤床用于提高污水可生化性，所述膜分离装置用于进行膜处理;所述生物填料过滤床的出口和所述膜分离装置的入口连接。所述乡镇污水处理工艺包括首先提高污水可生化性的步骤，然后进行膜处理的步骤，最后收集产水;所述提高污水可生化性通过所述生物填料过滤床执行，所述膜处理通过所述膜分离装置执行;所述收集产水通过回用水池执行。本申请的乡镇污水处理工艺和装置，解决了现有技术中乡镇污水处理时存在的工艺繁琐，以及运行管理成本高的技术问题。
权利要求书
1.一种乡镇污水处理设备，其特征在于，包括生物填料过滤床和膜分离装置，所述生物填料过滤床用于提高污水可生化性，所述膜分离装置用于进行膜处理;所述生物填料过滤床的出口和所述膜分离装置的入口连接。
2.根据权利要求1所述的乡镇污水处理设备，其特征在于，所述生物填料过滤床自地表向下依次包括表面过滤层和过滤填料层;
在所述表面过滤层设置有进水管，污水由所述进水管流入所述生物填料过滤床;在所述过滤填料层内设置有集水管层，所述集水管层排布有集水管，产水由所述集水管流出所述生物填料过滤床。
3.根据权利要求1所述的乡镇污水处理设备，其特征在于，所述过滤填料层自上而下依次包括毛细过滤阻隔层、火山岩填料层、承托层;所述毛细过滤阻隔层包括陶粒和石英砂颗粒，所述火山岩填料层包括高吸附力火山岩填料，所述承托层包括鹅卵石;在所述承托层内部设置有曝气管层，所述曝气管层内设置有曝气管。
4.根据权利要求3所述的乡镇污水处理设备，其特征在于，所述曝气管设置有多根，相邻两根所述曝气管间隔50厘米。
5.根据权利要求1所述的乡镇污水处理设备，其特征在于，所述膜分离装置为将微孔曝气超滤膜组件浸入V型池内的一体化曝气柱式浸没式膜系统。
6.根据权利要求1所述的乡镇污水处理设备，其特征在于，还包括污水处理格栅，所述污水处理格栅的出口与所述生物填料过滤床的入口连接。
7.一种乡镇污水处理工艺，其特征在于，包括首先提高污水可生化性的步骤，然后进行膜处理的步骤，最后收集产水;所述提高污水可生化性通过权利要求1-6任一项中的所述生物填料过滤床执行，所述膜处理通过权利要求1-6任一项中的所述膜分离装置执行;所述收集产水通过回用水池执行。
8.根据权利要求7所述的乡镇污水处理工艺，其特征在于，在所述提高污水可生化性的步骤前进行大杂质分检;所述大杂质分检通过权利要求5所述的污水处理格栅。
9.根据权利要求7所述的乡镇污水处理工艺，其特征在于，在所述膜处理的步骤中还包括降解有机物的步骤。
10.根据权利要求7所述的乡镇污水处理工艺，其特征在于，还包括消毒步骤和反洗步骤，所述消毒步骤在所述回用水池内进行;所述反洗步骤为将所述回收水池内的产水引入所述一体化曝气柱式浸没式膜系统内。
说明书
乡镇污水处理工艺和设备
技术领域
本发明涉及乡镇污水处理技术领域，尤其是涉及一种乡镇污水处理工艺和设备。
背景技术
乡镇污水和城市污有很大的不同。首先，乡镇和城市在社会、经济和技术等条件上的差异大;其次，乡镇污水和城市污水的理化指标也不同。因此目前较为成熟的城市污水处理工艺不适用与乡镇。
乡镇的污水处理多是基于乡镇的地理地貌优势，采用生态型工艺。但是，目前乡镇的污水处理出现了处理量增大、处理效果不能满足有关排放标准的要求、城镇土地资源条件缺乏等问题。因此，如何提供一种乡镇污水处理工艺和装置，使其具有工艺简洁、处理效果好、占地省、能耗低、运行管理简便、二次污染少的优点，是本领域技术亟待解决的问题。
在先申请CN204017676U提供了一种微孔曝气膜组件，包括膜壳、设于所述膜壳两端的上端盖和下端盖、以及连接在所述上端盖与下端盖中心的中心管，所述上端盖的侧部设有浓水口，所述下端盖的侧部设有进水口，所述中心管的上端设有出水口、并穿出所述上端盖，所述中心管的两管口开放，所述中心管的管体上设有通水孔，所述中心管与所述膜壳之间设有中空纤维膜，所述下端盖的内部设有曝气头，所述下端盖的底部设有进气口，所述进气口与所述曝气头相连通，所述曝气头的曝气膜片上密布有微孔。具有以下优点：
1、利用曝气头的作用，使压缩气体在中空纤维膜之间形成均匀震荡，使附着在中空纤维膜表面的污染物质剥落，并被冲洗水带走，强化了冲洗效果、节约了反洗耗水，同时可防止膜丝被震断，提高中空纤维超滤膜的使用寿命。
2、所述曝气头与所述下端盖通过丝扣相连，保证了曝气头与下端盖的紧固连接。
3、所述曝气膜的材质为硅橡胶，具有良好的物理机械性能和耐老化性能，并抗酸、碱和药剂腐蚀，保证了曝气头的使用寿命。
4、所述通水孔呈螺旋式排列在所述中心管上，使得水与中空纤维膜能够充分接触，促使湍流的形成，从而加强过滤效果。
基于上述优势，本申请在膜处理过程中使用该微孔曝气膜组件。
基于此，本发明提供了一种乡镇污水处理工艺和装置以解决上述的技术问题。
发明内容
本发明的目的在于提供一种乡镇污水处理工艺和设备，以缓解现有技术中乡镇污水处理时存在的工艺繁琐，以及运行管理成本高的技术问题。
本发明提供的乡镇污水处理设备，包括生物填料过滤床和膜分离装置，所述生物填料过滤床用于提高污水可生化性，所述膜分离装置用于进行膜处理;所述生物填料过滤床的出口和所述膜分离装置的入口连接。
进一步的，所述生物填料过滤床自地表向下依次包括表面过滤层和过滤填料层;
在所述表面过滤层设置有进水管，污水由所述进水管流入所述生物填料过滤床;在所述过滤填料层内设置有集水管层，所述集水管层排布有集水管，产水由所述集水管流出所述生物填料过滤床。
进一步的，所述过滤填料层自上而下依次包括毛细过滤阻隔层、火山岩填料层、承托层;所述毛细过滤阻隔层包括陶粒和石英砂颗粒，所述火山岩填料层包括高吸附力火山岩填料，所述承托层包括鹅卵石;在所述承托层内部设置有曝气管层，所述曝气管层内设置有曝气管。
进一步的，所述曝气管设置有多根，相邻两根所述曝气管间隔50厘米。
进一步的，所述膜分离装置为将微孔曝气超滤膜组件浸入V型池内的一体化曝气柱式浸没式膜系统。
进一步的，还包括污水处理格栅，所述污水处理格栅的出口与所述生物填料过滤床的入口连接。

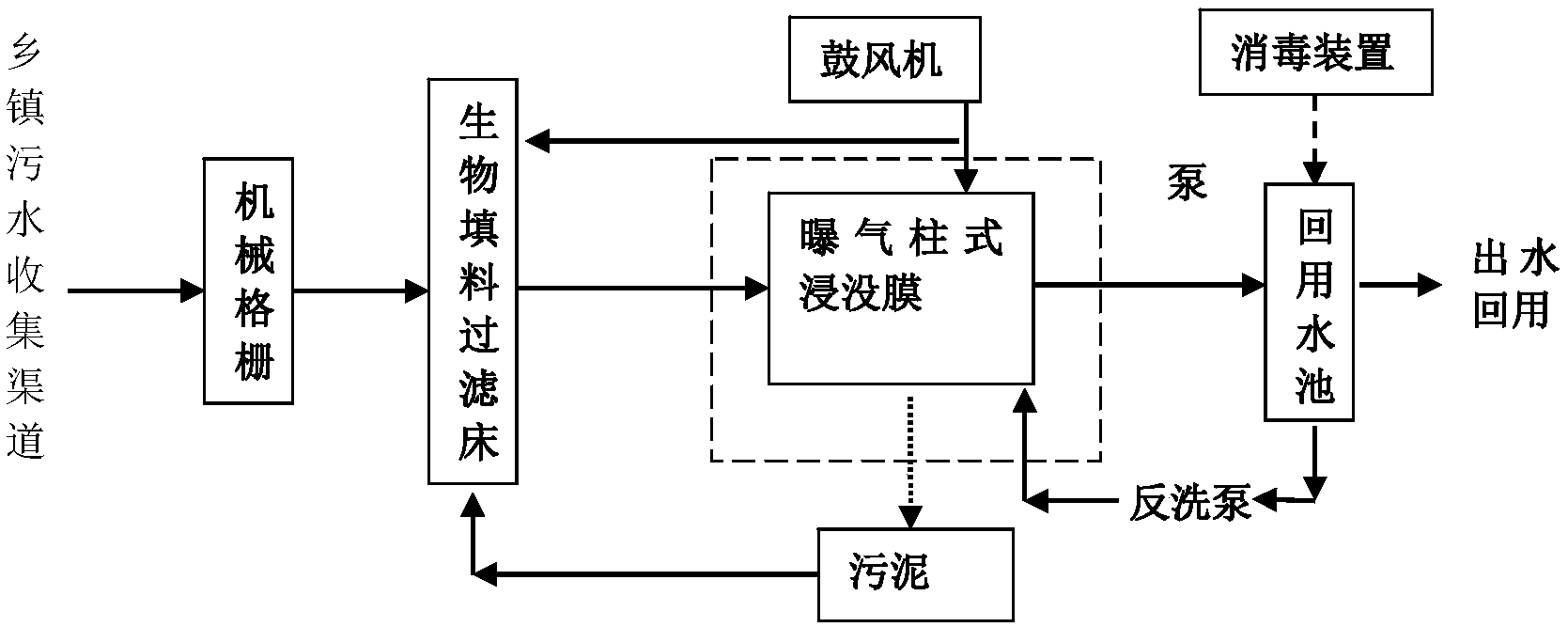

本发明提供的所述乡镇污水处理工艺，包括首先提高污水可生化性的步骤，然后进行膜处理的步骤，最后收集产水;所述提高污水可生化性通过所述生物填料过滤床执行，所述膜处理通过所述膜分离装置执行;所述收集产水通过回用水池执行。
进一步的，在所述提高污水可生化性的步骤前进行大杂质分检;所述大杂质分检通过所述的污水处理格栅。
进一步的，在所述膜处理的步骤中还包括降解有机物的步骤。
进一步的，还包括消毒步骤和反洗步骤，所述消毒步骤在所述回用水池内进行;所述反洗步骤为将所述回收水池内的产水引入所述一体化曝气柱式浸没式膜系统内。
本发明提供的所述乡镇污水处理工艺，包括首先提高污水可生化性的步骤，然后进行膜处理的步骤，最后收集产水;提高污水可生化性通过生物填料过滤床执行，膜处理通过膜分离装置执行;收集产水通过回用水池执行。生物填料过滤床更适用于乡镇的环境条件，并且在乡镇中使用时工艺简单、运行成本低。
污水先经过生物填料过滤床后在进行膜处理的步骤，能够提高膜处理的效率。因为生物填料过滤床能够提高污水的可生化性，其包含大量的微生物，这些微生物也污水中的有机物质为营养，因此生物填料过滤床内的微生物能够吸附和降解污水中的有机物，并将难降解大分子有机物转化为小分子有机物。提高了可生化性的污水几乎不含有容易污堵膜的物质，不仅过滤速度增加，还不会造成二次污染。
本发明提供的所述乡镇污水处理设备，较现有技术，生物填料过滤床和膜分离装置的组合工艺简洁、处理效果好、占地省、能耗低、运行管理简便，几乎不存在二次污染。生物填料过滤床用于提高污水可生化性。污水流进生物填料过滤床，后再流出的称为生物填料过滤床的产水。
生物填料过滤床的产水流入膜分离装置。避免了现有技术中在使用膜分离技术处理污水时常见的断丝现象以及膜污染问题。由于污水进行了提高可生化性的处理，在进入膜分离装置后几乎不含有容易污堵膜的物质，不容易造成膜丝断裂。因此，本申请延长了膜分离装置的使用时间，提高了膜的使用寿命，从而降低了运行成本。与此同时，减小了膜的更换次数，从而降低了维护成本。
基于此，本发明较之原有技术，在处理乡镇污水时，具有工艺简介，以及运行管理成本低的优点
