申请日2017.05.06
公开(公告)日2017.08.04
IPC分类号C02F9/02
摘要
一种家用餐厨污水净化装置，所述家用餐厨污水净化装置为空心结构体，在空心结构体的内腔中设置过滤室、水油分离室、浮油收集室、污泥收集室、第一净化水收集室，水油分离室为一个中部大、上下两头小的空腔，可以快速实现分层;水油分离室的顶部和底部均与空心结构体连接，以将空心结构体的内腔划分上述各个室，结构紧凑、简单;水油分离室中设置的浮球阀组件,所述浮球阀组件包括阀体、第一浮球，以通过第一浮球与阀体的盖合或分离来控制第一净化水通道和第二净化水通道的连通或不连通;相比现有技术中的隔油池等餐厨污水分离装置分离效果更好;本发明装置的体积小，适合家庭使用，解决了家庭餐厨污水的处理，节约了水资源。
权利要求书
1.一种家用餐厨污水净化装置，其特征在于：所述家用餐厨污水净化装置为空心结构体，在空心结构体的内腔中设置过滤室、水油分离室、浮油收集室、污泥收集室、第一净化水收集室，所述水油分离室为一个中部大、上下两头小的空腔，所述水油分离室的顶部和底部均与空心结构体连接，以将空心结构体的内腔划分为位于左上角的过滤室、位于右上角的浮油收集室、位于左下角的污泥收集室、位于浮油收集室下方的第一净化水收集室，所述过滤室包括污水入口、过滤网，所述污水入口位于过滤室的顶部，所述过滤网可拆卸的安装于污水入口处，以对进入过滤室的餐厨污水进行初步过滤，所述过滤室的底部与水油分离室的中部连通，所述水油分离室包括第一浮油通道、第一污泥通道、第一净化水通道、第二净化水通道、浮球阀组件，所述第一浮油通道位于水油分离室的上部，在第一浮油通道靠近浮油收集室的一侧开设第一浮油出口，以将水油分离室与浮油收集室连通，以使污水中比重较轻的浮油从第一浮油通道流入浮油收集室，在所述浮油收集室的底部设有第二浮油出口，并在第二浮油出口上安装有第一阀门，进而排出浮油，所述第一污泥通道位于水油分离室的下部，在第一污泥通道靠近污泥收集室的一侧开设第一污泥出口，以将水油分离室与污泥收集室连通，以使污水中比重较重的污泥从第一污泥通道流入污泥收集室，在所述污泥收集室的底部设有第二污泥出口，并在第二污泥出口上安装有第二阀门，进而排出污泥，在水油分离室靠近第一净化水收集室的侧壁上设置有第一净化水通道、第二净化水通道，所述水油分离室中的水通过第一净化水通道后再通过第二净化水通道与第一净化水收集室连通，在所述第一净化水收集室的底部设有第一净化出口，并在第一净化出口上安装有第三阀门，在第一净化水通道、第二净化水通道之间安装有浮球阀组件，通过浮球阀组件控制第一净化水通道和第二净化水通道之间导通或不导通，所述浮球阀组件包括阀体、第一浮球，所述阀体固定于第一净化水通道、第二净化水通道之间，所述阀体具有一个截面为圆形的通孔，阀体的通孔的轴向竖直设置，阀体的通孔的下端与第一净化水通道连通，阀体的通孔的上端与第二净化水通道连通，并在阀体的通孔的上端还设置有第一浮球，所述第一浮球的密度介于水和浮油的密度之间，所述第一浮球的直径大于所述阀体的通孔的直径，且小于第二净化水通道的直径，以通过第一浮球与阀体的盖合或分离来控制第一净化水通道和第二净化水通道的连通或不连通。
2.如权利要求1所述的家用餐厨污水净化装置，其特征在于：还在所述第二净化水通道靠近第一净化水收集室的侧壁上设置允许水通过、且不允许油通过的半透膜。
3.如权利要求2所述的家用餐厨污水净化装置，其特征在于：所述家用餐厨污水净化装置还设置有第二净化水收集室，所述第二净化水收集室位于第一净化水收集室的下方，且在第一净化水收集室、第二净化水收集室之间设有活性炭过滤层，以对第一净化水收集室流入第二净化水收集室的水进行过滤，所述第二净化水收集室的底部设有第二净化出口，并在第二净化出口上安装有第四阀门。
4.如权利要求3所述的家用餐厨污水净化装置，其特征在于：在所述水油分离室上部设有第二浮球，上述第一浮油通道为圆柱形通道，所述第二浮球的直径大于第一浮油通道的直径，所述第二浮球的密度介于水和浮油的密度之间，以通过第二浮球与第一浮油通道的入口处的盖合或分离来控制第一浮油通道和水油分离室的内部连通或不连通。
说明书
家用餐厨污水净化装置
技术领域
本发明涉及餐厨污水处理技术领域，尤其涉及一种家用餐厨污水净化装置。
背景技术
家庭日常生活中，对于厨余污水多数家庭采用简单的过滤网，可以滤除大块的如菜叶等厨余垃圾，而厨余污水排放中的油污一般都直接排放，没有分离回收，既污染了环境，又浪费了水资源。而在大型的餐厅、宾馆普遍使用的水油分离器、隔油池等虽然水油分离效果好，但占地面积大、结构复杂、造价昂贵，不适于普通家庭日常生活使用。
发明内容
有必要提出一种占地面积小、结构简单、分离效果好的家用餐厨污水净化装置。

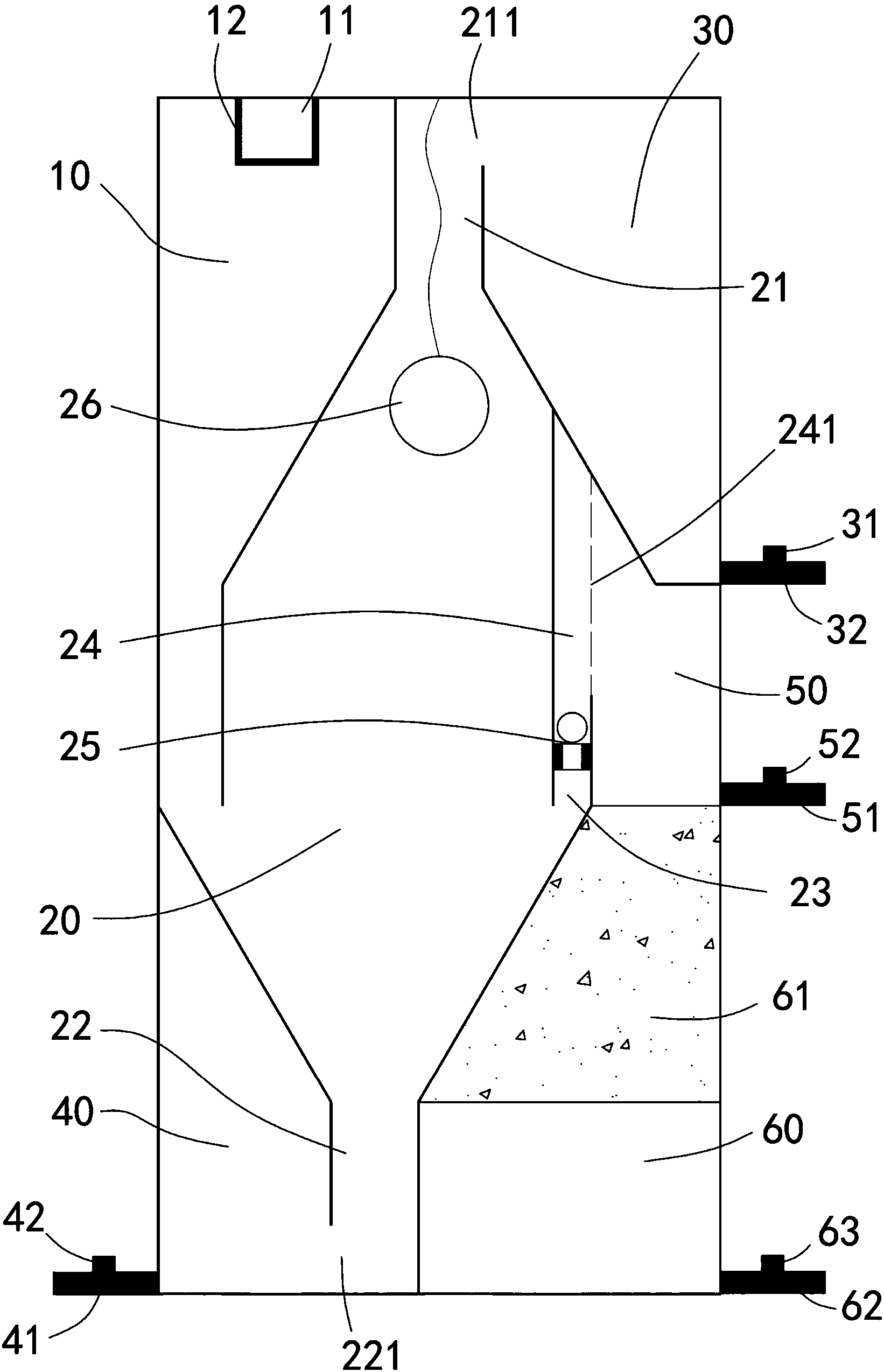

一种家用餐厨污水净化装置，所述家用餐厨污水净化装置为空心结构体，在空心结构体的内腔中设置过滤室、水油分离室、浮油收集室、污泥收集室、第一净化水收集室，所述水油分离室为一个中部大、上下两头小的空腔，所述水油分离室的顶部和底部均与空心结构体连接，以将空心结构体的内腔划分为位于左上角的过滤室、位于右上角的浮油收集室、位于左下角的污泥收集室、位于浮油收集室下方的第一净化水收集室，所述过滤室包括污水入口、过滤网，所述污水入口位于过滤室的顶部，所述过滤网可拆卸的安装于污水入口处，以对进入过滤室的餐厨污水进行初步过滤，所述过滤室的底部与水油分离室的中部连通，所述水油分离室包括第一浮油通道、第一污泥通道、第一净化水通道、第二净化水通道、浮球阀组件，所述第一浮油通道位于水油分离室的上部，在第一浮油通道靠近浮油收集室的一侧开设第一浮油出口，以将水油分离室与浮油收集室连通，以使污水中比重较轻的浮油从第一浮油通道流入浮油收集室，在所述浮油收集室的底部设有第二浮油出口，并在第二浮油出口上安装有第一阀门，进而排出浮油，所述第一污泥通道位于水油分离室的下部，在第一污泥通道靠近污泥收集室的一侧开设第一污泥出口，以将水油分离室与污泥收集室连通，以使污水中比重较重的污泥从第一污泥通道流入污泥收集室，在所述污泥收集室的底部设有第二污泥出口，并在第二污泥出口上安装有第二阀门，进而排出污泥，在水油分离室靠近第一净化水收集室的侧壁上设置有第一净化水通道、第二净化水通道，所述水油分离室中的水通过第一净化水通道后再通过第二净化水通道与第一净化水收集室连通，在所述第一净化水收集室的底部设有第一净化出口，并在第一净化出口上安装有第三阀门，在第一净化水通道、第二净化水通道之间安装有浮球阀组件，通过浮球阀组件控制第一净化水通道和第二净化水通道之间导通或不导通，所述浮球阀组件包括阀体、第一浮球，所述阀体固定于第一净化水通道、第二净化水通道之间，所述阀体具有一个截面为圆形的通孔，阀体的通孔的轴向竖直设置，阀体的通孔的下端与第一净化水通道连通，阀体的通孔的上端与第二净化水通道连通，并在阀体的通孔的上端还设置有第一浮球，所述第一浮球的密度介于水和浮油的密度之间，所述第一浮球的直径大于所述阀体的通孔的直径，且小于第二净化水通道的直径，以通过第一浮球与阀体的盖合或分离来控制第一净化水通道和第二净化水通道的连通或不连通。
优选的，还在所述第二净化水通道靠近第一净化水收集室的侧壁上设置允许水通过、且不允许油通过的半透膜。
优选的，所述家用餐厨污水净化装置还设置有第二净化水收集室，所述第二净化水收集室位于第一净化水收集室的下方，且在第一净化水收集室、第二净化水收集室之间设有活性炭过滤层，以对第一净化水收集室流入第二净化水收集室的水进行过滤，所述第二净化水收集室的底部设有第二净化出口，并在第二净化出口上安装有第四阀门。
优选的，在所述水油分离室上部设有第二浮球，上述第一浮油通道为圆柱形通道，所述第二浮球的直径大于第一浮油通道的直径，所述第二浮球的密度介于水和浮油的密度之间，以通过第二浮球与第一浮油通道的入口处的盖合或分离来控制第一浮油通道和水油分离室的内部连通或不连通。
本发明为空心结构体，在空心结构体的内腔中设置过滤室、水油分离室、浮油收集室、污泥收集室、第一净化水收集室，水油分离室为一个中部大、上下两头小的空腔，可以快速实现分层;水油分离室的顶部和底部均与空心结构体连接，以将空心结构体的内腔划分上述各个室，结构紧凑、简单;水油分离室中设置的浮球阀组件, 所述浮球阀组件包括阀体、第一浮球，以通过第一浮球与阀体的盖合或分离来控制第一净化水通道和第二净化水通道的连通或不连通;相比现有技术中的隔油池等餐厨污水分离装置分离效果更好;本发明装置的体积小，适合家庭使用，解决了家庭餐厨污水的处理，节约了水资源。
