申请日2017.05.06
公开(公告)日2017.07.25
IPC分类号C02F3/30
摘要
本发明涉及污水处理技术领域，尤其是一种一体化生活污水处理装置,可广泛适用于城市各类建筑物，包括至少一条污水处理单元，污水处理单元包括生物膜反应器、曝气风机、回流舱及沉淀舱;生物膜反应器包括高负荷反应器和低负荷反应器，高负荷反应器与低负荷反应器内均装满有生物填料，曝气风机具有两个出气管，两个出气管分别插入高负荷反应器与低负荷反应器内;高负荷反应器、低负荷反应器、回流舱及沉淀舱分别设置在单独的罐体内，罐体呈波纹管状,本发明污水处理效果好，安装简便易行，无需调动大规模的人力物力，设备埋设后即可进入运行阶段，大大缩短了施工工期，永不渗漏，严密性好，经济指标低且经久耐用。
权利要求书

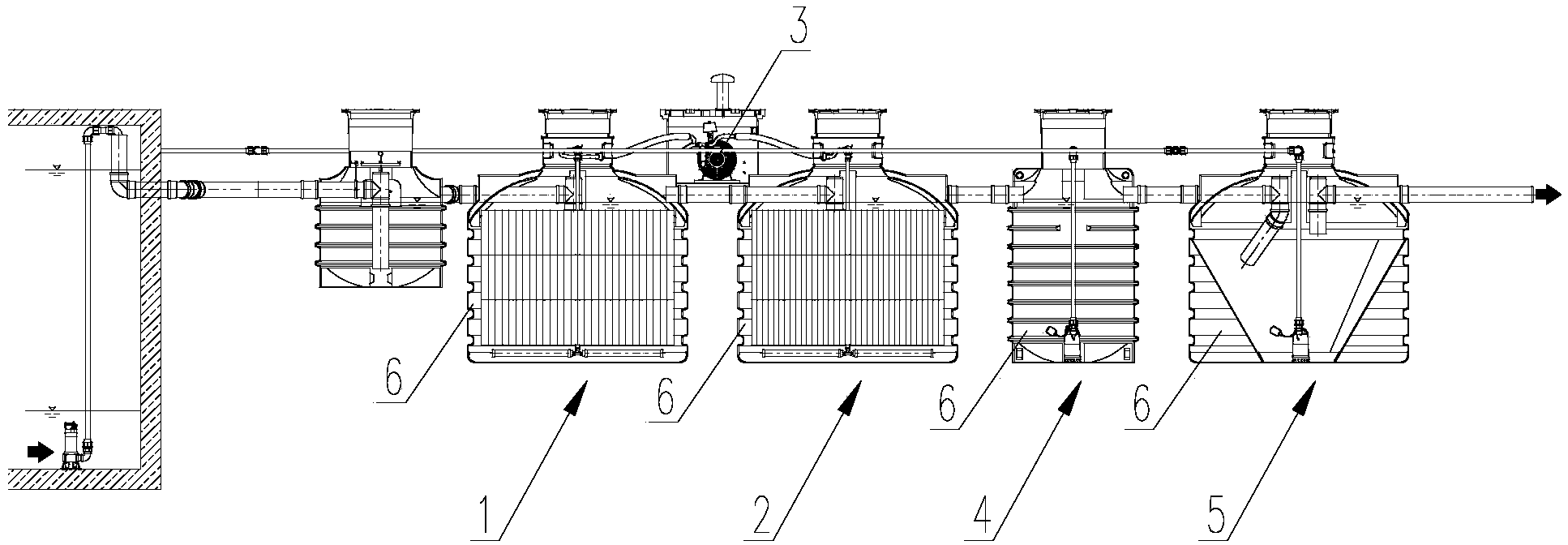

1.一体化生活污水处理装置，其特征在于：包括至少一条污水处理单元，所述污水处理单元包括生物膜反应器、曝气风机(3)、回流舱(4)及沉淀舱(5);
所述生物膜反应器包括高负荷反应器(1)和低负荷反应器(2)，所述高负荷反应器(1)与低负荷反应器(2)内均装满有生物填料，所述高负荷反应器(1)与低负荷反应器(2)连通，低负荷反应器(2)与回流舱(4)连通，回流舱(4)与沉淀舱(5)连通，所述曝气风机(3)具有两个出气管(7)，两个所述出气管(7)分别插入高负荷反应器(1)与低负荷反应器(2)内;
所述高负荷反应器(1)、低负荷反应器(2)、回流舱(4)及沉淀舱(5)分别设置在单独的罐体(6)内，所述罐体(6)呈波纹管状。
2.根据权利要求1所述的一体化生活污水处理装置，其特征在于：所述高负荷反应器(1)和低负荷反应器(2)内均隔分为缺氧区和好氧区，所述缺氧区的出水口与好氧区的进水口连通，所述好氧区的出水口与回流舱(4)的进水口连通，曝气风机(3)的两个出气管(7)分别插入高负荷反应器(1)和低负荷反应器(2)的好氧区。
3.根据权利要求2所述的一体化生活污水处理装置，其特征在于：所述回流舱(4)与高负荷反应器(1)的缺氧区之间设置有回流管道(8)，所述回流管道(8)上串联有回流泵。
4.根据权利要求2所述的一体化生活污水处理装置，其特征在于：所述高负荷反应器(1)和低负荷反应器(2)其内的缺氧区位于好氧区的上方。
5.根据权利要求1所述的一体化生活污水处理装置，其特征在于：所述污水处理单元有两条。
6.根据权利要求1所述的一体化生活污水处理装置，其特征在于：所述罐体(6)的材质为聚乙烯。
说明书
一体化生活污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其是一种一体化生活污水处理装置。
背景技术
污水生物处理是以污水中所含污染物作为营养源，利用微生物的代谢作用降解污染物。显然，如果污水中的污染物不能被微生物降解，生物处理是无效的。如果污水中的污染物可被微生物降解，则污水可获得良好的处理效果。但是当污水中突然进入有毒物质，超过微生物的忍受限度时，将会对微生物产生抑制或毒害作用，使系统的运行遭到严重破坏。因此对污水成分的分析以及判断污水能否采用生物处理是设计污水生物处理工艺的前提。
所谓污水可生化性的实质是指污水中所含的污染物通微生物的生命活动来改变污染物的化学结构，从而改变污染物的化学和物理性能所能达到的程度。研究污染物可生化性的目的在于了解污染物质的分子结构能否在生物作用下分解到环境所允许的结构形态，以及是否有足够快的分解速度。所以对污水进行可生化性研究仅研究可否采用生物处理，并不研究分解成什么产物，即使有机污染物被生物污泥吸附而去除也是可以的，因为在停留时间较短的处理设备中，某些物质来不及被分解，允许其随污泥进入消化池逐步分解。事实上，生物处理并不要求将有机物全部分解成CO2、H2O和硝酸盐等，而只要求将水中污染物去除到环境所允许的程度。
在现实生活中，化粪池是广泛用于工业建筑和民用建筑生活污水处理设施，住宅小区建筑、办公楼、学校、疗养院、企业车间内，化粪池结构多为砖砌结构，砖混结构化粪池的渗漏、运行工况不佳、使用寿命短暂、地下水遭受污染等重大问题。
发明内容
本发明要解决的技术问题是：为了解决现有技术中污水池采用砖砌结构，
导致成本高，容易渗漏的问题，现提供一体化生活污水处理装置，可广泛适用于城市各类建筑物，如住宅、宾馆、办公楼、部队、院校、车站、公厕、工业企业生活间等场所的污水处理,可埋置于道路、广场、花坛、绿地等各种场所能满足各种用户要求。
本发明解决其技术问题所采用的技术方案是：一体化生活污水处理装置，包括至少一条污水处理单元，所述污水处理单元包括生物膜反应器、曝气风机、回流舱及沉淀舱;
所述生物膜反应器包括高负荷反应器和低负荷反应器，所述高负荷反应器与低负荷反应器内均装满有生物填料，所述高负荷反应器与低负荷反应器连通，低负荷反应器与回流舱连通，回流舱与沉淀舱连通，所述曝气风机具有两个出气管，两个所述出气管分别插入高负荷反应器与低负荷反应器内;
所述高负荷反应器、低负荷反应器、回流舱及沉淀舱分别设置在单独的罐体内，所述罐体呈波纹管状。
本方案中将高负荷反应器、低负荷反应器、回流舱及沉淀舱分别集成在单独在罐体内，使得该污水处理装置安装简便易行，无需调动大规模的人力物力，设备埋设后即可进入运行阶段，缩短施工工期;波纹管式的罐体设计，其抗压强度比方型、球面圆拱形腔度增加数倍，罐体外不需要任何加固措施，可满足不同情况下使用，弥补传统立式圆筒型罐体的抗压、抗冲击强度不足的问题，且罐体的设置成功避免了砖砌和钢混污水处理池因渗漏而影响低下水质的问题。
进一步地，所述高负荷反应器和低负荷反应器内均隔分为缺氧区和好氧区，所述缺氧区的出水口与好氧区的进水口连通，所述好氧区的出水口与回流舱的进水口连通，曝气风机的两个出气管分别插入高负荷反应器和低负荷反应器的好氧区。
为了便于脱氮，进一步地，所述回流舱与高负荷反应器的缺氧区之间设置有回流管道，所述回流管道上串联有回流泵。
优选地，所述高负荷反应器和低负荷反应器其内的缺氧区位于好氧区的上方，利用重力使得缺氧区的污水流入好氧区中，减少动力设备的投入，缩减运行及管理费用。
具体地，所述污水处理单元有两条。
优选地，所述罐体的材质为聚乙烯，化学稳定性好，能耐大多数酸碱的侵蚀。
本发明的有益效果是：本发明的一体化生活污水处理装置污水处理效果好，安装简便易行，无需调动大规模的人力物力，设备埋设后即可进入运行阶段，大大缩短了施工工期，永不渗漏，严密性好，经济指标低且经久耐用。
