申请日2017.04.05
公开(公告)日2017.11.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种家用小型生活污水处理设备，包括底座，底座上端左侧固定连接有过滤箱，过滤箱内部从上往下依次设有粗滤网、中滤网和细滤网，底座上端中部连接有沉淀箱，沉淀箱上端固定连接有驱动箱，驱动箱内部设有旋转轮，旋转轮下端连接有搅拌轴，搅拌轴外侧均匀连接有搅拌叶，搅拌轴底端固定连接有轴承座，旋转轮啮合有驱动轮，驱动轮连接有驱动手柄，底座上端右侧连接有消毒箱，消毒箱上端固定连接有臭氧发生器，臭氧发生器连接有通气管，通气管底端连接有出气块，消毒箱右侧下端连接有出水管。本实用新型，实现了家用污水的多级净化处理，使得净化后的污水可以用于浇花，冲厕所等日常生活，实现了水资源的再利用。

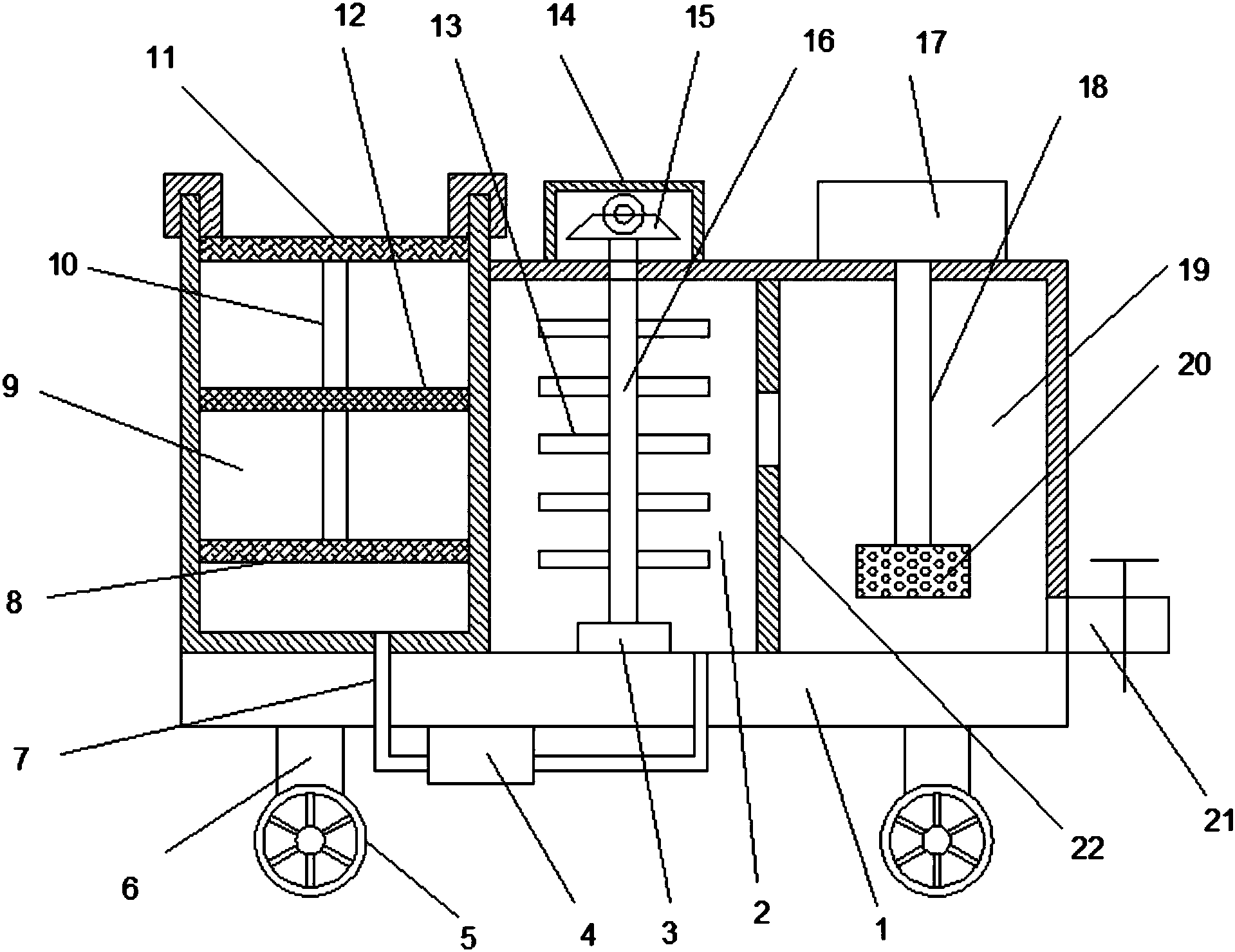

摘要附图
权利要求书
1.一种家用小型生活污水处理设备，包括底座(1)，其特征在于，所述底座(1)上端左侧固定连接有过滤箱(9)，过滤箱(9)内部从上往下依次设有粗滤网(11)、中滤网(12)和细滤网(8)，所述粗滤网(11)、中滤网(12)和细滤网(8)之间连接有固定杆(10)，所述底座(1)上端中部连接有沉淀箱(2)，所述沉淀箱(2)上端固定连接有驱动箱(14)，驱动箱(14)内部设有旋转轮(15)，旋转轮(15)下端连接有搅拌轴(16)，搅拌轴(16)外侧均匀连接有搅拌叶(13)，所述搅拌轴(16)底端固定连接有轴承座(3)，所述旋转轮(15)啮合有驱动轮(23)，驱动轮(23)连接有驱动手柄(24)，所述底座(1)上端右侧连接有消毒箱(19)，消毒箱(19)上端固定连接有臭氧发生器(17)，臭氧发生器(17)连接有通气管(18)，通气管(18)底端连接有出气块(20)，所述消毒箱(19)右侧下端连接有出水管(21)，所述底座(1)下端两侧连接有支撑腿(6)，支撑腿(6)下端连接有行走轮(5)。
2.根据权利要求1所述的一种家用小型生活污水处理设备，其特征在于，所述粗滤网(11)上端两侧固定连接有挂扣。
3.根据权利要求1所述的一种家用小型生活污水处理设备，其特征在于，所述过滤箱(9)与沉淀箱(2)之间连接有引水泵(4)。
4.根据权利要求1所述的一种家用小型生活污水处理设备，其特征在于，所述沉淀箱(2)与消毒箱(19)之间连接有隔板(22)。
5.根据权利要求1所述的一种家用小型生活污水处理设备，其特征在于，所述出水管(21)中部连接有开关阀。
6.根据权利要求1所述的一种家用小型生活污水处理设备，其特征在于，所述旋转轮(15)与驱动轮(23)为一对相互啮合锥齿轮。
说明书
一种家用小型生活污水处理设备
技术领域
本实用新型涉及环保设备技术领域，具体是一种家用小型生活污水处理设备。
背景技术
在环境保护技术中，对城市每天产生的生活污水处理日益成为不容忽视的紧迫问题。城市每天持续产生的富含有机物的生活污水如果任其自由排放，必然会对人类生存的自然环境产生不可估量的恶劣影响，这些污染物将对空气、土壤和水源造成污染，危害人民的生存条件。传统的处理方法是将生活污水集中，进行自然沉积和降解，该方法耗时长、不彻底，且仍然会对环境产生一定的危害，也不适用于现代城市条件要求。
现有的家庭生活污水都是直接排入到下水道中，不仅增加了整个城市污水处理的负担，同时也造成了水资源的浪费，因此，我们可以设计一种家用的小型污水处理设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种家用小型生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种家用小型生活污水处理设备，包括底座，所述底座上端左侧固定连接有过滤箱，过滤箱内部从上往下依次设有粗滤网、中滤网和细滤网，所述粗滤网、中滤网和细滤网之间连接有固定杆，所述底座上端中部连接有沉淀箱，所述沉淀箱上端固定连接有驱动箱，驱动箱内部设有旋转轮，旋转轮下端连接有搅拌轴，搅拌轴外侧均匀连接有搅拌叶，所述搅拌轴底端固定连接有轴承座，所述旋转轮啮合有驱动轮，驱动轮连接有驱动手柄，所述底座上端右侧连接有消毒箱，消毒箱上端固定连接有臭氧发生器，臭氧发生器连接有通气管，通气管底端连接有出气块，所述消毒箱右侧下端连接有出水管，所述底座下端两侧连接有支撑腿，支撑腿下端连接有行走轮。
作为本实用新型进一步的方案：所述粗滤网上端两侧固定连接有挂扣。
作为本实用新型进一步的方案：所述过滤箱与沉淀箱之间连接有引水泵。
作为本实用新型进一步的方案：所述沉淀箱与消毒箱之间连接有隔板。
作为本实用新型进一步的方案：所述出水管中部连接有开关阀。
作为本实用新型再进一步的方案：所述旋转轮与驱动轮为一对相互啮合锥齿轮。
与现有技术相比，本实用新型的有益效果是：
所述一种家用小型生活污水处理设备，结构合理，设计新颖，通过设有的过滤箱实现了对污水的多级过滤，通过设有的沉淀箱实现了对污水的絮凝沉淀，通过设有的消毒箱实现了对污水的杀菌消毒，从而实现了家用污水的多级净化处理，使得净化后的污水可以用于浇花，冲厕所等日常生活，实现了水资源的再利用，同时也为整个城市的污水净化减轻了负担。
