申请日2017.05.05
公开(公告)日2017.07.18
IPC分类号C02F11/12
摘要
本发明属于环保技术领域，具体涉及一种污泥低温干化处理系统，包括热泵系统、风循环系统、污泥干化室、喷淋系统、过滤器及表冷器;所述热泵系统包括蒸发器、冷凝器、压缩机及膨胀阀，所述蒸发器通过所述压缩机及膨胀阀连接所述冷凝器;所述冷凝器通过所述风循环系统连接所述污泥干化室;所述污泥干化室连接所述喷淋系统;所述喷淋系统连接所述过滤器;所述过滤器连接所述表冷器;所述表冷器连接所述冷凝器。本发明占地面积小、设备集成化程度高，能耗低且处理过程中不产生二次污染。
权利要求书
1.一种污泥低温干化处理系统，其特征在于，包括热泵系统、风循环系统、污泥干化室、喷淋系统、过滤器及表冷器;所述热泵系统包括蒸发器、冷凝器、压缩机及膨胀阀，所述蒸发器通过所述压缩机及膨胀阀连接所述冷凝器，所述蒸发器用于吸收污水处理厂中水中的热量，并通过所述压缩机提升热量后，经所述冷凝器对空气加热产生热干空气;所述冷凝器通过所述风循环系统连接所述污泥干化室，用于将所述热干空气通过所述风循环系统输送至所述污泥干化室进行污泥干化，干化后产生湿冷空气;所述污泥干化室连接所述喷淋系统，所述喷淋系统用于通过污水处理厂中水对所述湿冷空气进行喷淋除臭和除尘;所述喷淋系统连接所述过滤器，所述过滤器用于将喷淋除臭和除尘后的所述湿冷空气进行脱除固体颗粒处理，并产生洁净的湿冷空气;所述过滤器连接所述表冷器，所述表冷器用于将所述洁净的湿冷空气与污水处理厂中水进行换热降温处理，析出洁净的湿冷空气中的水分;所述表冷器连接所述冷凝器，用于将降温后的湿冷空气输送至所述冷凝器。
2.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，还包括污泥进料系统及污泥出料系统，所述污泥进料系统包括输送设备，返混设备及成型设备;所述输送设备为螺旋输送设备，所述返混设备为桨叶式污泥返混设备，所述成型设备为对辊挤压式污泥成型设备;所述污泥出料系统为螺旋输送设备。
3.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，所述污泥干化室内设有污泥输送设备和风道;所述污泥输送为直径小于3mm的微孔带式链条输送机，且至少布置两层。
4.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，所述喷淋系统包括布水系统及填料，所述布水系统包括穿孔管及与所述穿孔管连接的喷头布水器;所述填料为CPVC波纹式填料。
5.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，所述过滤器滤芯为折叠式滤芯。
6.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，所述表冷器为铜管铝翅片式表冷器。
7.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，所述冷凝器为铜管铝翅片式冷凝器，所述压缩机为涡轮式压缩机，所述蒸发器为列管式蒸发器;所述冷凝器采用R22和134a冷媒。
8.根据权利要求1所述的一种污泥低温干化处理系统，其特征在于，所述风循环系统为循环风机，所述循环风机为无蜗壳离心循环风机。
说明书
一种污泥低温干化处理系统
技术领域
本发明属于环保技术领域，具体涉及一种污泥低温干化处理系统。
背景技术
污泥是污水处理过程的终端产物，是重要的污染源，若不加以处理，将对大气、水体、土壤产生严重的污染，而且还会加快某些人类疾病的传播。随着我国经济进一步向纵深发展，工业污水处理所产生的污泥以及市政污泥的量会越来越大，随之污泥对环境污染的威胁亦愈来愈大，国家对污泥处理的要求及标准会愈来愈高。在众多的污泥处理技术中，干化、焚烧工艺是一项重要的技术，其基本过程是，对污泥进行浓缩、干化，最后焚烧，并对焚烧产生的热能加以回收。干化过程是该工艺的关键步骤，目前该过程存在的主要问题是能耗大，运行成本高，干化过程以及后续运输过程中产生的粉尘及废气易造成环境二次污染等问题，现已难以适应新形势，不能满足日益增加的污泥量以及越来越严格的环保要求，有待进一步改进。
发明内容
本发明的目的在于克服现有技术的不足，针对工业污泥和市政污泥，提供一种占地面积小、设备化程度高、能耗低且不产生二次污染的污泥低温干化处理系统及工艺。

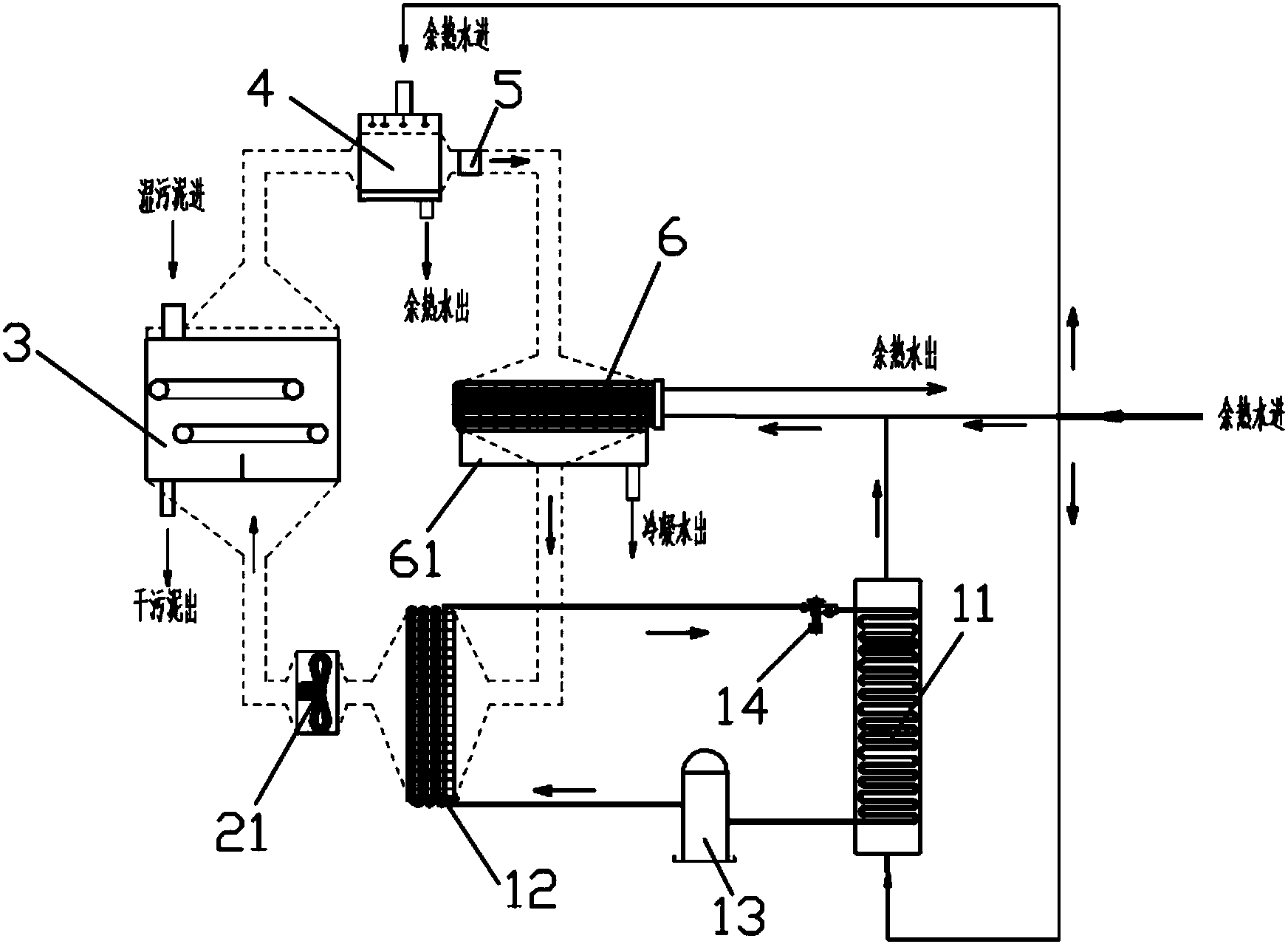

本发明的实施例提供了一种污泥低温干化处理系统，包括热泵系统、风循环系统、污泥干化室、喷淋系统、过滤器及表冷器;热泵系统包括蒸发器、冷凝器、压缩机及膨胀阀，蒸发器通过压缩机及膨胀阀连接冷凝器，蒸发器用于吸收污水处理厂中水中的热量，并通过压缩机提升热量后，经冷凝器对空气加热产生热干空气;冷凝器通过风循环系统连接污泥干化室，用于将热干空气通过风循环系统输送至污泥干化室进行污泥干化，干化后产生湿冷空气;污泥干化室连接喷淋系统，喷淋系统用于通过污水处理厂中水对湿冷空气进行喷淋除臭和除尘;喷淋系统连接过滤器，过滤器用于将喷淋除臭和除尘后的湿冷空气进行脱除固体颗粒处理，并产生洁净的湿冷空气;过滤器连接表冷器，表冷器用于将洁净的湿冷空气与污水处理厂中水进行换热降温处理，析出洁净的湿冷空气中的水分;表冷器连接冷凝器，用于将降温后的湿冷空气输送至冷凝器。
进一步，该系统还包括污泥进料系统及污泥出料系统，污泥进料系统包括输送设备，返混设备及成型设备;输送设备为螺旋输送设备，返混设备为桨叶式污泥返混设备，成型设备为对辊挤压式污泥成型设备;污泥出料系统为螺旋输送设备。
进一步，污泥干化室内设有污泥输送设备和风道;污泥输送为直径小于3mm的微孔带式链条输送机，且至少布置两层。
进一步，喷淋系统包括布水系统及填料，布水系统包括穿孔管及与穿孔管连接的喷头布水器;填料为CPVC波纹式填料。
进一步，过滤器滤芯为折叠式滤芯，既能减少阻力使空气快速流过，又能阻止固体小颗粒物通过。
进一步，表冷器为铜管铝翅片式表冷器。
进一步，冷凝器为铜管铝翅片式冷凝器，压缩机为涡轮式压缩机，蒸发器为列管式蒸发器;冷凝器采用R22和134a冷媒。
进一步，风循环系统为循环风机，循环风机为无蜗壳离心循环风机。
与现有技术相比本发明的有益效果是：本发明占地面积小、设备集成化程度高，能耗低且处理过程中不产生二次污染。
