申请日2017.03.10
公开(公告)日2017.06.20
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种智能微生物污水处理装置，包括固液分离室，固液分离室内安装可拆卸式筛网，固液分离室分别连接废物处理室和消毒柜，废物处理室通过废渣清运泵连接存储池，废物处理室内设有破碎机，消毒柜内由上至下依次设置厌氧去污室、需氧去污室和用于絮凝和过滤的沉淀池，消毒柜上设有与沉淀池相通的排放门，沉淀池通过pH传感器连接监控模块，监控模块包括处理器、蜂鸣器和显示屏，处理器的输出端分别与蜂鸣器、显示屏和排放门相连，处理器的输入端与pH传感器相连。本发明提供的智能微生物污水处理装置，结构简单，占地空间小，能有效去除污水中的有机污染物，绿色环保，兼具报警功能，自动化水平较高，具有广阔的应用前景。
权利要求书

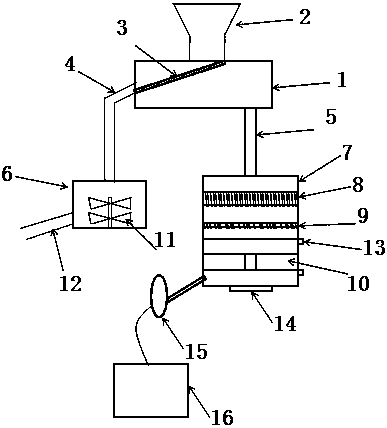

1.一种智能微生物污水处理装置，包括固液分离室(1)，固液分离室(1)上设有入水管(2)、固体出口(4)和出水管(5)，其特征在于，所述固液分离室(1)内安装可拆卸的筛网(3)，筛网(3)与水平方向的夹角为30-70°，固液分离室(1)分别连接废物处理室(6)和消毒柜(7)，废物处理室(6)通过废渣清运泵(12)连接存储池，废物处理室(6)内设有破碎机(11)，消毒柜(7)内由上至下依次设置厌氧去污室(8)、需氧去污室(9)和沉淀池(10)，消毒柜(7)上设有与沉淀池(10)相通的排放门(14)，沉淀池(10)通过pH传感器(15)连接监控模块(16)，监控模块(16)包括处理器、蜂鸣器和显示屏，处理器的输出端分别与蜂鸣器、显示屏和排放门(14)相连，处理器的输入端与pH传感器(15)相连。
2.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述厌氧去污室(8)内安装富集厌氧微生物的可拆卸式厌氧生物膜，需氧去污室(9)内安装富集需氧微生物的可拆卸式需氧生物膜。
3.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述沉淀池(10)由上至下依次设有用于对污水进行絮凝的絮凝腔和用于对污水进行沉淀过滤的过滤腔，絮凝腔和过滤腔通过导管相连通。
4.根据权利要求3所述的一种智能微生物污水处理装置，其特征在于，所述消毒柜(7)底部设置与过滤腔相通的排放门(14)，消毒柜(7)侧壁设有两个分别与絮凝腔和过滤腔相通的投放口(13)。
5.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述废物处理室(6)底部内侧设有破碎机(11)，废物处理室(6)底部外侧设有用于驱动破碎机(11)的电机。
6.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述废物处理室(6)内设有用于吸附各类刺鼻气味的活性炭吸附板。
7.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述固液分离室(1)顶部、侧壁和底部分别设有入水管(2)、固体出口(4)和出水管(5)。
8.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述固液分离室(1)通过固体出口(4)连接废物处理室(6)，固液分离室(1)通过出水管(5)连接消毒柜(7)。
9.根据权利要求1所述的一种智能微生物污水处理装置，其特征在于，所述处理器为MSP430单片机，所述蜂鸣器的型号为HYT-1205，所述显示屏为LCD液晶显示屏。
说明书
一种智能微生物污水处理装置
技术领域
本发明涉及污水处理技术领域，具体涉及一种智能微生物污水处理装置。
背景技术
根据官方数据显示，随着畜牧养殖业的迅猛发展，我国畜禽粪便及污水产生量超过200亿吨，是工业固体废弃物产生量的2-3倍，畜禽粪便化学需氧量(COD)远远超过我国工业废水和生活污水COD 排放量之和，畜禽养殖污染已经成为继工业污染、生活污染之后的第三大污染源。在以养殖业作为支柱产业的地区，环境和经济效益成为鱼和熊掌之间的博弈。随着国家污水排放标准日益更新，高浓度养殖污水如何达到标准排放的问题更加突出，如何解决养殖业污水排放不达标的问题，同时又兼顾经济发展，成为领导者亟待解决的问题。
发明内容
为解决现有技术中存在的养殖污水处理和排放不达标的问题，本发明提供一种智能微生物污水处理装置。
为实现上述目的，本发明采用的技术方案为：
一种智能微生物污水处理装置，包括固液分离室，固液分离室上设有入水管、固体出口和出水管，固液分离室内安装可拆卸的筛网，筛网与水平方向的夹角为30-70°，固液分离室分别连接废物处理室和消毒柜，废物处理室通过废渣清运泵连接存储池，废物处理室内设有破碎机，消毒柜内由上至下依次设置厌氧去污室、需氧去污室和用于絮凝及过滤的沉淀池，消毒柜上设有与沉淀池相通的排放门，沉淀池通过pH传感器连接监控模块，监控模块包括处理器、蜂鸣器和显示屏，处理器的输出端分别与蜂鸣器、显示屏和排放门相连，处理器的输入端与pH传感器相连，处理器用于接收pH传感器传送的污水pH值并驱动蜂鸣器和排放门做出响应，显示屏用于显示污水的pH值。
进一步的，所述厌氧去污室内安装富集厌氧微生物的可拆卸式厌氧生物膜，需氧去污室内安装富集需氧微生物的可拆卸式需氧生物膜。
进一步的，所述沉淀池由上至下依次设有用于对污水进行絮凝的絮凝腔和用于对污水进行沉淀过滤的过滤腔，絮凝腔与过滤腔通过导管相通。
进一步的，所述消毒柜底部设置与过滤腔相通的排放门，消毒柜侧壁设有两个分别与絮凝腔和过滤腔相通的投放口。
进一步的，所述废物处理室底部内侧设有破碎机，废物处理室底部外侧设有用于驱动破碎机的电机。
进一步的，所述废物处理室内设有用于吸附各类刺鼻气味的活性炭吸附板。
进一步的，所述固液分离室顶部、侧壁和底部分别设有入水管、固体出口和出水管。
进一步的，所述固液分离室通过固体出口连接废物处理室，固液分离室通过出水管连接消毒柜。
进一步的，所述处理器为MSP430单片机，所述蜂鸣器的型号为HYT-1205，所述显示屏为LCD液晶显示屏。
与现有技术相比，本发明具有以下优点：
本发明公开了一种智能微生物污水处理装置，包括固液分离室，固液分离室内安装可拆卸式筛网，筛网与水平方向的夹角为30-70°，固液分离室分别连接废物处理室和消毒柜，废物处理室通过废渣清运泵连接存储池，废物处理室内设有破碎机，消毒柜内由上至下依次设置厌氧去污室、需氧去污室和用于絮凝和过滤的沉淀池，消毒柜上设有与沉淀池相通的排放门，沉淀池通过pH传感器连接监控模块，监控模块包括处理器、蜂鸣器和显示屏，处理器的输出端分别连接蜂鸣器、显示屏和排放门，处理器的输入端与pH传感器相连，处理器用于接收pH传感器传送的污水pH值并驱动蜂鸣器和排放门做出响应，显示屏用于显示污水的pH值。本发明公开的智能微生物污水处理装置，结构简单，占地空间小，能有效去除污水中的有机污染物，绿色环保，兼具报警功能，自动化水平较高，具有广阔的应用前景。
