申请日2017.03.29
公开(公告)日2017.11.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种便于拆卸的污水净化器，包括机壳，所述机壳内部设置有沉淀室、净水室和储水室，所述机壳顶部设置的进水筒与机壳上的螺纹接口通过螺纹固定安装并与沉淀室相连接，所述机壳外侧固定安装有把手和排污阀，且排污阀穿过机壳并与其内部的沉淀室相连接，所述挡板上的通孔中设置有粗布过滤网，所述净水室和储水室之间设置的隔板上固定安装有多个超细活性炭滤芯，所述机壳右侧端固定安装的排水阀穿过机壳与储水室相连接，所述机壳顶部设置有凹槽，所述凹槽的外侧设置有密封橡胶圈。本实用新型采用简单合理的结构设计，外形美观，移动方便，操作简单，便于拆装，同时能够很好的净化污水，从而实现水资源的回收利用。
权利要求书

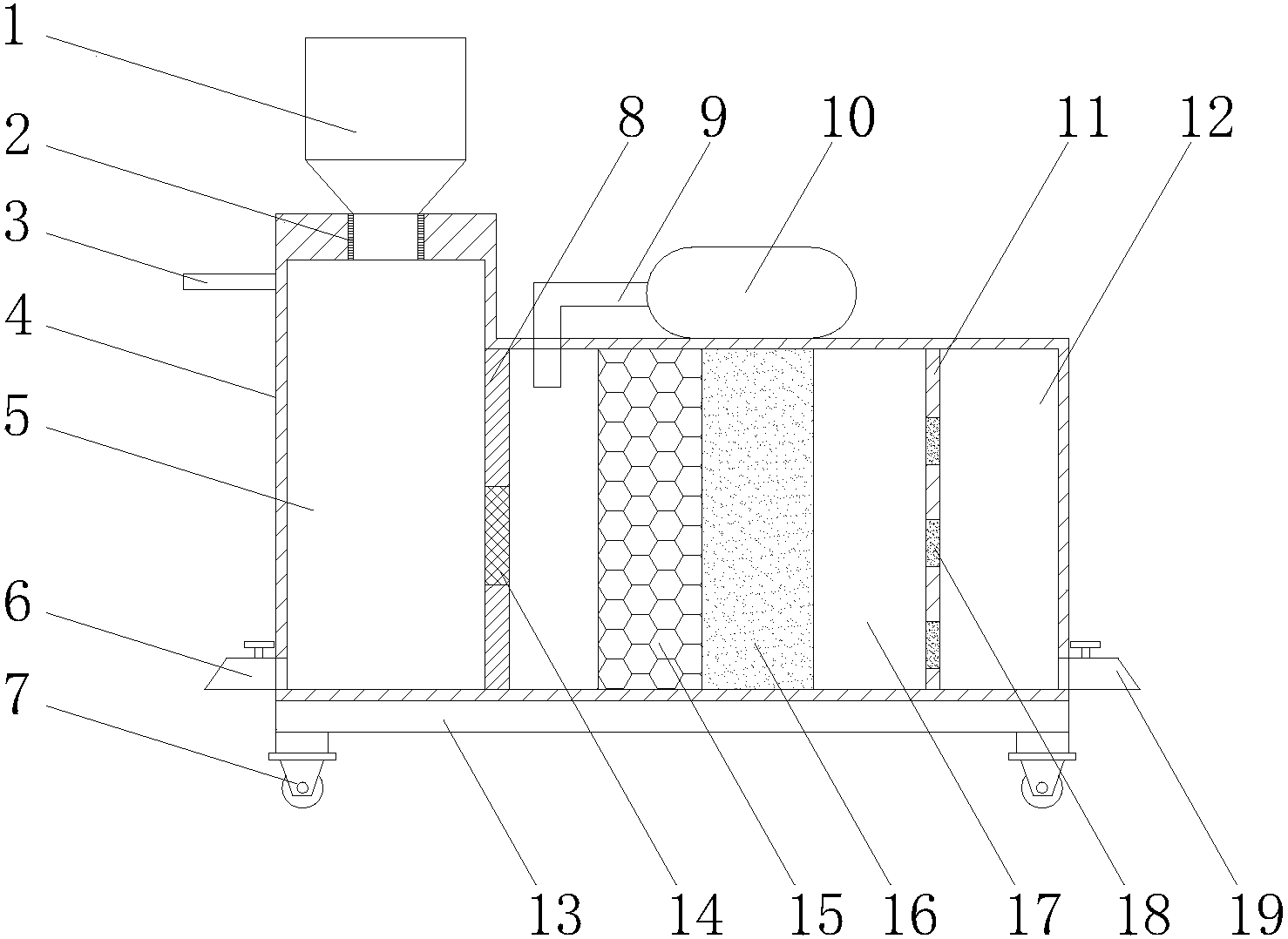

1.一种便于拆卸的污水净化器，包括机壳(4)，其特征在于：所述机壳(4)内部设置有沉淀室(5)、净水室(17)和储水室(12)，且沉淀室(5)和净水室(17)之间设置的挡板(8)固定安装在机壳(4)内部，所述机壳(4)顶部设置的进水筒(1)与机壳(4)上的螺纹接口(2)通过螺纹固定安装并与沉淀室(5)相连接，所述机壳(4)外侧固定安装有把手(3)和排污阀(6)，且排污阀(6)穿过机壳(4)并与其内部的沉淀室(5)相连接，所述挡板(8)上的通孔中设置有粗布过滤网(14)，所述净水室(17)中设置有从左往右依次排列的石英过滤层(15)和活性炭吸附层(16)，所述机壳(4)顶部固定安装的空压机(10)通过其左侧的气管(9)穿过机壳(4)上的气孔(20)与净水室(17)相连接，所述净水室(17)和储水室(12)之间设置的隔板(11)上固定安装有多个超细活性炭滤芯(18)，所述机壳(4)右侧端固定安装的排水阀(19)穿过机壳(4)与储水室(12)相连接，所述机壳(4)顶部设置有凹槽(21)，且凹槽(21)右侧设置有通过铰链转动连接的盖板(23)，所述凹槽(21)的外侧设置有密封橡胶圈(22)。
2.根据权利要求1所述的一种便于拆卸的污水净化器，其特征在于：所述机壳(4)固定安装在支撑底座(13)上。
3.根据权利要求2所述的一种便于拆卸的污水净化器，其特征在于：所述支撑底座(13)底部的四个顶角处均固定安装有万向滚轮(7)。
4.根据权利要求1所述的一种便于拆卸的污水净化器，其特征在于：所述把手(3)设置在排污阀(6)的上方。
5.根据权利要求1所述的一种便于拆卸的污水净化器，其特征在于：所述气管(9)设置在石英过滤层(15)的左侧。
说明书
一种便于拆卸的污水净化器
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种便于拆卸的污水净化器。
背景技术
目前，随着社会的快速发展与进步，人们的生活水平得到提高，而人类生活过程中产生的污水，是水体的主要污染源之一，其主要是粪便和洗涤污水，城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质，而现有的污水处理设备大多是大型污水处理设备，不适合家庭使用。
实用新型内容
本实用新型的目的在于提供一种便于拆卸的污水净化器，以解决上述背景技术中提出的问题，所具有的有益效果是：采用简单合理的结构设计，外形美观，移动方便，操作简单，便于拆装，同时能够很好的净化污水，从而实现水资源的回收利用，造型新颖，便于拆装，同时具有良好的污水净化功能。
为实现上述目的，本实用新型提供如下技术方案：一种便于拆卸的污水净化器，包括机壳，所述机壳内部设置有沉淀室、净水室和储水室，且沉淀室和净水室之间设置的挡板固定安装在机壳内部，所述机壳顶部设置的进水筒与机壳上的螺纹接口通过螺纹固定安装并与沉淀室相连接，所述机壳外侧固定安装有把手和排污阀，且排污阀穿过机壳并与其内部的沉淀室相连接，所述挡板上的通孔中设置有粗布过滤网，所述净水室中设置有从左往右依次排列的石英过滤层和活性炭吸附层，所述机壳顶部固定安装的空压机通过其左侧的气管穿过机壳上的气孔与净水室相连接，所述净水室和储水室之间设置的隔板上固定安装有多个超细活性炭滤芯，所述机壳右侧端固定安装的排水阀穿过机壳与储水室相连接，所述机壳顶部设置有凹槽，且凹槽右侧设置有通过铰链转动连接的盖板，所述凹槽的外侧设置有密封橡胶圈。
优选的，所述机壳固定安装在支撑底座上。
优选的，所述支撑底座底部的四个顶角处均固定安装有万向滚轮。
优选的，所述把手设置在排污阀的上方。
优选的，所述气管设置在石英过滤层的左侧。
与现有技术相比，本实用新型的有益效果是：该设备采用合理的结构设计，外形美观，移动方便，操作简单，便于拆装，同时能够很好的净化污水，从而实现水资源的回收利用，采用螺纹连接的进水筒拆装简单，同时使用者可以通过打开盖板，将机壳内部的多个过滤层取出清洗，从而实现设备整体的拆卸方便，多重过滤层的设计，不仅能够有效的提高设备的污水净化能力，同时能很好的提高污水的净化效果，从而实现资源的再利用。
