申请日2017.03.20
公开(公告)日2017.12.01
IPC分类号C02F3/02; C02F103/16
摘要
本实用新型公开了一种电镀污水净化的曝气池，其技术方案要点是包括水池，所述水池底壁铺设有曝气管，所述水池底壁中部设置有固定条，所述曝气管组成第一管架和第二管架，所述第一管架和第二管架一侧均铰接在固定条上，所述水池上方设置有支架，所述支架上竖直方向滑移连接有滑块，所述滑块与第一管架和第二管架远离固定条的一端通过吊绳固定，所述滑块上设置有驱动其竖直方向升降的驱动机构，在需要对水池底部的污物进行清理时，可以通过驱动机构来驱动滑块升降同时带动第一管架和第二管架翻转至竖直状态，此时曝气管不会阻碍到污物的清理，更加便于清理水池底部的污物，且使得清理更加全面彻底，而且操作过程无需人进入到水池内进行操作。
摘要附图
权利要求书

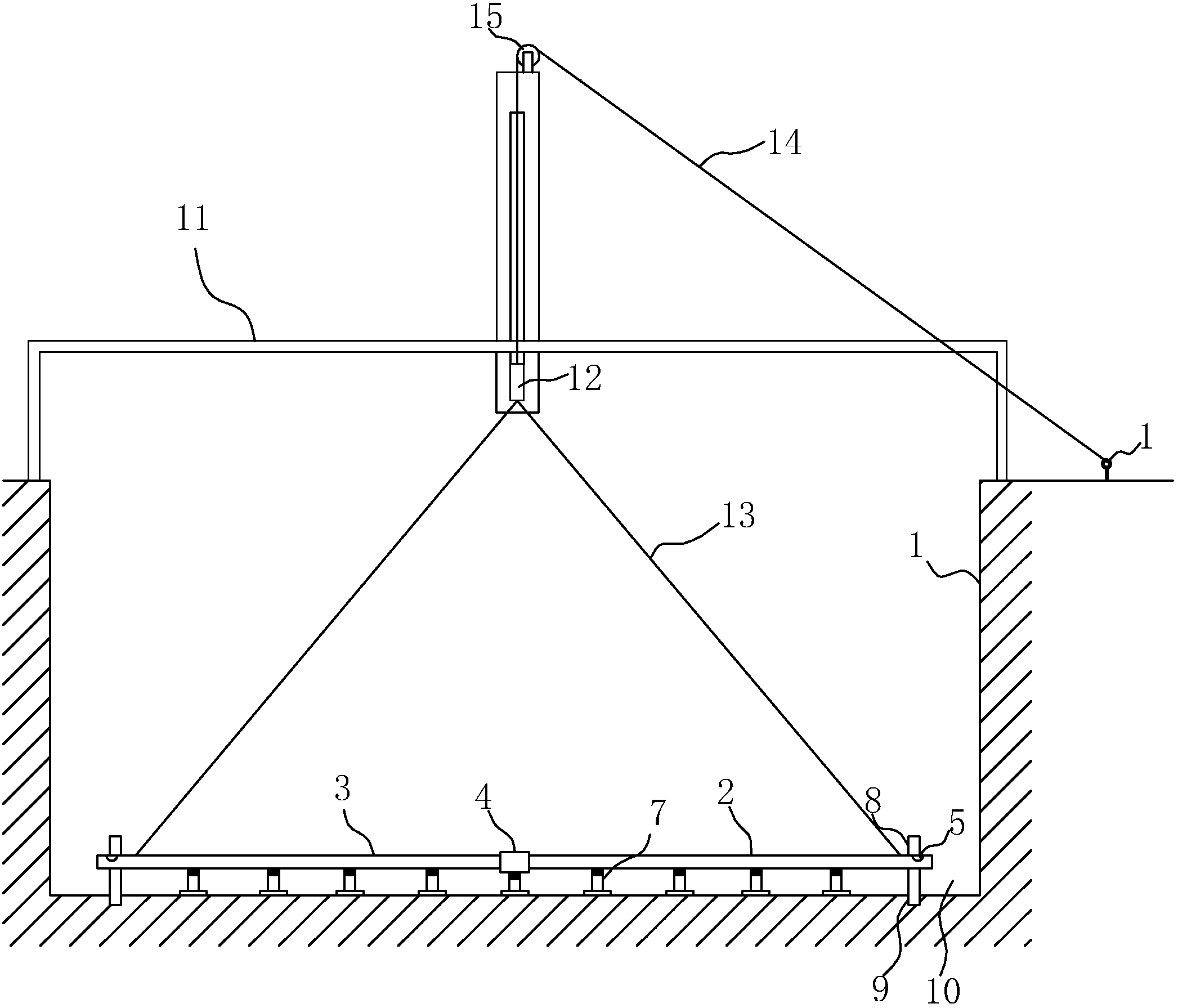

1.一种电镀污水净化的曝气池，包括水池(1)，所述水池(1)底壁铺设有曝气管，其特征是：所述水池(1)底壁中部设置有固定条(4)，所述曝气管组成第一管架(2)和第二管架(3)，所述第一管架(2)和第二管架(3)一侧均铰接在固定条(4)上，所述水池(1)上方设置有支架(11)，所述支架(11)上竖直方向滑移连接有滑块(12)，所述滑块(12)与第一管架(2)和第二管架(3)远离固定条(4)的一端通过吊绳(13)固定，所述滑块(12)上设置有驱动其竖直方向升降的驱动机构。
2.根据权利要求1所述的电镀污水净化的曝气池，其特征是：所述驱动机构包括拉绳(14)以及固定在支架(11)上的定滑轮(15)，所述拉绳(14)一端固定在滑块(12)上，另一端经过定滑轮(15)引至水池(1)岸边，所述水池(1)岸边固定有环扣(16)，所述拉绳(14)端部固定在环扣(16)上。
3.根据权利要求1所述的电镀污水净化的曝气池，其特征是：所述第一管架(2)和第二管架(3)之间设置有连接两者且保持其处于竖直状态的锁定件。
4.根据权利要求3所述的电镀污水净化的曝气池，其特征是：所述锁定件包括分别固定在第一管架(2)和第二管架(3)上的凸部(5)，所述凸部(5)拼接成圆柱状的凸块，所述凸块上套设有与其配合的套环(6)。
5.根据权利要求4所述的电镀污水净化的曝气池，其特征是：所述套环(6)与凸块螺纹连接。
6.根据权利要求1所述的电镀污水净化的曝气池，其特征是：所述第一管架(2)、第二管架(3)和固定条(4)上均螺纹连接有支撑脚(7)。
7.根据权利要求1所述的电镀污水净化的曝气池，其特征是：所述第一管架(2)和第二管架(3)远离固定条(4)的一侧插接有限位杆(8)，所述水池(1)底壁上开设有与限位杆(8)配合的限位孔(9)。
8.根据权利要求1所述的电镀污水净化的曝气池，其特征是：所述第一管架(2)和第二管架(3)与水池(1)侧壁之间存在间距形成供人行走的走道(10)。
说明书
电镀污水净化的曝气池
技术领域
本实用新型涉及污水净化领域，特别涉及一种电镀污水净化的曝气池。
背景技术
随着社会的不断发展，电镀成为了一种常见的工艺，但是过程中也会产生不少的污水，对于污水的净化也越来越得到重视，污水净化的方式有多种，其中一种是通过曝气的形式，通过曝气的形式将空气中的氧传递到污水中，使得污水中的好氧微生物能够良好的生存，很好的发挥出氧化分解作用，曝气还能防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的，现有技术中通常将污水通入到曝气池内，在曝气池的底壁上铺设有曝气管实现曝气，但是在长期使用后在曝气池底部会存积不少的污物，这些污物的存在会一定程度上影响曝气管的曝气，而在清理这些污物时会由于曝气管的存在阻碍，导致不好清理且清理不全面。
实用新型内容
本实用新型的目的在于提供一种电镀污水净化的曝气池，具有便于清理水池底部污物的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种电镀污水净化的曝气池，包括水池，所述水池底壁铺设有曝气管，所述水池底壁中部设置有固定条，所述曝气管组成第一管架和第二管架，所述第一管架和第二管架一侧均铰接在固定条上，所述水池上方设置有支架，所述支架上竖直方向滑移连接有滑块，所述滑块与第一管架和第二管架远离固定条的一端通过吊绳固定，所述滑块上设置有驱动其竖直方向升降的驱动机构。
在需要对水池底部的污物进行清理时，可以通过驱动机构来驱动滑块升降同时带动第一管架和第二管架翻转至竖直状态，此时曝气管不会阻碍到污物的清理，更加便于清理水池底部的污物，且使得清理更加全面彻底，而且操作过程无需人进入到水池内进行操作。
本实用新型进一步设置：所述驱动机构包括拉绳以及固定在支架上的定滑轮，所述拉绳一端固定在滑块上，另一端经过定滑轮引至水池岸边，所述水池岸边固定有环扣，所述拉绳端部固定在环扣上。
这样在需要翻转第一管架和第二管架，只需在水池岸边拉动拉绳即可实现，在翻转到指定位置后将拉绳固定在环扣上即可，防止第一管架和第二管架在重力下出现下翻的情况。
本实用新型进一步设置：所述第一管架和第二管架之间设置有连接两者且保持其处于竖直状态的锁定件。
通过锁定件的设置，在将第一管架和第二管架翻转至竖直状态后，进一步通过锁定件对其进行固定，实现双层固定保护的作用，有效避免人们在水池内清理污物时被下翻的第一管架和第二管架砸到的情况，提供安全性。
本实用新型进一步设置：所述锁定件包括分别固定在第一管架和第二管架上的凸部，所述凸部拼接成圆柱状的凸块，所述凸块上套设有与其配合的套环。
在翻转第一管架和第二管架后，凸部拼接成凸块，此时只需将套环套上即可，方便快捷。
本实用新型进一步设置：所述套环与凸块螺纹连接。
螺纹连接的方式稳定性好，这样只需转动套环即可，且能够有效防止套环的脱落。
本实用新型进一步设置：所述第一管架、第二管架和固定条上均螺纹连接有支撑脚。
支撑脚的设置能够起到支撑的作用，而且也能够使得第一管架和第二管架与水池底壁之间存在一定的距离，降低水池底部污物影响曝气管曝气的可能，同时螺纹连接的方式不仅实现支撑脚的可拆卸更换，也实现了对支撑脚支撑高度的调节。
本实用新型进一步设置：所述第一管架和第二管架远离固定条的一侧插接有限位杆，所述水池底壁上开设有与限位杆配合的限位孔。
在第一管架和第二管架处于工作状态时其处于水平，此时可以将限位杆插入到限位孔内进行限位，来限制第一管架和第二管架的翻转，从而使得曝气管能够更加稳定的工作。
本实用新型进一步设置：所述第一管架和第二管架与水池侧壁之间存在间距形成供人行走的走道。
走道的设置不仅给予第一管架和第二管架翻转的空间，而且也便于人们的行走，人们可以在走道上进行翻转操作。
