申请日2017.03.20
公开(公告)日2017.11.14
IPC分类号F24H1/20; F24H9/18; F24H9/20; F24H9/00; G01N33/18
摘要
本实用新型公开了一种污水水质检测加热装置，包括箱体外壳和支腿，所述箱体外壳的下端四周均固定连接有支腿，所述箱体外壳的上端设有驱动电机，所述驱动电机的上端设有转轴，所述转轴远离驱动电机的一端设有第一齿轮，所述第一齿轮的一侧啮合连接有第二齿轮，所述第二齿轮的上端设有加热器，所述第二齿轮的下端设有搅拌轴，所述搅拌轴的延伸端的两侧对称设有矩形搅拌轮，两个所述矩形搅拌轮的内壁与搅拌轴之间均设有连接杆，所述搅拌轴内设有第一加热管，且两个连接杆内均设有第二加热管，所述箱体外壳的内侧顶壁设有水质检测仪。本实用新型结构简单，易操作，能够边搅拌边加热，且工作效果高，该装置使用便捷巧妙，适宜广泛推广。

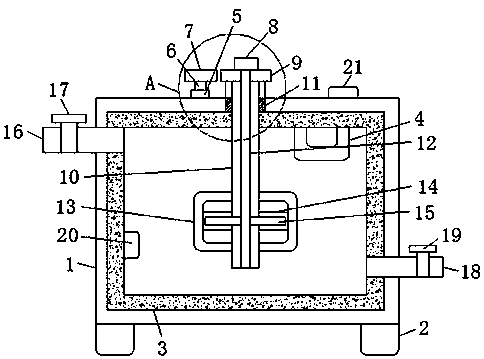

摘要附图
权利要求书
1.一种污水水质检测加热装置，包括箱体外壳(1)和支腿(2)，所述箱体外壳(1)的下端四周均固定连接有支腿(2)，其特征在于：所述箱体外壳(1)的上端外壁一侧连接有进水管(16)，所述进水管(16)的外壁一侧设有第一阀门(17)，所述箱体外壳(1)的上端设有驱动电机(5)，所述驱动电机(5)的上端设有转轴(6)，所述转轴(6)远离驱动电机(5)的一端设有第一齿轮(7)，所述第一齿轮(7)的一侧啮合连接有第二齿轮(9)，所述第二齿轮(9)的上端设有加热器(8)，所述第二齿轮(9)的下端设有搅拌轴(10)，所述搅拌轴(10)穿过箱体外壳(1)的外壁并向内延伸，所述搅拌轴(10)与箱体外壳(1)的连接处套接有轴承(11)，所述搅拌轴(10)的延伸端的两侧对称设有矩形搅拌轮(13)，两个所述矩形搅拌轮(13)的内壁与搅拌轴(10)之间均设有连接杆(14)，所述搅拌轴(10)和两个连接杆(14)均为中空结构，所述搅拌轴(10)内设有第一加热管(12)，且两个连接杆(14)内均设有第二加热管(15)，所述箱体外壳(1)的内侧顶壁设有水质检测仪(4)，所述箱体外壳(1)的下端外壁一侧连通有排水管(18)，且排水管(18)的外壁一侧设有第二阀门(19)，所述箱体外壳(1)的上端一侧设有控制器(21)，所述驱动电机(5)、加热器(8)和控制器(21)均通过外置控制开关电性连接市电。
2.根据权利要求1所述的一种污水水质检测加热装置，其特征在于：所述箱体外壳(1)的内壁一侧设有温度传感器(20)。
3.根据权利要求1所述的一种污水水质检测加热装置，其特征在于：所述箱体外壳(1)的内壁设有一层保温层(3)。
4.根据权利要求1所述的一种污水水质检测加热装置，其特征在于：所述第二齿轮(9)和箱体外壳(1)的外壁之间设有环形支撑块。
说明书
一种污水水质检测加热装置
技术领域
本实用新型涉及污水检测技术领域，尤其涉及一种污水水质检测加热装置。
背景技术
水资源是人类最宝贵的财富，但是随着社会的发展，越来越多的水资源已经被污染，这些废水如果渗透到地下，不仅会造成动植物以及微生物的死亡，而且会使得生态系统受到严重的破坏，危害人类的生存，现在的污水处理一般都是通过絮凝、中和过滤等手段，但是絮凝剂的使用会受到温度以及PH的影响，目前尚未有技术克服此障碍。而其中污水的水质监测也尤为重要，水质监测的目的是检测水体质量以保持水源洁净或者测定除污染装置的工作有效性等，在检测装置领域中常需要使用水质监测装置。目前，在市场上提供的水质检测加热装置多为静态吸附仪器设备，仅适合使用在一些用途较局限的检测工作中，并且体积太大、所占空间太大，工作效率低，且浪费资源。
实用新型内容
为了解决上述背景技术中提到的问题，本实用新型提供一种污水水质检测加热装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水水质检测加热装置，包括箱体外壳和支腿，所述箱体外壳的下端四周均固定连接有支腿，所述箱体外壳的上端外壁一侧连接有进水管，所述进水管的外壁一侧设有第一阀门，所述箱体外壳的上端设有驱动电机，所述驱动电机的上端设有转轴，所述转轴远离驱动电机的一端设有第一齿轮，所述第一齿轮的一侧啮合连接有第二齿轮，所述第二齿轮的上端设有加热器，所述第二齿轮的下端设有搅拌轴，所述搅拌轴穿过箱体外壳的外壁并向内延伸，所述搅拌轴与箱体外壳的连接处套接有轴承，所述搅拌轴的延伸端的两侧对称设有矩形搅拌轮，两个所述矩形搅拌轮的内壁与搅拌轴之间均设有连接杆，所述搅拌轴和两个连接杆均为中空结构，所述搅拌轴内设有第一加热管，且两个连接杆内均设有第二加热管，所述箱体外壳的内侧顶壁设有水质检测仪，所述箱体外壳的下端外壁一侧连通有排水管，且排水管的外壁一侧设有第二阀门，所述箱体外壳的上端一侧设有控制器，所述驱动电机、加热器和控制器均通过外置控制开关电性连接市电。
优选地，所述箱体外壳的内壁一侧设有温度传感器。
优选地，所述箱体外壳的内壁设有一层保温层。
优选地，所述第二齿轮和箱体外壳的外壁之间设有环形支撑块。
本实用新型中，使用者使用该装置时，首先打开第一阀门，污水从进水管进入箱体外壳内，第一齿轮在驱动电机的作用下进行旋转，进而带动第二齿轮进行旋转，由于第二齿轮的上端设置有加热器，且下端设置有搅拌轴，同时搅拌轴与箱体外壳的外壁连接处设置有轴承，使得搅拌轴旋转更加顺畅，且搅拌轴下端的两侧对称设置有矩形搅拌轮，且搅拌轮的内壁与搅拌轴之间设置有连接杆，同时搅拌轴和连接杆内分别套接有第一加热管和第二加热管，使得矩形搅拌轮边搅拌边进行加热，工作效率更高，更快，同时在箱体外壳的内侧顶壁设置有水质检测仪，对污水进行实时监测，且箱体外壳的内壁一侧设置有温度传感器，而箱体外壳的上端设置有控制器，且当水温达到一定数值时，温度传感器传递信号到控制器，控制器发出执行命令到加热器停止工作。本实用新型结构简单，易操作，能够边搅拌边加热，且工作效果高，该装置使用便捷巧妙，适宜广泛推广。
