申请日2017.03.20
公开(公告)日2017.11.10
IPC分类号C02F11/14
摘要
本实用新型公开了一种污泥高效深度脱水系统，包括进料泵、污泥调质搅拌槽、液体药剂加药装置、固体药剂加药装置、搅拌装置、光线透过率检测装置、输送装置和压滤装置;进料泵、污泥调质搅拌槽、输送装置和压滤装置通过管道依次连接;液体药剂加药装置、固体药剂加药装置通过管道分别与污泥调质搅拌槽连接;液体药剂加药装置、固体药剂加药装置与污泥调质搅拌槽连接的管道上安装控制阀;搅拌装置的搅拌端装置在污泥调质搅拌槽内;光线透过率检测装置安装在污泥调质搅拌槽内;光线透过率检测装置与控制阀电连接。污泥调质搅拌槽内的污泥的透光率达到预设值时，控制阀关闭，降低用药成本提高脱水效率;污泥经压滤装置体积和质量减小，降低处理成本。

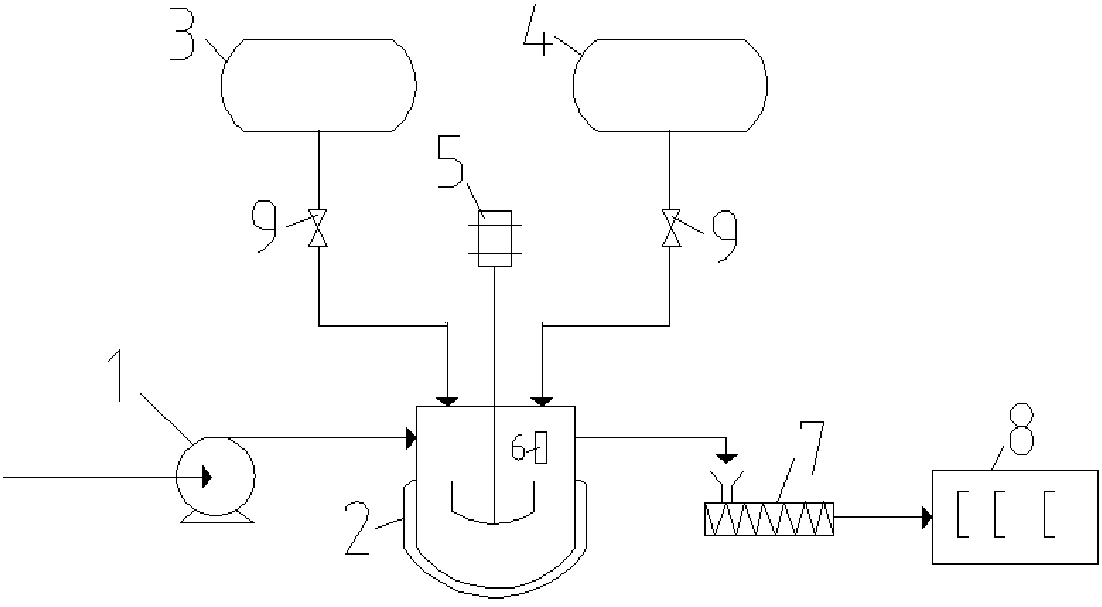

摘要附图
权利要求书
1.一种污泥高效深度脱水系统，其特征在于，包括进料泵、污泥调质搅拌槽、液体药剂加药装置、固体药剂加药装置、搅拌装置、光线透过率检测装置、输送装置和压滤装置;
所述进料泵、污泥调质搅拌槽、输送装置和压滤装置通过管道依次连接;
所述液体药剂加药装置、固体药剂加药装置通过管道分别与所述污泥调质搅拌槽连接;
所述液体药剂加药装置、固体药剂加药装置与所述污泥调质搅拌槽连接的管道上安装控制阀;
所述搅拌装置的搅拌端装置在所述污泥调质搅拌槽内;
所述光线透过率检测装置安装在所述污泥调质搅拌槽内;
所述光线透过率检测装置与所述控制阀电连接。
2.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述输送装置为螺杆泵。
3.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述输送装置为隔膜泵。
4.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述压滤装置为板框压滤机。
5.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述压滤装置为隔膜压滤机。
6.根据权利要求4或5所述的污泥高效深度脱水系统，其特征在于，所述压滤装置提供的压力≥1.0MPa。
7.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述液体药剂加药装置与所述污泥调质搅拌槽连接的管道上安装流量计;
所述固体药剂加药装置与所述污泥调质搅拌槽连接的管道上安装流量计。
8.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述压滤装置连接污水处理厂。
9.根据权利要求8所述的污泥高效深度脱水系统，其特征在于，所述压滤装置连接脱水污泥运输车。
10.根据权利要求1所述的污泥高效深度脱水系统，其特征在于，所述进料泵与所述污泥调质搅拌槽连接的管道上安装压力表。
说明书
污泥高效深度脱水系统
技术领域
本实用新型涉及污泥处理系统，特别涉及一种污泥高效深度脱水系统。
背景技术
污水处理厂产生的污泥，通常占污水总量的0.5%～1%。据统计，2015年全国污水处理厂达到4185座，污水处理量510.96亿立方米，污泥产生量达2774.05万吨。
近年来，污泥量增大趋势明显，形势异常严峻。
大量污水处理厂采用“污泥调质+带式压滤机/离心机”粗狂式脱水工艺，加药量不易控制，污泥含水率在80%左右。
此技术一定程度上缓解了环境压力，但污泥含水率较高、体积较大，给进一步处理处置造成困难。
污泥处理的核心问题在于如何实现高效深度脱水。
污泥含水率低，可大大降低进一步处理处置的成本与技术难度。比如，含水率60%的污泥与含水率80%的污泥相比，体积减少了一倍，对于堆放与运输，减少占地面积与运输量;对于填埋处置，节省了大量库容;对于污泥焚烧处置，便于进一步干化或减少掺烧燃料量。
因此，污泥处理的低成本高效深度脱水技术亟待出现。
实用新型内容
本实用新型的目的在于提供一种污泥高效深度脱水系统，以解决现有技术中存在的上述技术问题。
本实用新型提供的污泥高效深度脱水系统，包括进料泵、污泥调质搅拌槽、液体药剂加药装置、固体药剂加药装置、搅拌装置、光线透过率检测装置、输送装置和压滤装置;
所述进料泵、污泥调质搅拌槽、输送装置和压滤装置通过管道依次连接;
所述液体药剂加药装置、固体药剂加药装置通过管道分别与所述污泥调质搅拌槽连接;
所述液体药剂加药装置、固体药剂加药装置与所述污泥调质搅拌槽连接的管道上安装控制阀;
所述搅拌装置的搅拌端装置在所述污泥调质搅拌槽内;
所述光线透过率检测装置安装在所述污泥调质搅拌槽内;
所述光线透过率检测装置与所述控制阀电连接。
进一步地，所述输送装置为螺杆泵。
进一步地，所述输送装置为隔膜泵。
进一步地，所述压滤装置为板框压滤机。
进一步地，所述压滤装置为隔膜压滤机。
进一步地，所述压滤装置提供的压力≥1.0MPa。
进一步地，所述液体药剂加药装置与所述污泥调质搅拌槽连接的管道上安装流量计;
所述固体药剂加药装置与所述污泥调质搅拌槽连接的管道上安装流量计。
进一步地，所述压滤装置连接污水处理厂。
进一步地，所述压滤装置连接脱水污泥运输车。
进一步地，所述进料泵与所述污泥调质搅拌槽连接的管道上安装压力表。
本实用新型提供的污泥高效深度脱水系统，具有如下优点：
