申请日2017.03.20
公开(公告)日2017.11.07
IPC分类号C02F9/04; C02F11/12; C02F1/52; C02F1/56
摘要
本实用新型公开了一种冷却液废水处理回收系统，涉及污水处理装置领域，包括：污水池、泥水分离装置、污泥处理装置和清水池;污水池与泥水分离装置连接，泥水分离装置分别还与污泥处理装置和清水池相连;其中，泥水分离装置包括预处理装置、初步沉淀装置和砂滤装置，预处理装置的一端与污水池连通，另一端与初步沉淀装置连接，初步沉淀装置的清液出口与砂滤装置连接，初步沉淀装置的污泥出口与污泥处理装置连接。采用上述技术方案，由于通过预处理装置、初步沉淀装置和砂滤装置，可以将原先达不到重新利用的废水净化为达到再次利用的冷却水标准，能够节约大量水资源，并且通过污泥处理装置将污泥单独处理，减少直接排放，保护环境。

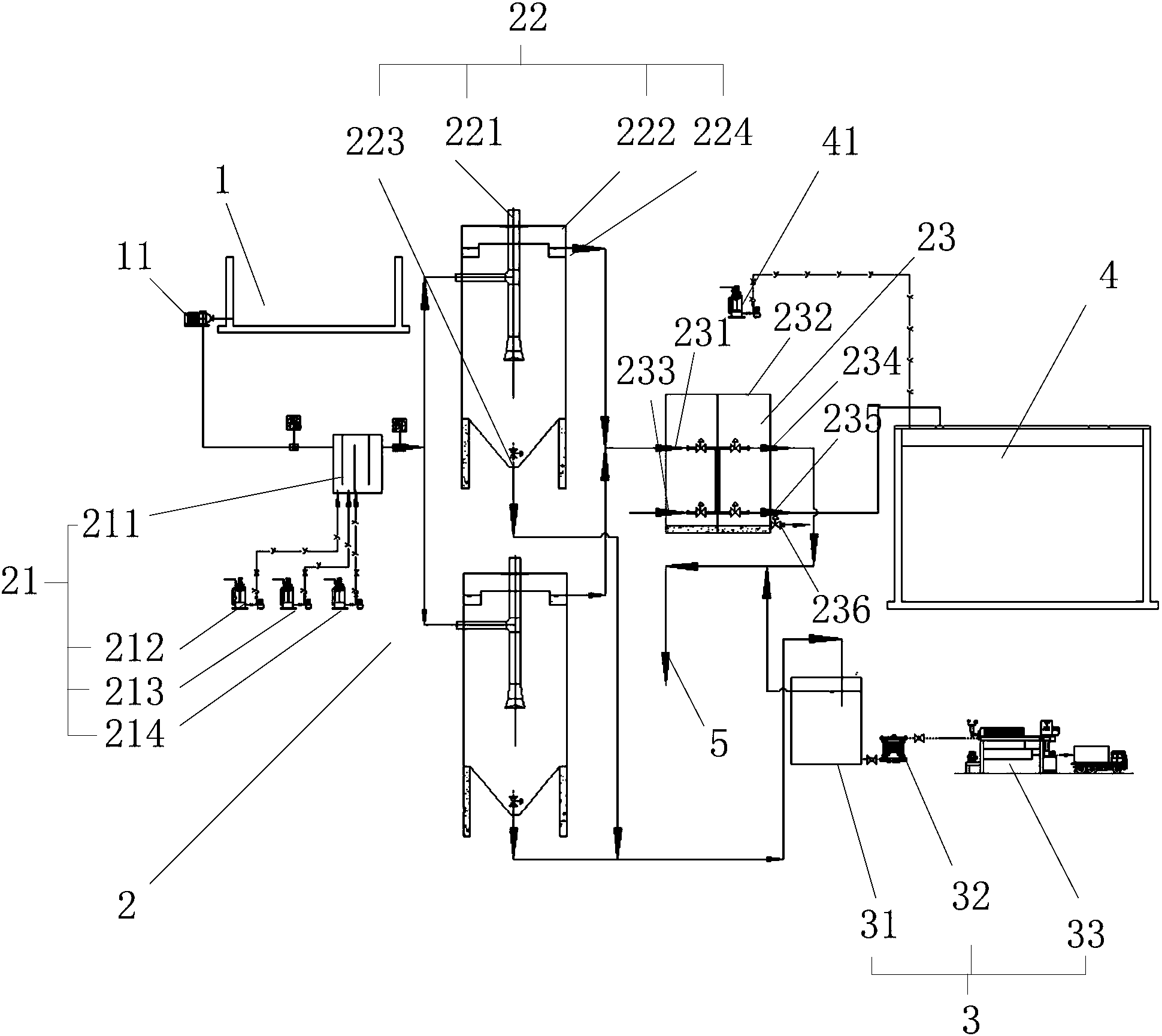

摘要附图
权利要求书
1.一种冷却液废水处理回收系统，其特征在于，包括：污水池、泥水分离装置、污泥处理装置和清水池;所述污水池与所述泥水分离装置连接，所述泥水分离装置分别还与污泥处理装置和清水池相连;
其中，所述泥水分离装置包括预处理装置、初步沉淀装置和砂滤装置，所述预处理装置的一端与所述污水池连通，另一端与所述初步沉淀装置连接，所述初步沉淀装置的清液出口与所述砂滤装置连接，并通过所述砂滤装置与清水池连接，所述初步沉淀装置的污泥出口与所述污泥处理装置连接。
2.根据权利要求1所述的冷却液废水处理回收系统，其特征在于：所述预处理装置包括一混合反应池以及与所述混合反应池连通的加药装置。
3.根据权利要求2所述的冷却液废水处理回收系统，其特征在于：所述加药装置包括PAM(聚丙烯酰胺)加药装置、PAC(聚合氯化铝)加药装置和液碱加药装置。
4.根据权利要求1所述的冷却液废水处理回收系统，其特征在于：所述初步沉淀装置包括外筒体和竖流式中心筒体，所述外筒体的底部设置为漏斗形，在漏斗形的嘴部连接有污泥管道，污泥管道的另一端与所述污泥处理装置连通;在所述外筒体的顶部侧壁上设置有清液管道，清液管道的另一端与所述砂滤装置连通。
5.根据权利要求1所述的冷却液废水处理回收系统，其特征在于：所述砂滤装置包括箱体和设置在所述箱体上部的清液进口和设置在所述箱体下部的清水出口，在箱体内设置有石英砂填料。
6.根据权利要求5所述的冷却液废水处理回收系统，其特征在于：在所述箱体内设置有反冲洗水进口和反冲洗水出口，所述反冲洗水出口与所述污水池连通。
7.根据权利要求5所述的冷却液废水处理回收系统，其特征在于：在砂滤装置底部设置有排空口。
8.根据权利要求1所述的冷却液废水处理回收系统，其特征在于：所述污泥处理装置包括污泥压缩池、箱式压滤箱和将所述污泥压缩池中的污泥输送到所述箱式压滤箱中的气动隔膜泵。
9.根据权利要求8所述的冷却液废水处理回收系统，其特征在于：所述污泥压缩池上设置有溢流液出口，所述溢流液出口与所述污水池连通。
10.根据权利要求1所述的冷却液废水处理回收系统，其特征在于：在所述清水池上连接有冷却液加药装置。
说明书
一种冷却液废水处理回收系统
技术领域
本实用新型涉及污水处理装置领域，特别涉及一种冷却液废水处理回收系统。
背景技术
冷却液废水水中污染物主要为玻璃表面的冷却液、油污及由于玻璃切割产生的玻璃粉，同时含有少量用于深度清洗的清洗剂。这些成分复杂的冷却废水直接排放到环境当中，不仅严重污染环境、破坏生态系统。但是，现有技术中，通常只是对冷却液废水进行一次性过滤后就直接排放，处理较为简单，净化效果不好且浪费水资源。
实用新型内容
本实用新型要解决的技术问题是提供一种冷却液废水处理回收系统，解决现有技术中冷却液废水净化效果不好且浪费水资源的问题。
为了解决上述技术问题，本实用新型的技术方案为：
一种冷却液废水处理回收系统，包括：污水池、泥水分离装置、污泥处理装置和清水池;所述污水池与所述泥水分离装置连接，所述泥水分离装置分别还与污泥处理装置和清水池相连;
其中，所述泥水分离装置包括预处理装置、初步沉淀装置和砂滤装置，所述预处理装置的一端与所述污水池连通，另一端与所述初步沉淀装置连接，所述初步沉淀装置的清液出口与所述砂滤装置连接，并通过所述砂滤装置与清水池连接，所述初步沉淀装置的污泥出口与所述污泥处理装置连接。
其中，所述预处理装置包括一混合反应池以及与所述混合反应池连通的加药装置。
具体的，所述加药装置包括PAM(聚丙烯酰胺)加药装置、PAC(聚合氯化铝)加药装置和液碱加药装置。
其中，所述初步沉淀装置包括外筒体和竖流式中心筒体，所述外筒体的底部设置为漏斗形，在漏斗形的嘴部连接有污泥管道，污泥管道的另一端与所述污泥处理装置连通;在所述外筒体的顶部侧壁上设置有清液管道，清液管道的另一端与所述砂滤装置连通。
其中，所述砂滤装置包括箱体和设置在所述箱体上部的清液进口和设置在所述箱体下部的清水出口，在箱体内设置有石英砂填料。
具体的，在所述箱体内设置有反冲洗水进口和反冲洗水出口，所述反冲洗水出口与所述污水池连通。
具体的，在砂滤装置底部设置有排空口。
其中，所述污泥处理装置包括污泥压缩池、箱式压滤箱和将所述污泥压缩池中的污泥输送到所述箱式压滤箱中的气动隔膜泵。
具体的，所述污泥压缩池上设置有溢流液出口，所述溢流液出口与所述污水池连通。
其中，在所述清水池上连接有冷却液加药装置。
采用上述技术方案，由于通过预处理装置、初步沉淀装置和砂滤装置，可以将原先达不到重新利用的废水净化为达到再次利用的冷却水标准，能够节约大量水资源，并且通过污泥处理装置将污泥单独处理，减少直接排放，保护环境。
