申请日2017.03.20
公开(公告)日2017.11.24
IPC分类号E03B1/04; E03C1/122; B01D36/04
摘要
本实用新型涉及一种家庭储水污水回收再利用水柜装置。主要解决了现有用水管道停水时由于没有储水空间给生活带来很多麻烦的问题。其特征在于：所述清水箱(23)通过侧壁A连接混水箱(22)，所述侧壁A上部接有进水三通(26)，进水三通(26)上部侧壁A上开有清水溢流口(7);所述进水三通(26)通向清水箱(23)与混水箱(22)内分别接有进水浮球阀(8)及混水补水浮球阀(9);所述混水箱(22)通过侧壁B连接污水回收箱(13)，所述侧壁B上部开有污水进口(10)。该家庭储水污水回收再利用水柜装置，设置有清水废水储水箱使生活用水合理利用，给日常生活带来很多便利条件，节约宝贵的水资源。

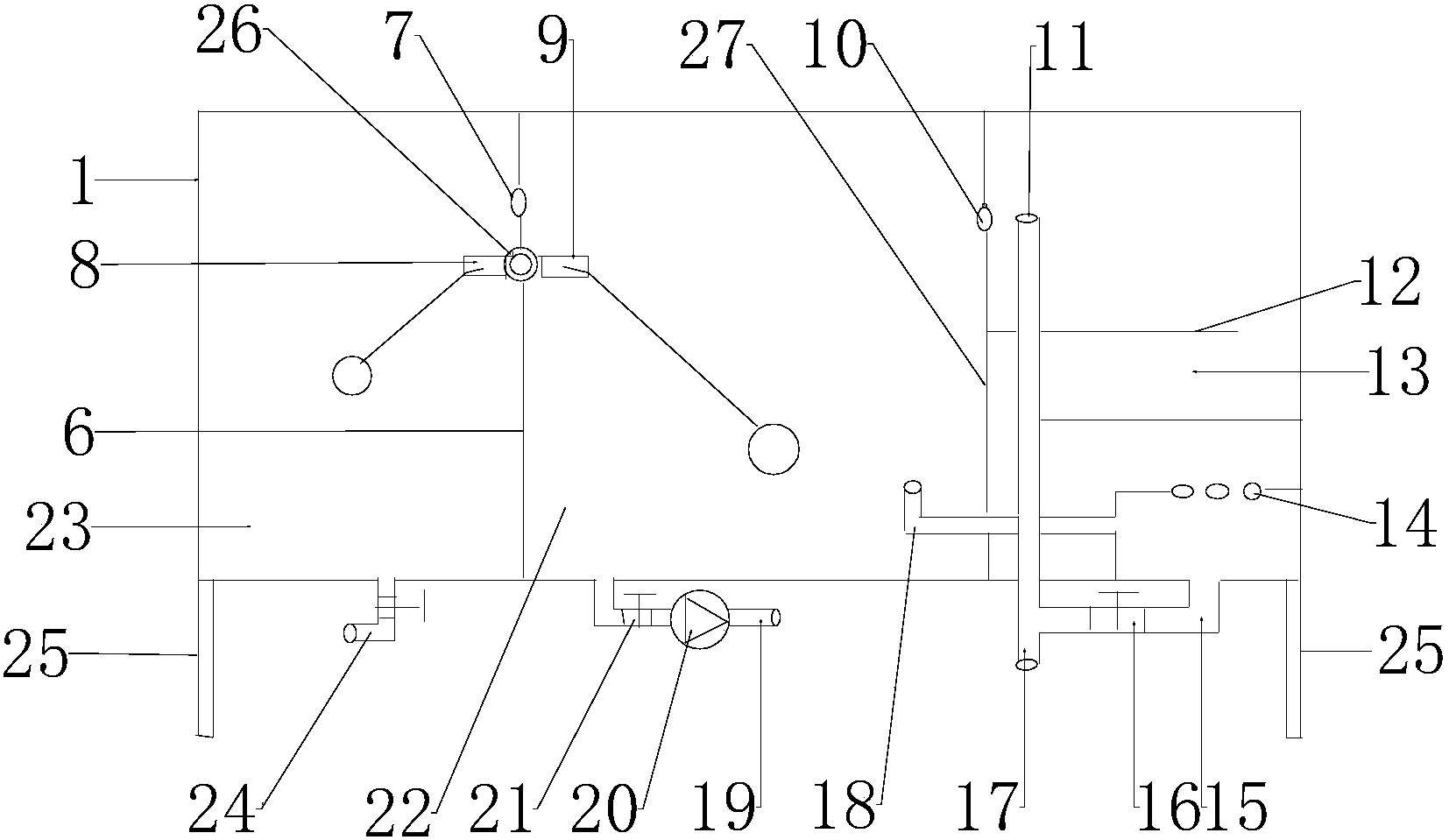

摘要附图
权利要求书
1.一种家庭储水污水回收再利用水柜装置，包括箱体总成(1)，所述箱体总成(1)一侧为清水箱(23)，其特征在于：所述清水箱(23)通过侧壁A(6)连接混水箱(22)，所述侧壁A(6)上部接有进水三通(26)，进水三通(26)上部侧壁A(6)上开有联通清水箱(23)与混水箱(22)的清水溢流口(7);所述进水三通(26)通向清水箱(23)与混水箱(22)内分别接有进水浮球阀(8)及混水补水浮球阀(9);所述混水箱(22)通过侧壁B(27)连接污水回收箱(13)，所述侧壁B(27)上部开有联通污水回收箱(13)与混水箱(22)的污水进口(10)。
2.根据权利要求1所述的家庭储水污水回收再利用水柜装置，其特征在于：所述污水回收箱(13)箱底一侧垂直连接有污水溢流管(11)，污水溢流管(11)上部开口与侧壁B(27)平齐，下部开口通向下水道管接口(17)。
3.根据权利要求2所述的家庭储水污水回收再利用水柜装置，其特征在于：所述污水回收箱(13)箱底另一侧为沉淀箱(14);沉淀箱(14)下部排污管(15)与污水溢流管(11)下部联通;排污管(15)上接有排污阀(16)。
4.根据权利要求3所述的家庭储水污水回收再利用水柜装置，其特征在于：所述沉淀箱(14)一侧连接手盆下水管接口管线(18)。
5.根据权利要求1或2所述的家庭储水污水回收再利用水柜装置，其特征在于：所述污水回收箱(13)两侧壁上间隔平行设置有污水滤板(12);所述污水滤板(12)处于污水进口(10)与沉淀箱(14)之间。
6.根据权利要求1或2所述的家庭储水污水回收再利用水柜装置，其特征在于：所述污水回收箱(13)、清水箱(23)与混水箱(22)顶部台面分别开有污水箱维修口(5)、手盆下水管出口(4)、清水箱维修口(2);手盆下水管出口(4)侧面开有若干水龙头安装口(3)。
7.根据权利要求1所述的家庭储水污水回收再利用水柜装置，其特征在于：所述清水箱(23)底部管道连接清水出水阀(24)，所述混水箱(22)底部连接座便上水管接口(19)的管道连接自控水泵(20)及混水阀(21)。
8.根据权利要求1所述的家庭储水污水回收再利用水柜装置，其特征在于：所述箱体总成(1)底部连接水柜支腿(25)。
说明书
家庭储水污水回收再利用水柜装置
技术领域
本实用新型涉及废水回收技术领域，尤指涉及一种家庭储水污水回收再利用水柜装置。
背景技术
现在生活在高楼大厦内的人们，生活忙碌早出晚归，物业停水时有发生，很少有家庭及时储备生活用水，且盆、桶、罐一起上阵经常给生活带来很大麻烦。并且生活中的洗手，洗脸，洗衣服水一般家庭随用随手都排掉了，造成极大的水资源浪费。
发明内容
本实用新型所要解决的技术问题是克服背景技术中存在的现有用水管道停水时由于没有储水空间给生活带来很多麻烦及生活废水直接排放到下水管道没有再利用造成水资源浪费的问题，而提供一种家庭储水污水回收再利用水柜装置，该家庭储水污水回收再利用水柜装置，设置有清水废水储水箱使生活用水合理利用，给日常生活带来很多便利条件，节约宝贵的水资源。
本实用新型解决其问题可通过如下技术方案来达到：该家庭储水污水回收再利用水柜装置，包括箱体总成，所述箱体总成一侧为清水箱，所述清水箱通过侧壁A连接混水箱，所述侧壁A上部接有进水三通，进水三通上部侧壁A上开有联通清水箱与混水箱的清水溢流口;所述进水三通通向清水箱与混水箱内分别接有进水浮球阀及混水补水浮球阀;所述混水箱通过侧壁B连接污水回收箱，所述侧壁B上部开有联通污水回收箱与混水箱的污水进口。
本实用新型与上述背景技术相比较可具有如下有益效果：该家庭储水污水回收再利用水柜装置，由于采用上述结构，成功解决了停水造成的麻烦，将污水回收储存，再用来冲厕所解决污水再利用的问题，可为每个家庭长期循环储存清水60升左右，每天三口之家回收生活污水冲厕所可达70升左右，每户每月将节水2吨左右，停水后储存水还可以满足十次座便用水。节约宝贵的水资源，对我国的节约生活用水有着不可忽视的意义。
