申请日2017.03.20
公开(公告)日2017.11.24
IPC分类号C02F9/02; B01D21/02
摘要
本实用新型公开了一种小型复合式工业污水处理设备，包括处理腔，沿处理腔的轴向依次设置杂质过滤单元和污泥沉淀单元，且围绕杂质过滤单元嵌套设置油水分离单元;杂质过滤单元利用离心过滤将污水中的水与颗粒杂质分离，颗粒杂质通过污泥沉淀单元进行沉降收集，油水分离单元利用气泡及离心作用将污水中的油渍浮游分离。本实用新型的小型复合式工业污水处理设备将杂质分离、油水分离、污泥沉降等过程结合到一个装置上，使污水经过一次的处理即能达到去污、去油的目的，处理过程更加的简单、高效，本实用新型的复合式结构相对于传统结构来说可以节省很多的空间;结构简单，投入成本低;易组装，易拆卸，便于清洗和维护。

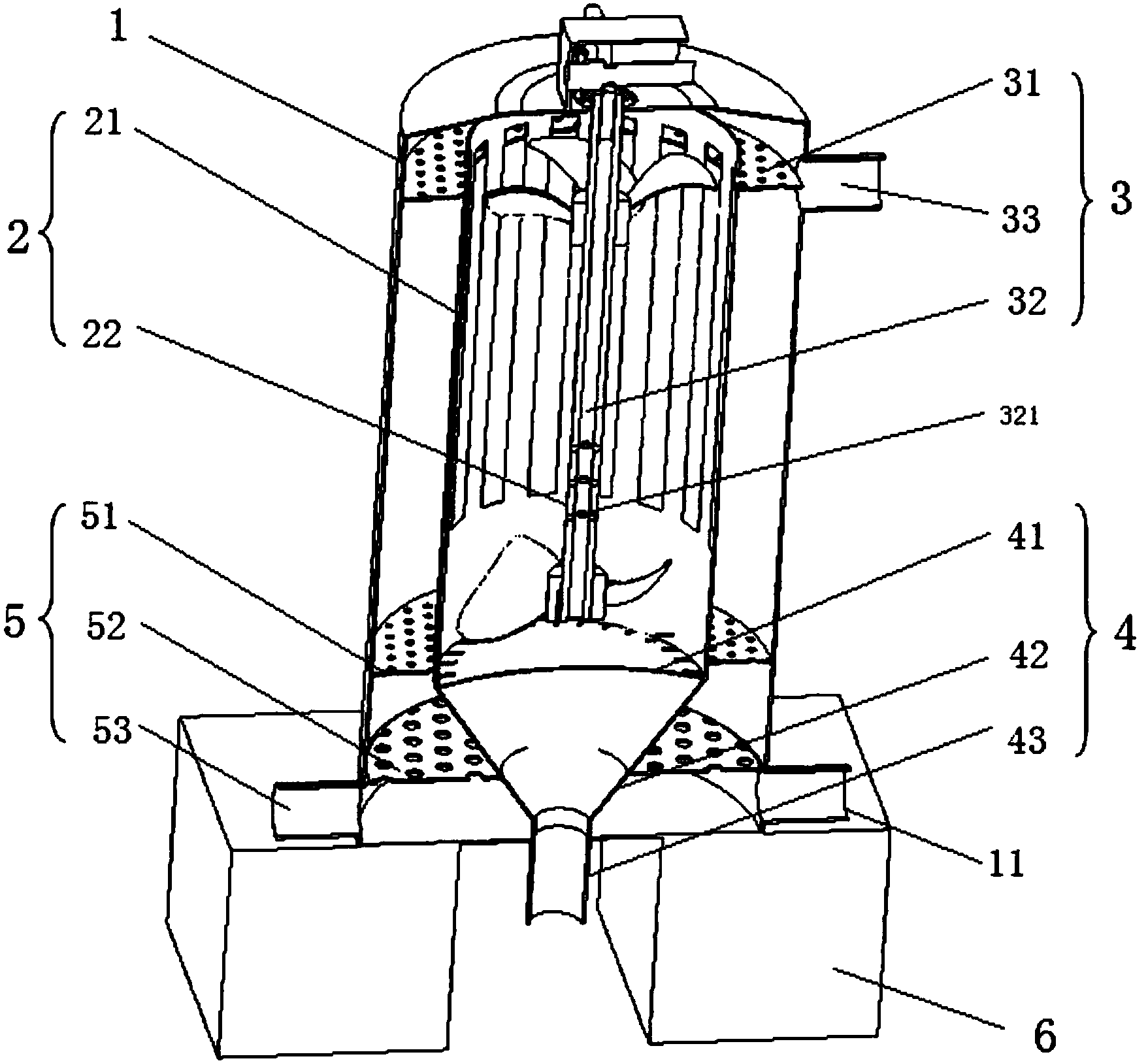

摘要附图
权利要求书
1.一种小型复合式工业污水处理设备，包括处理腔(1)，其特征在于，沿处理腔(1)的轴向依次设置杂质过滤单元(2)和污泥沉淀单元(4)，且围绕杂质过滤单元(2)嵌套设置油水分离单元(3);
杂质过滤单元(2)利用离心过滤将污水中的水与颗粒杂质分离，颗粒杂质通过污泥沉淀单元(4)进行沉降收集，油水分离单元(3)利用气泡及离心作用将污水中的油渍浮游分离。
2.如权利要求1所述的小型复合式工业污水处理设备，其特征在于，所述的杂质过滤单元(2)包括过滤膜(21)和搅拌器(22)，过滤膜(21)为侧壁上带有若干过滤口(211)的筒体，搅拌器(22)悬吊在过滤膜(21)的中央，通过搅拌器(22)的螺旋搅拌作用为污水中杂质的分离提供动力。
3.如权利要求2所述的小型复合式工业污水处理设备，其特征在于，所述的搅拌器(22)包括搅拌杆、第一搅拌桨(222)和第二搅拌桨(223)，第一搅拌桨(222)设置在搅拌杆的顶端，第二搅拌桨(223)设置在搅拌杆的底端。
4.如权利要求2或3所述的小型复合式工业污水处理设备，其特征在于，所述的油水分离单元(3)包括隔油板(31)、吹气管(32)和浮油排出口(33)，隔油板(31)卡设在过滤膜(21)外靠近处理腔(1)顶壁的端部，隔油板(31)下方的处理腔(1)侧壁上设置浮油排出口(33)，吹气管(32)设置在过滤膜(21)内，通过搅拌器(22)的搅拌作用将吹气管(32)的气体打散成小气泡将油污带离。
5.如权利要求2或3所述的小型复合式工业污水处理设备，其特征在于，所述的油水分离单元(3)包括隔油板(31)、吹气管(32)和浮油排出口(33)，隔油板(31)卡设在过滤膜(21)外靠近处理腔(1)顶壁的端部，隔油板(31)下方的处理腔(1)侧壁上设置浮油排出口(33)，搅拌杆为带有空腔的杆体，且在搅拌杆的底端设置多个排气口(221)，吹气管(32)设置在搅拌杆的空腔内，且在吹气管(32)对应搅拌杆上的排气口(221)位置设置多个吹气口(321)，通过搅拌器(22)的搅拌作用将吹气管(32)的气体打散成小气泡将油污带离。
6.如权利要求2或3所述的小型复合式工业污水处理设备，其特征在于，污泥沉淀单元(4)包括污泥隔离板(41)、沉降斗(42)和排污口(43)，污泥隔离板(41)为边缘带有放射状缝隙的盘体，污泥隔离板(41)覆盖在过滤膜(21)的筒底，沉降斗(42)为漏斗状的空间，沉降斗(42)的大开口端与过滤膜(21)和污泥隔离板(41)连接，排污口(43)设置在沉降斗(42)的小开口端。
7.如权利要求2或3所述的小型复合式工业污水处理设备，其特征在于，在所述的处理腔(1)内还设置二次净化单元(5)，二次净化单元(5)围绕设置在杂质过滤单元(2)的下方，二次净化单元(5)包括第一支撑板(51)、第二支撑板(52)和出水口(53)，第一支撑板(51)和第二支撑板(52)为带有孔洞的圆环状板体，第一次支撑板(51)和第二支撑板(52)沿轴向并列围绕在过滤膜(21)周围，二者之间形成的空腔内填充活性炭层，出水口(53)设置在第一支撑板(51)和第二支撑板(52)之间的处理腔(1)侧壁上。
8.如权利要求7所述的小型复合式工业污水处理设备，其特征在于，在处理腔(1)的侧壁上对应出水口(53)的位置设置反冲口(11)。
说明书
一种小型复合式工业污水处理设备
技术领域
本实用新型属于复合式工业污水处理设施，属于机械环保领域。
技术背景
现如今环境问题越来越严重,国家对环境问题也越来越重视，在一些项目的审批时实行环境问题一票否决制,因此企业需要设置污水处理设备，但是对于中小型企业来说，设置一整套污水处理设备比较浪费，成本也比较高,因此需要一种简单小型的工业污水处理设备，要求易组装、易拆卸，可以满足日常使用，并且能够用在一些紧急情况，应对一些突发的环境事故。
同时，一般情况下，污水处理设备占地面积大，这对应消费者来说也是一个不可避免的问题。因此，设计一种复合式的污水处理设备有一定的实际意义。
发明内容
针对传统污水处理设施体积比较庞大，难以移动而且只能处理单一的污水的问题，本实用新型提供了一种小型复合式污水处理设备，集杂质(包括一些金属离子)过滤、油水分离以及污泥沉淀于一体，以解决上述存在的一些问题。
为了实现上述任务，本实用新型采用以下技术方案：
一种小型复合式工业污水处理设备，包括处理腔，沿处理腔的轴向依次设置杂质过滤单元和污泥沉淀单元，且围绕杂质过滤单元嵌套设置油水分离单元;
杂质过滤单元利用离心过滤将污水中的水与颗粒杂质分离，颗粒杂质通过污泥沉淀单元进行沉降收集，油水分离单元利用气泡及离心作用将污水中的油渍浮游分离。
具体的，所述的杂质过滤单元包括过滤膜和搅拌器，过滤膜为侧壁上带有若干过滤口的筒体，搅拌器悬吊在过滤膜的中央，通过搅拌器的螺旋搅拌作用为污水中杂质的分离提供动力。
更具体的，所述的搅拌器包括搅拌杆、第一搅拌桨和第二搅拌桨，第一搅拌桨设置在搅拌杆的顶端，第二搅拌桨设置在搅拌杆的底端。
具体的，所述的油水分离单元包括隔油板、吹气管和浮油排出口，隔油板卡设在过滤膜外靠近处理腔顶壁的端部，隔油板下方的处理腔侧壁上设置浮油排出口，吹气管设置在过滤膜内，通过搅拌器的搅拌作用将吹气管的气体打散成小气泡将油污带离。
或者，所述的油水分离单元包括隔油板、吹气管和浮油排出口，隔油板卡设在过滤膜外靠近处理腔顶壁的端部，隔油板下方的处理腔侧壁上设置浮油排出口，搅拌杆为带有空腔的杆体，且在搅拌杆的底端设置多个排气口，吹气管设置在搅拌杆的空腔内，且在吹气管对应搅拌杆上的排气口位置设置多个吹气口，通过搅拌器的搅拌作用将吹气管的气体打散成小气泡将油污带离。
具体的，污泥沉淀单元包括污泥隔离板、沉降斗和排污口，污泥隔离板为边缘带有放射状缝隙的盘体，污泥隔离板覆盖在过滤膜的筒底，沉降斗为漏斗状的空间，沉降斗的大开口端与过滤膜和污泥隔离板连接，排污口设置在沉降斗的小开口端。
还有，在所述的处理腔内还设置二次净化单元，二次净化单元围绕设置在杂质过滤单元的下方，二次净化单元包括第一支撑板、第二支撑板和出水口，第一支撑板和第二支撑板为带有孔洞的圆环状板体，第一次支撑板和第二支撑板沿轴向并列围绕在过滤膜周围，二者之间形成的空腔内填充活性炭层，出水口设置在第一支撑板和第二支撑板之间的处理腔的侧壁上。
另外，在处理腔的侧壁上对应出水口的位置设置反冲口。
本实用新型具有以下有益效果：
(1)本实用新型的小型复合式工业污水处理设备将杂质分离、油水分离、污泥沉降等过程结合到一个装置上，使污水经过一次的处理即能达到去污、去油的目的，处理过程更加的简单、高效，本实用新型的复合式结构相对于传统结构来说可以节省很多的空间;结构简单，投入成本低;易组装，易拆卸，便于清洗和维护;
(2)本实用新型的设备还设置了二次净化的单元，使处理后的污水能直接进行二次净化，出水后即能达到饮用水标准，简化了处理水的过程;
(3)本装置还配合设置了反冲洗的结构，且反冲洗的结构直接利用处理水的构件，不用再单独设置反冲洗结构即能实现自清洁的功能，达到了维护设备，提高设备使用寿命，降低水体处理成本的效果。
