申请日2017.03.20
公开(公告)日2017.11.24
IPC分类号B01D21/24
摘要
本实用新型公开了一种污水输送装置，包括：污泥浓缩池、储水罐、连接管、污水管、进口球阀、污水泵、清水管、补水球阀，所述污泥浓缩池通过连接管与储水罐连接，所述储水罐的侧壁下部连接一个污水管，所述污水管设有两个支路，且每个支路管道上依次设有一个进口球阀及污水泵，所述进口球阀安装在污水泵前，且两个污水泵的出口连接在一起且通过管道连接至污水处理装置，所述储水罐的顶部连接一根清水管，所述补水球阀安装在清水管上，所述清水管不与储水罐连接的另一端与外接水源连接。本实用新型省时省力、大大延长了污水泵的使用寿命。

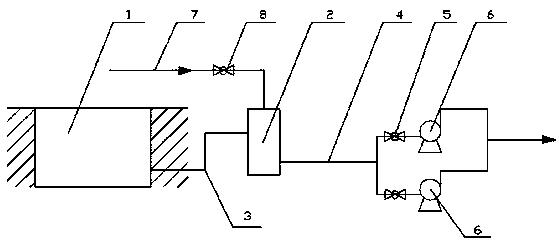

摘要附图
权利要求书
1.一种污水输送装置，包括：污泥浓缩池、储水罐、连接管、污水管、进口球阀、污水泵、清水管、补水球阀，其特征在于：所述污泥浓缩池通过连接管与储水罐连接，所述储水罐的侧壁下部连接一个污水管，所述污水管设有两个支路，且每个支路管道上依次设有一个进口球阀及污水泵，所述进口球阀安装在污水泵前，且两个污水泵的出口连接在一起且通过管道连接至污水处理装置，所述储水罐的顶部连接一根清水管，所述补水球阀安装在清水管上，所述清水管不与储水罐连接的另一端与外接水源连接。
说明书
一种污水输送装置
技术领域
本实用新型涉及一种污水输送装置，应用于污水处理技术领域。
背景技术
在EPS生产加工过程中，产生的废水污泥集中到污泥浓缩池中进行处理，沉降后处于污泥浓缩池上方的污水通过泵送至水处理工序，目前市场上，通常将污水泵直接与污泥浓缩池连接，这种结构，当污水泵处于停止状态时，泵及泵进口管道留有污水，长期处于静止状态，容易沉积，对泵寿命造成影响，同时每次启动污水泵时，需重新灌泵排气，非常麻烦。
实用新型内容
为解决现有技术方案的缺陷，本实用新型公开了一种污水输送装置，省时省力且大大提高了污水泵的使用寿命。
本实用新型公开了一种污水输送装置，包括：污泥浓缩池、储水罐、连接管、污水管、进口球阀、污水泵、清水管、补水球阀，所述污泥浓缩池通过连接管与储水罐连接，所述储水罐的侧壁下部连接一个污水管，所述污水管设有两个支路，且每个支路管道上依次设有一个进口球阀及污水泵，所述进口球阀安装在污水泵前，且两个污水泵的出口连接在一起且通过管道连接至污水处理装置，所述储水罐的顶部连接一根清水管，所述补水球阀安装在清水管上，所述清水管不与储水罐连接的另一端与外接水源连接。
采用本技术方案，具有以下优益效果：
1、省时省力;
2、能够延长污水泵的使用寿命，提高泵送能力。
