申请日2017.03.29
公开(公告)日2017.12.15
IPC分类号C02F11/00; C02F11/04; C02F11/02
摘要
本实用新型公开了一种污泥处理装置，所述挡板将污泥处理装置的内部分割为污泥发酵格室和短程硝化格室，所述挡板与污泥处理装置的顶部之间留有缺口，所述污泥发酵格室的顶部设置有鸟粪石回收格室，所述鸟粪石回收格室与所述缺口连通，所述短程硝化格室的顶部设置有pH调节格室，所述pH调节格室与所述缺口连通，所述pH调节格室在与所述缺口相对的一侧开设有出口，所述出口的高度低于所述缺口的高度。本实用新型大大降低了剩余污泥的处理成本和副产物的剩余量;也大大减少了污泥处理设备的占地面积。
权利要求书

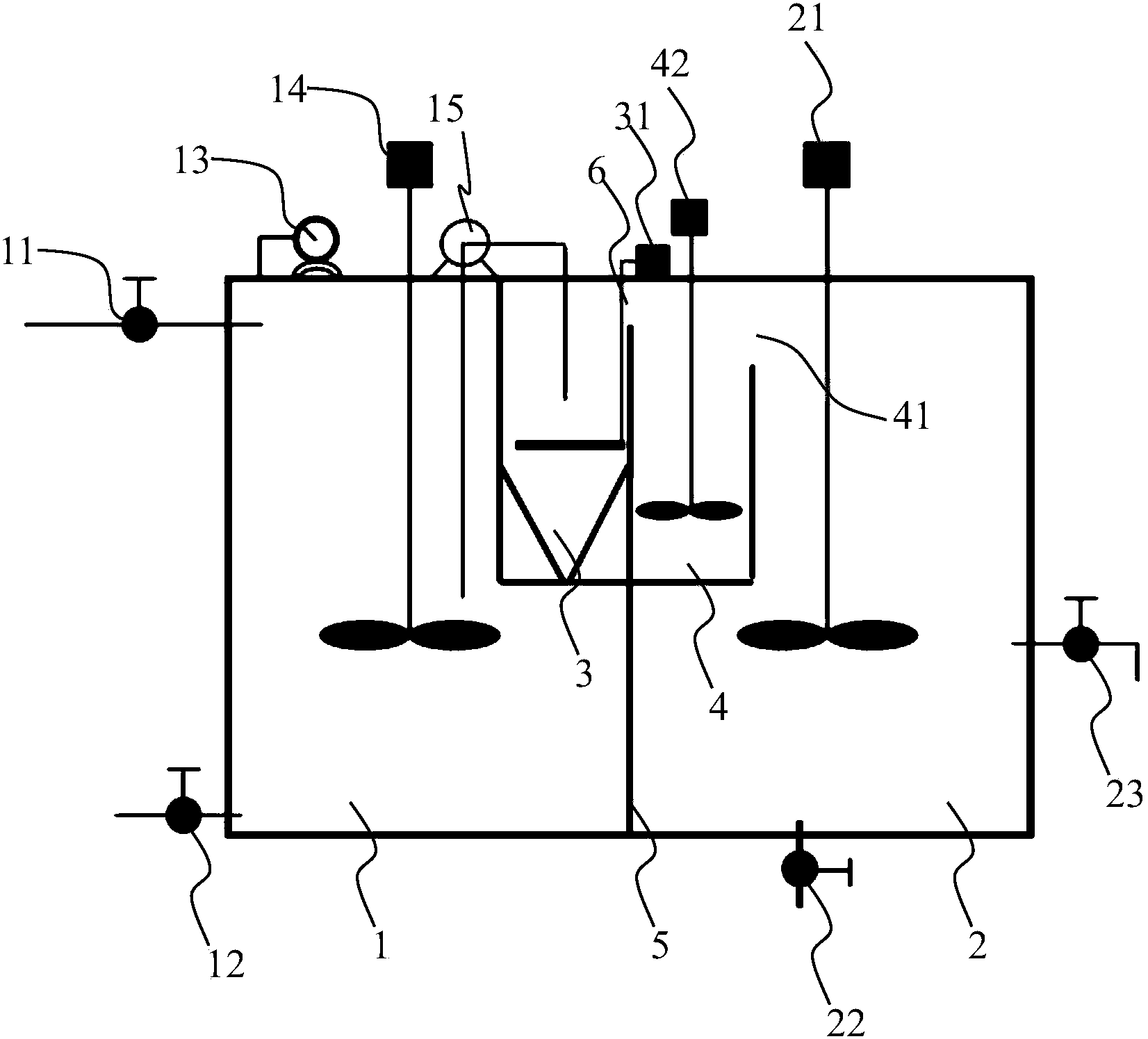

1.一种污泥处理装置，其特征在于，所述污泥处理装置的内部设置挡板，所述挡板将污泥处理装置的内部分割为污泥发酵格室和短程硝化格室，所述挡板与污泥处理装置的顶部之间留有缺口，所述污泥发酵格室的顶部设置有鸟粪石回收格室，所述鸟粪石回收格室与所述缺口连通，所述短程硝化格室的顶部设置有pH调节格室，所述pH调节格室与所述缺口连通，所述pH调节格室在与所述缺口相对的一侧开设有出口，所述出口的高度低于所述缺口的高度。
2.根据权利要求1所述的污泥处理装置，其特征在于，还包括与所述污泥发酵格室相连的进样泵，用于将污泥泵入污泥发酵格室中，所述污泥发酵格室的底部设置有排污泵，用于排出污泥发酵格室中的废料。
3.根据权利要求1所述的污泥处理装置，其特征在于，还包括与所述污泥发酵格室相连的甲烷回收机构，用于回收污泥发酵格室中产生的甲烷。
4.根据权利要求1所述的污泥处理装置，其特征在于，还包括与所述污泥发酵格室相连的输送泵，用于将污泥发酵格室中的上清液泵入鸟粪石回收格室中。
5.根据权利要求1所述的污泥处理装置，其特征在于，还包括与所述鸟粪石回收格室相连的药品添加机构，用于将药品加入所述鸟粪石回收格室中。
6.根据权利要求1所述的污泥处理装置，其特征在于，所述短程硝化格室的底部设置有废料排放泵，用于排出短程硝化格室中的废料;
所述短程硝化格室的中部设置有产品收集泵，用于将产品泵入产品收集装置中。
7.根据权利要求1所述的污泥处理装置，其特征在于，所述污泥发酵格室内设置有第一搅拌器，所述pH调节格室内设置有第二搅拌器，所述短程硝化格室内设置有第三搅拌器。
说明书
污泥处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种资源能源回收利用型的污泥处理装置。
背景技术
目前，在城市生活污水处理过程中，会产生大量的剩余污泥，如果处理处置不当，则很容易产生二次污染。比如将剩余污泥集中堆放，会对堆放地的土壤产生较大的污染，同时还会有污染地下水的可能。
因此，现有的剩余污泥处理方法存在一些不足，导致了污水厂剩余污泥的处理率非常低，这些不足主要包括以下几个：
1)处理成本过高，有的处理成本甚至超过整个污水厂运营成本的50%;
2)处理工艺落后，容易产生二次污染;
3)污水处理装置占地面积较大，导致已建成污水处理厂无剩余土地建设污泥处理装置;
4)处理效果差，处理后的剩余污泥仍具有较大的危害性。
实用新型内容
有鉴于此，本实用新型的目的在于提出一种污泥处理装置，以解决现有技术存在的技术问题。
基于上述目的，本实用新型提供的污泥处理装置内部设置挡板，所述挡板将污泥处理装置的内部分割为污泥发酵格室和短程硝化格室，所述挡板与污泥处理装置的顶部之间留有缺口，所述污泥发酵格室的顶部设置有鸟粪石回收格室，所述鸟粪石回收格室与所述缺口连通，所述短程硝化格室的顶部设置有pH调节格室，所述pH调节格室与所述缺口连通，所述pH调节格室在与所述缺口相对的一侧开设有出口，所述出口的高度低于所述缺口的高度。
在本实用新型的一些实施例中，所述污泥处理装置还包括与所述污泥发酵格室相连的进样泵，用于将污泥泵入污泥发酵格室中，所述污泥发酵格室的底部设置有排污泵，用于排出污泥发酵格室中的废料。
在本实用新型的一些实施例中，所述污泥处理装置还包括与所述污泥发酵格室相连的甲烷回收机构，用于回收污泥发酵格室中产生的甲烷。
在本实用新型的一些实施例中，所述污泥处理装置还包括与所述污泥发酵格室相连的输送泵，用于将污泥发酵格室中的上清液泵入鸟粪石回收格室中。
在本实用新型的一些实施例中，所述污泥处理装置还包括与所述鸟粪石回收格室相连的药品添加机构，用于将药品加入所述鸟粪石回收格室中。
在本实用新型的一些实施例中，所述短程硝化格室的底部设置有废料排放泵，用于排出短程硝化格室中的废料;
所述短程硝化格室的中部设置有产品收集泵，用于将产品(亚硝酸)泵入产品收集装置中。
在本实用新型的一些实施例中，所述污泥发酵格室内设置有第一搅拌器，所述pH调节格室内设置有第二搅拌器，所述短程硝化格室内设置有第三搅拌器。
从上面所述可以看出，本实用新型提供的污泥处理装置大大降低了剩余污泥的处理成本和副产物的剩余量;也大大减少了污泥处理设备的占地面积;而且，在污泥处理工艺的基础上加入了能源(甲烷)和资源(鸟粪石和亚硝酸)回收的装置，使原本需要消耗成本的工艺转变为有经济收益的工艺。
