申请日2017.06.26
公开(公告)日2017.08.11
IPC分类号C02F11/14
摘要
本发明提供一种污泥处理装置，包括机动车本体、污泥脱水装置、液冷式空压机、鼓风机、水质分析仪、热量回收装置，污泥脱水装置包括储泥槽、与储泥槽相通的进泥槽、与进泥槽相通的混合槽、与混合槽相通的污泥脱水槽、与进泥槽相通并给进泥槽定量加药的加药装置;混合槽、污泥脱水槽的外壁设有保温层，液冷式空压机用于提供第一压缩空气至进泥槽，液冷式空压机工作时产生热量;鼓风机用于提供运输气流至所述混合槽中，且将污泥送至污泥脱水槽;热量回收装置用于传送液冷式空压机所产生的热量至运输气流。本装置使用起来比较灵活，节省能源，各个零件都比较合理的配置，集成度高。
权利要求书

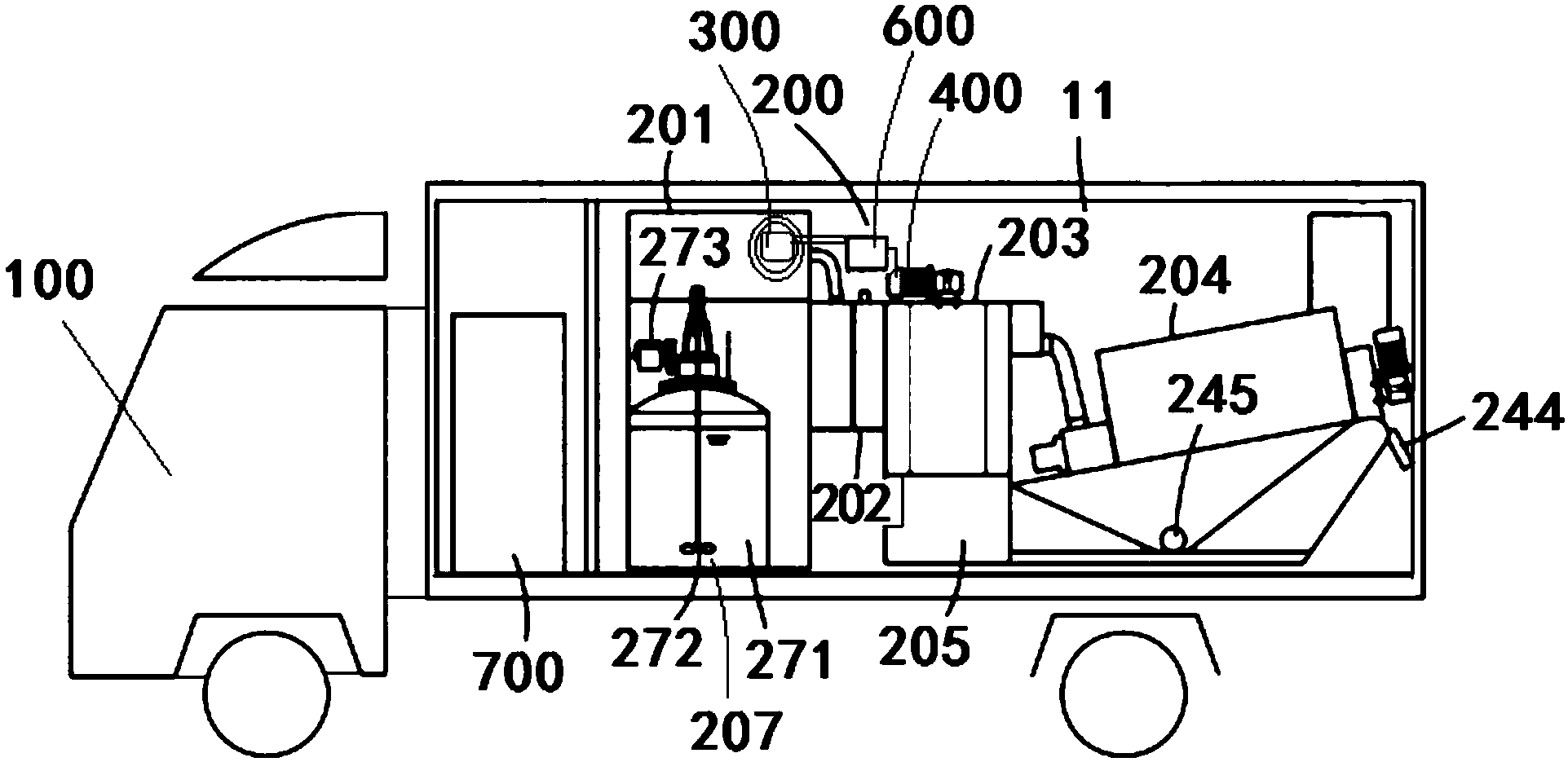

1.一种污泥处理装置，其特征在于：包括机动车本体、设置在所述机动车本体上的污泥脱水装置、液冷式空压机、鼓风机、检测经污泥脱水装置处理后的滤液的水质分析仪、热量回收装置，所述污泥脱水装置包括储泥槽、与所述储泥槽相通的进泥槽、与所述进泥槽相通的混合槽、与所述混合槽相通的污泥脱水槽、与所述进泥槽相通并给进泥槽定量加药的加药装置，其中，所述污泥脱水槽一端设置有污水出口、所述污泥脱水槽另一端设置有污泥出口;所述混合槽、污泥脱水槽的外壁设有保温层，所述液冷式空压机用于提供第一压缩空气至所述进泥槽，所述液冷式空压机工作时产生热量;所述鼓风机用于提供运输气流至所述混合槽中，且将污泥送至所述污泥脱水槽;热量回收装置用于传送所述液冷式空压机所产生的热量至所述运输气流。
2.如权利要求1所述的污泥处理装置，其特征在于：所述水质分析仪为能够测定COD、氨氮、溶解氧、pH值、温度、浊度、污泥浓度的光谱检测装置。
3.如权利要求2所述的污泥处理装置，其特征在于：所述加药装置包括加药桶和伸入至所述加药桶内的溶液搅拌机，所述加药桶与所述进泥槽之间设置有加药管路，所述加药管路上设置有加药泵。
4.如权利要求3所述的污泥处理装置，其特征在于：还包括驱动装置，所述驱动装置包括电动机、驱动变速箱、控制柜和转速调整机构。
5.如权利要求4所述的污泥处理装置，其特征在于：所述污水出口高于所述污泥出口，且所述污水出口处设有一过滤网。
说明书
一种污泥处理装置
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种污泥处理装置。
背景技术
由于从污水处理厂排出的污泥体积非常庞大，呈现松散状，且含水率较高，为让污泥能够达到减量化、稳定化、无害化及资源化等目的，一般的做法是先对其进行脱水处理，即污泥干燥处理。这可以一方面进行有效的减容，借此降低污泥清运的费用，另一方面也方便了污泥的存储、运输和利用。
干燥处理后的污泥由于含水率低，相对稳定，微生物和病菌的含量也大大减少，因而减轻了污泥有关的负面效应。具体地，干燥处理后的污泥可以用作制造肥料及土壤改良剂等产品。除了农业利用，干燥处理后的污泥还可用作填埋、焚烧或热能利用等方面。然而，无论污泥的利用方式如何，污泥干燥都是重要的第一步，这也使得污泥干燥在整个污泥管理体系中扮演着越来越重要的角色。
随着国内对分散污水处理越来越重视，在未纳入城市污水管网的村镇地区建造了分散污水处理站，但由于这些污水处理站较分散，往往无法进行有效的运行维护管理。在对污水处理站人工巡检过程中，因运行过程参数和出水水质无法进行及时检测，无法及时对设备的运行状态进行调整;同时，在分散污水处理站产生的剩余污泥，由于不具备现场脱水干化的条件，导致污泥无法及时抽吸脱水干化，且具有一定的热量流失等缺点。
发明内容
本发明所解决的技术问题在于提供一种使用方便、节能环保的污泥处理装置。
为解决上述技术问题，本发明提供一种污泥处理装置，包括机动车本体、设置在所述机动车本体上的污泥脱水装置、液冷式空压机、鼓风机、检测经污泥脱水装置处理后的滤液的水质分析仪、热量回收装置，所述污泥脱水装置包括储泥槽、与所述储泥槽相通的进泥槽、与所述进泥槽相通的混合槽、与所述混合槽相通的污泥脱水槽、与所述进泥槽相通并给进泥槽定量加药的加药装置，其中，所述污泥脱水槽一端设置有污水出口、所述污泥脱水槽另一端设置有污泥出口;所述混合槽、污泥脱水槽的外壁设有保温层，所述液冷式空压机用于提供第一压缩空气至所述进泥槽，所述液冷式空压机工作时产生热量;所述鼓风机用于提供运输气流至所述混合槽中，且将污泥送至所述污泥脱水槽;热量回收装置用于传送所述液冷式空压机所产生的热量至所述运输气流。
进一步地，所述水质分析仪为能够测定COD、氨氮、溶解氧、pH值、温度、浊度、污泥浓度的光谱检测装置。
进一步地，所述加药装置包括加药桶和伸入至所述加药桶内的溶液搅拌机，所述加药桶与所述进泥槽之间设置有加药管路，所述加药管路上设置有加药泵。
进一步地，还包括驱动装置，所述驱动装置包括电动机、驱动变速箱、控制柜和转速调整机构。
进一步地，所述污水出口高于所述污泥出口，且所述污水出口处设有一过滤网。
本发明的污泥处理装置，可以随时方便的移动至不同的站点，使用起来比较灵活，排出的热量也可以及时回收，比较环保，节省能源，各个零件都比较合理的配置，集成度高。
